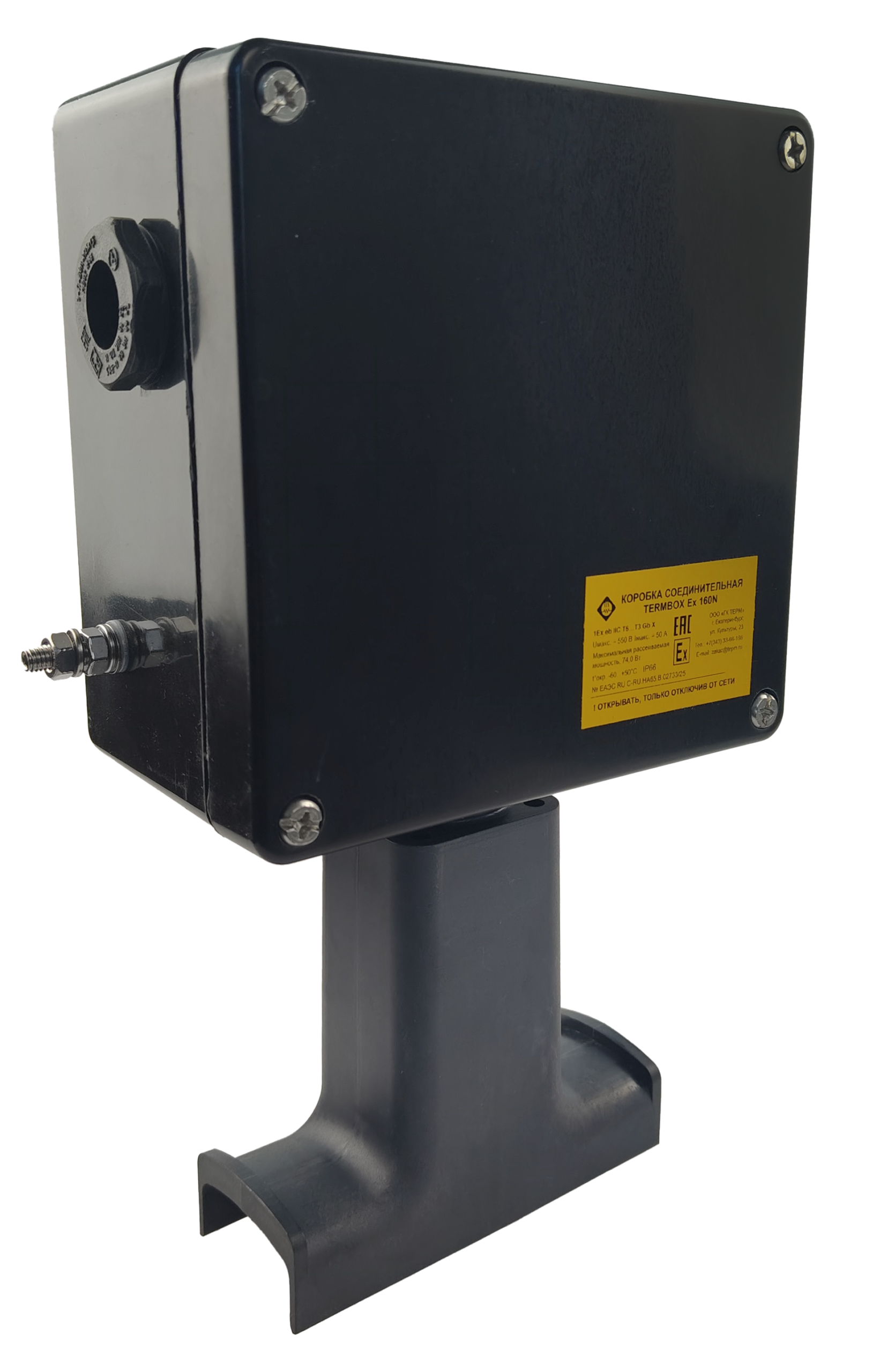

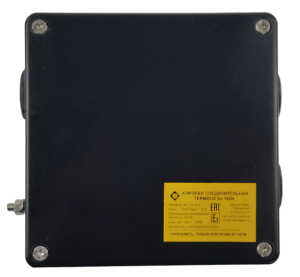

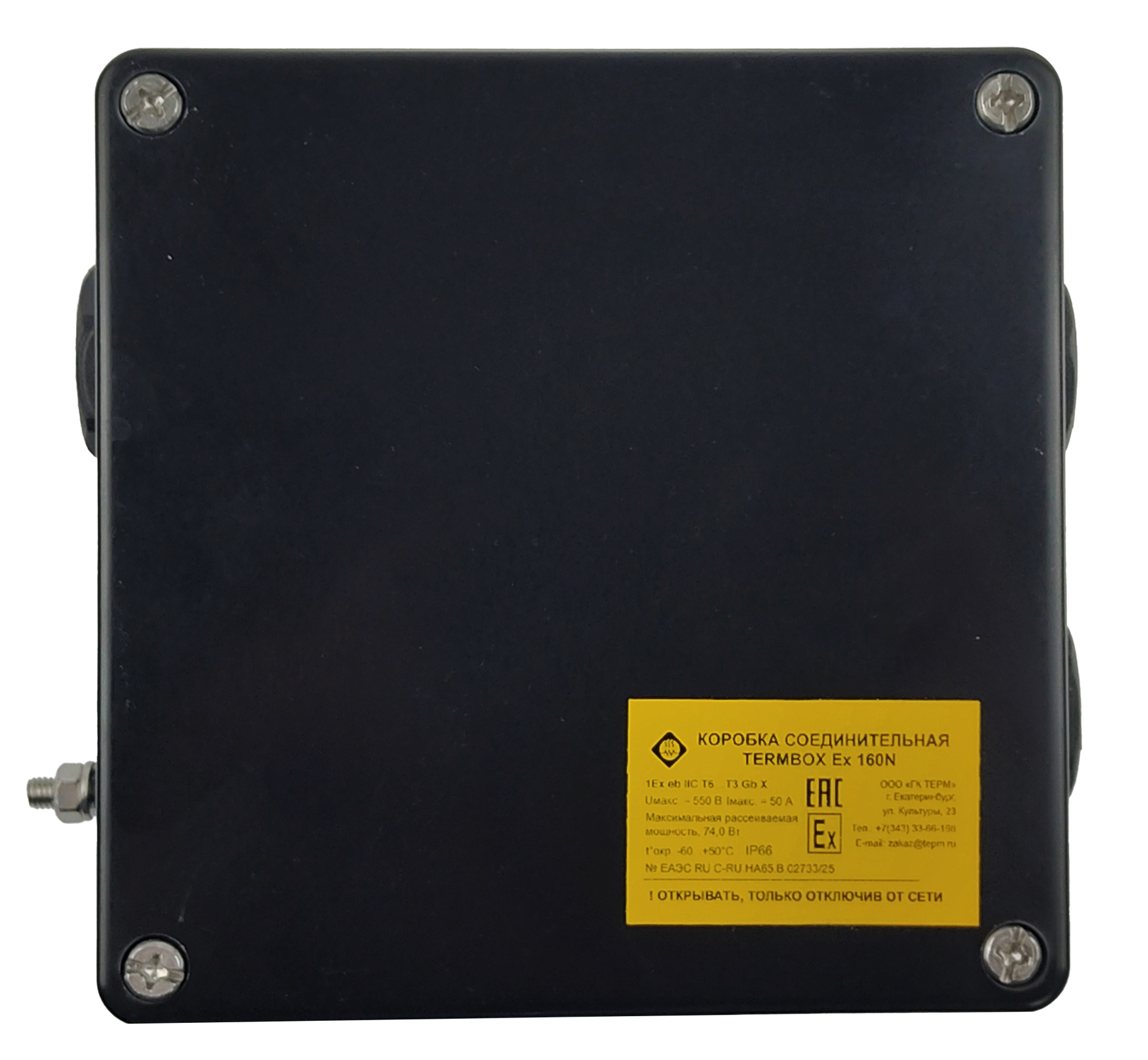

TERMBOX Ex 160N Коробка соединительная

Коробки предназначены для применения в составе систем электрического обогрева различных объектов, в том числе во взрывоопасных зонах в соответствии с маркировкой взрывозащиты. Коробка соединительная TERMBOX Ex 160N предназначена для соединения, разветвления и подключения к питанию нагревательных каб… Читать полное описание

Коробка соединительная TERMBOX Ex 160N предназначена для соединения, разветвления и подключения к питанию нагревательных кабелей. Подходит для одного, двух или трёх саморегулирующихся, либо резистивных нагревательных кабелей, во взрывоопасной зоне.
Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм. Нагревательный кабель вводится под тепловую изоляцию
без применения дополнительных устройств. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм²

Температура эксплуатации

-60…+50 °C

Климатическое исполнение и кат. размещения по ГОСТ 15150-69

УХЛ1

Степень защиты оболочки

IP66

Маркировка взрывозащищённости

1Ех еb IIC T6…T3 Gb X

Максимальное напряжение

до ~ 550 В

Максимальный ток

до 50 А

Клеммные наборы

10 мм2

Максимальная рассеиваемая мощность, Вт

74,0

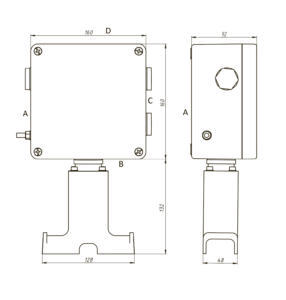

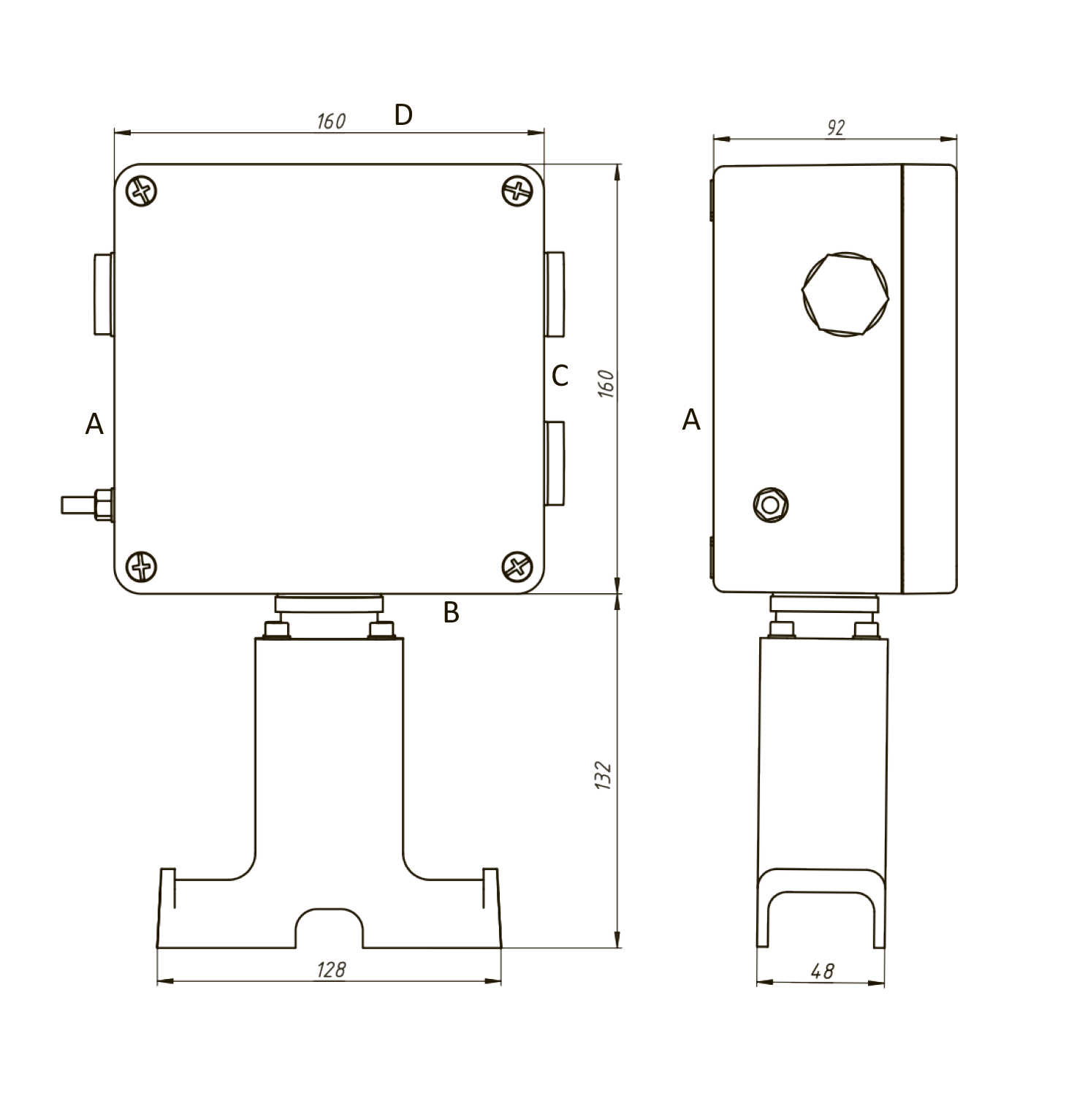

Номинальные размеры

160х160х92 мм

Масса

1,8 кг

Корпус взрывозащищенный 160x160x92 мм

Кронштейн опорный для ввода под теплоизоляцию

Заглушка резьбовая Ex M25x1,5 (с уплотнительным кольцом)

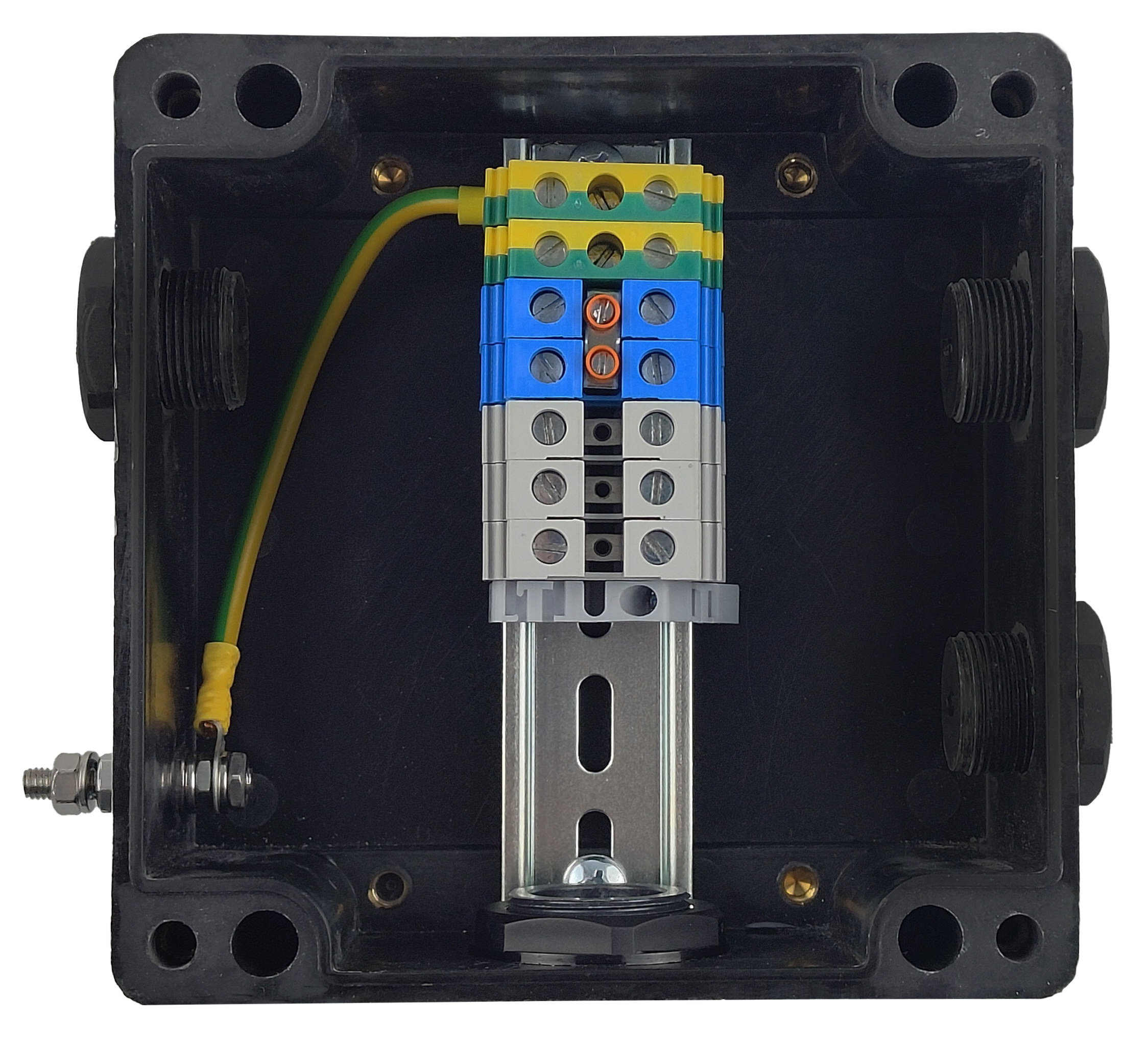

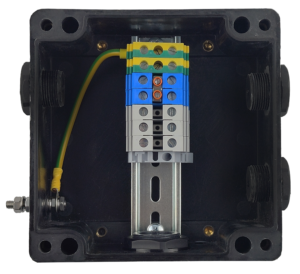

Клемма проходная винтовая; сечение 10мм²; цвет серый.

Клемма проходная винтовая; сечение 10мм²; цвет синий.

Клемма проходная винтовая; сечение 10мм²; цвет желто-зеленый.

Концевой стопор на DIN35, с винтовым зажимом (*- при необходимости)

Перемычка для клемм 2 полюса; сечение 10 мм²

Установочная DIN — рейка 35 мм

Винт оцинкованный с цилиндрической головой со сферой М5×6 (М5×8)

Комплектный набор для заземления корпуса в сборе с желто-зеленым проводом

Руководство по эксплуатации совмещённое с паспортом

Упаковочная картонная коробка для корпусов серии 160

Основание и крышка

Армированный полиэстер

Винты крышки

Нержавеющая сталь

Уплотнитель

Силиконовая резина

Заглушки

Полиамид

РЭ (паспорт) Сертификат соответствия ТР ТС 012/2011 Сертификат соответствия требованиям сейсмостойкости Скачать 3D модель
