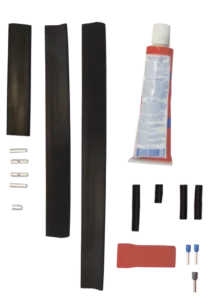

Монтажный комплект T-H (М)

Монтажный комплект Т-Н (М) предназначен для изготовления концевой заделки и соединительной заделки с установочным проводом кабелей нагревательных саморегулирующихся TERM-L+, TERM-M. Описание комплекта Комплект состоит из соединительной муфты, выполненной на основе среднетемпературных термоусаж… Читать полное описание

Описание комплекта

Комплект состоит из соединительной муфты, выполненной на основе среднетемпературных термоусаживаемых трубок, концевой муфты, изготовленной из силиконовой резины, высокотемпературного клея-герметика, а также дополнительных комплектующих, обеспечивающих качественную сборку изделия.
Соединительная муфта в собранном виде представляет собой сборку из среднетемпературных термоусаживаемых трубок и гильз. Гильзы соединяют каждую токоведущую жилу. Внутренние трубки изолируют соединённые жилы. Внешние трубки укрывают соединение нагревательного кабеля и установочного провода.
Концевая муфта представляет собой силиконовый колпачок, герметично закрывающий торец греющего кабеля.
Обе муфты при монтаже заполняются высокотемпературным клеем-герметиком, что обеспечивает электрическую изоляцию и полную герметизацию соединений.

Обеспечение взрывозащищенности

Взрывозащищённость комплекта T-Н (М) обеспечивается видом взрывозащиты – защита вида «е» ГОСТ 31610.7-2017 (IEC 60079-7:2015) и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.30-1-2017, ГОСТ 31610.0-2019 и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Смотреть видео-инструкции

Максимально допустимое напряжение

240 В

Маркировка взрывозащиты

Ex 60079-30-1 IIC T4 Gb X

Срок службы

20 лет

Рекомендуемая температура монтажа

Не ниже 0 °C

Температура эксплуатации

от -60 °C до +190 °C

Максимальная рабочая температура собранной нагревательной секции с комплектом Т-Н (М) во включенном состоянии нагревателя

до +120°С

Максимальная рабочая температура собранной нагревательной секции с комплектом Т-Н (М) с отключенным питанием

до +190°С

Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная) длина 90мм

1 шт.

Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная). Длина: 190 мм

1 шт.

Трубка термоусаживаемая высокотемпературная для соединительной муфты (чёрная). Длина: 220 мм

1 шт.

Герметик силиконовый высокотемпературный

1 шт.

Гильза медная луженая 1,5 мм² (2 шт.) и 2,5 мм² (2 шт.), на выбор. Длина: 15 мм

4 шт.

Гильза медная луженая 6 мм². Длина: 8,5 мм

1 шт.

Трубка термоусаживаемая для жилы нагревателя (чёрная). Длина: 38 мм

1 шт.

Трубка термоусаживаемая для жилы нагревателя (чёрная). Длина: 13 мм

1 шт.

Трубка термоусаживаемая для соединителей жил (чёрная). Длина: 30 мм

2 шт.

Силиконовая концевая заделка «Колпачок». Длина 50 мм

1 шт.

Наконечник штыревой для холодного конца

3 шт.

Пакет с защелкой 15×22 мм

1 шт.

Комплект T-Н (М)

1шт.

Кабель нагревательный марки "TEРM"*

1шт.

Установочный провод**

1шт.

*Составные части систем электрического обогрева, конкретные наименования и тип оборудования необходимо смотреть в проектной документации на Вашу систему обогрева.

**При изготовлении нагревательной секции с холодным концом подбор установочного провода необходимо выполнять в соответствии с рекомендациями в паспорте тна изделие.

РЭ (паспорт) Сертификат соответствия ТР ТС 012/2011
