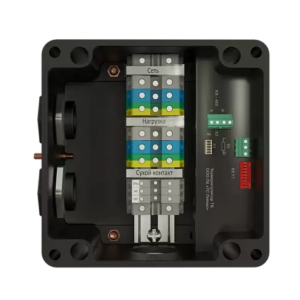

Терморегулятор TS

Программируемый взрывозащищенный терморегулятор TS предназначен для поддержания заданной температуры на обогреваемом объекте посредством включения и отключения питания греющего кабеля (нагрузки). В качестве нагрузки, к терморегулятору TS, возможно подключить саморегулирующиеся нагревательные секции марок TSA, TSL, TSS и TSU, или нагревательные кабели марок RTSL и RTS, либо иную нагрузку не превышающая допустимые параметры терморегулятора TS. Измерение температуры с поверхности обогреваемого объекта осуществляется посредством трёхпроводного взрывозащищённого (Ex i) термосопротивления (датчика температуры), передача температурных данных в АСУ ТП заказчика осуществляется по протоколу ModBus RTU. В терморегуляторе TS реализован перекидной «сухой» контакт рассчитанный на номинальный ток 6А при напряжении 220В. Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм². В зависимости от исполнения терморегулятор TS устанавливается, на обогреваемый трубопровод при помощи кронштейна, или на близлежащую металлоконструкцию, либо при исполнении (-F) нагревательная секция и температурный датчик вводятся под тепловую изоляцию посредством комплектного устройства ввода TS-УВ. Терморегулятор TS в исполнении (-L) комплектуется взрывозащищенной внешней лампой зеленого цвета, сигнализирующая о наличии питания терморегулятора. ТерморегуляторTS поставляется без кабельных вводов.

Степень пылевлагозащиты

IP66

Рабочее напряжение питания

АС 220В ±10%, 50Гц

Количество силовых выходов

Коммутируемый ток

40А при (Соsф=1)

Маркировка для взрывоопасной газообразной среды

1 Ex e mb ia IIC T5 Gb X

Маркировка для взрывоопасной пылевоздушной среды

Ex tb mb ia IIIC T100°С Db X

Климатическое исполнение устройства УХЛ 1

от -60 до +50 °С

Сечение силовых клемм

0,5-10 мм²

Количество подключаемых датчиков

Диапазон измеряемой температуры

от -50 до +600 °С

Тип подключаемых датчиков, термосопротивление

Pt100; 50П; 100 М; 50 М

Схема подключения датчиков

трёхпроводная

Погрешность измеряемой температуры при использовании датчиков: Pt100; 50П; 100 М

±1°С

Погрешность измеряемой температуры при использовании датчиков 50 М

±3°С

Максимальное удаление датчика

не более 100м

Сухой перекидной контакт «авария»

6А, АС 230В

Передача данных, интерфейс/протокол

RS-485/Modbus RTU

Скорость передачи данных

9600/19200/57600 бит/с

Возможное количество последовательно подключенных устройств

127

Количество бит данных

Стоп бит

Контроль четности

нет

Возможность дистанционного изменения параметров по RS-485 Modbus RTU

да

Сечение «сухой контакт»

0,5-2,5 мм²

Сечение подключаемого контрольного кабеля (датчика)

0,2-2,5 мм²

Сечение подключаемого интерфейсного кабеля (RS-485)

0,2-2,5 мм²

Габаритные размеры терморегулятора

160х160х90 мм

Габаритные размеры терморегулятора с маркировкой «F»

292х160х90 мм

Комплект поставки

НаименованиеКоличествоКорпус 160х160х90Наименование1КоличествоМодуль управленияНаименование1КоличествоКлеммный набор LНаименование2 модуля 10 мм²КоличествоКлеммный набор NНаименование2 модуля 10мм2КоличествоКлеммный набор PEНаименование2 модуля 10 мм²КоличествоКлемник винтовой серый 2,5 кв.ммНаименование3КоличествоШпилька заземленияНаименование1КоличествоСтопорНаименование2КоличествоDIN-рейка с крепежомНаименование1КоличествоПеремычка с крепежом (PE)Наименование1КоличествоЗаглушка М25Наименованиев зависимости от модификацииКоличествоКольцо уплотнительное М25Наименованиев зависимости от модификацииКоличествоЗаглушка М16Наименованиев зависимости от модификацииКоличествоКольцо уплотнительное М16Наименованиев зависимости от модификацииКоличествоУстройством ввода под теплоизоляцию TS-УВНаименованиев зависимости от модификацииКоличествоЛампа световой индикацииНаименованиев зависимости от модификацииКоличествоКоробка упаковочная со стикеромНаименование1КоличествоРуководство по эксплуатации совмещенное с паспортомНаименование1Количество
