Назначение

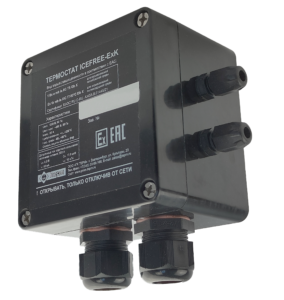

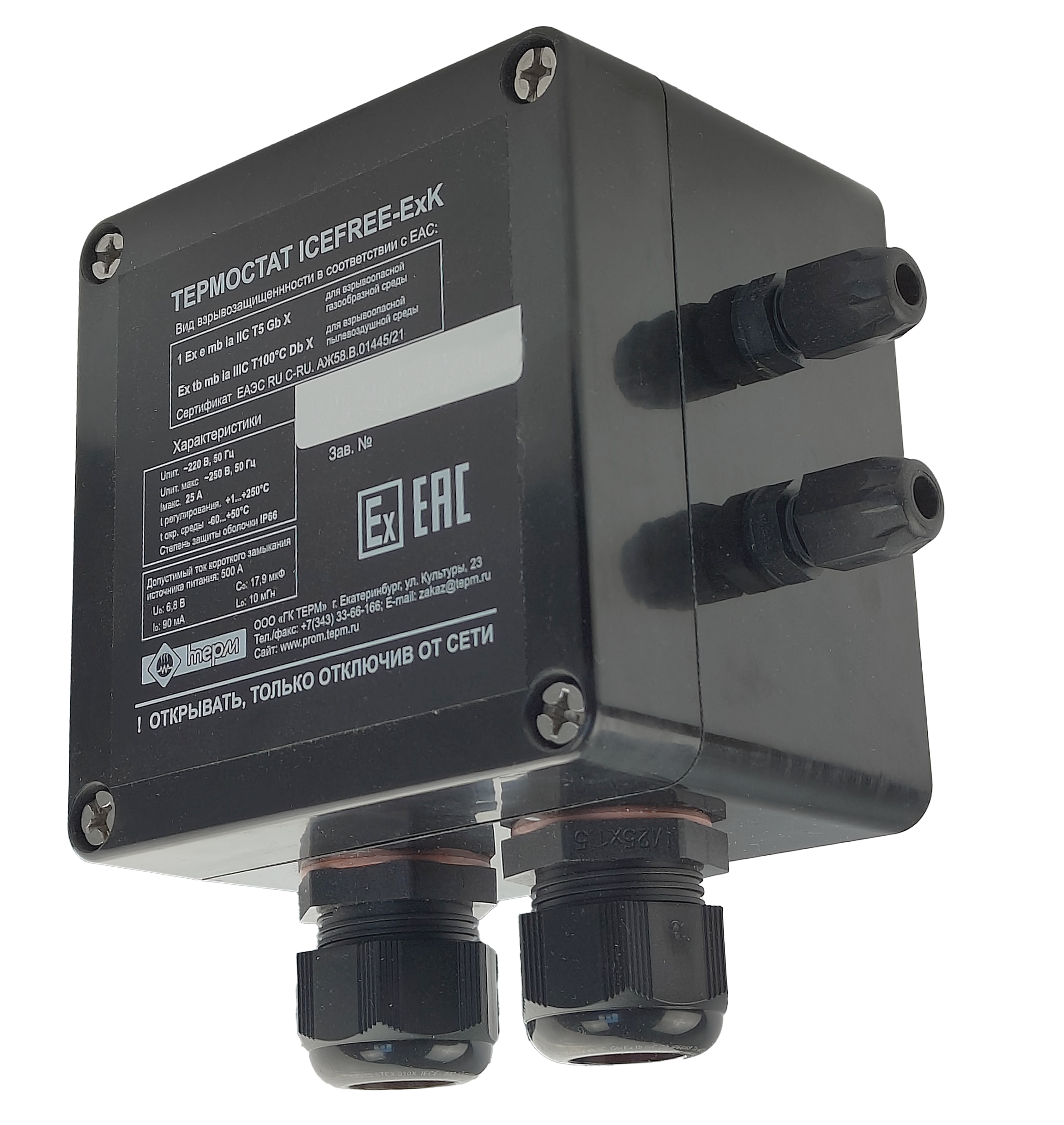

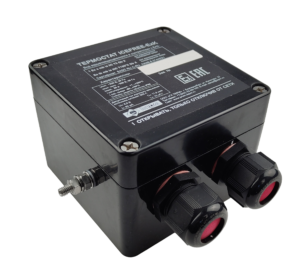

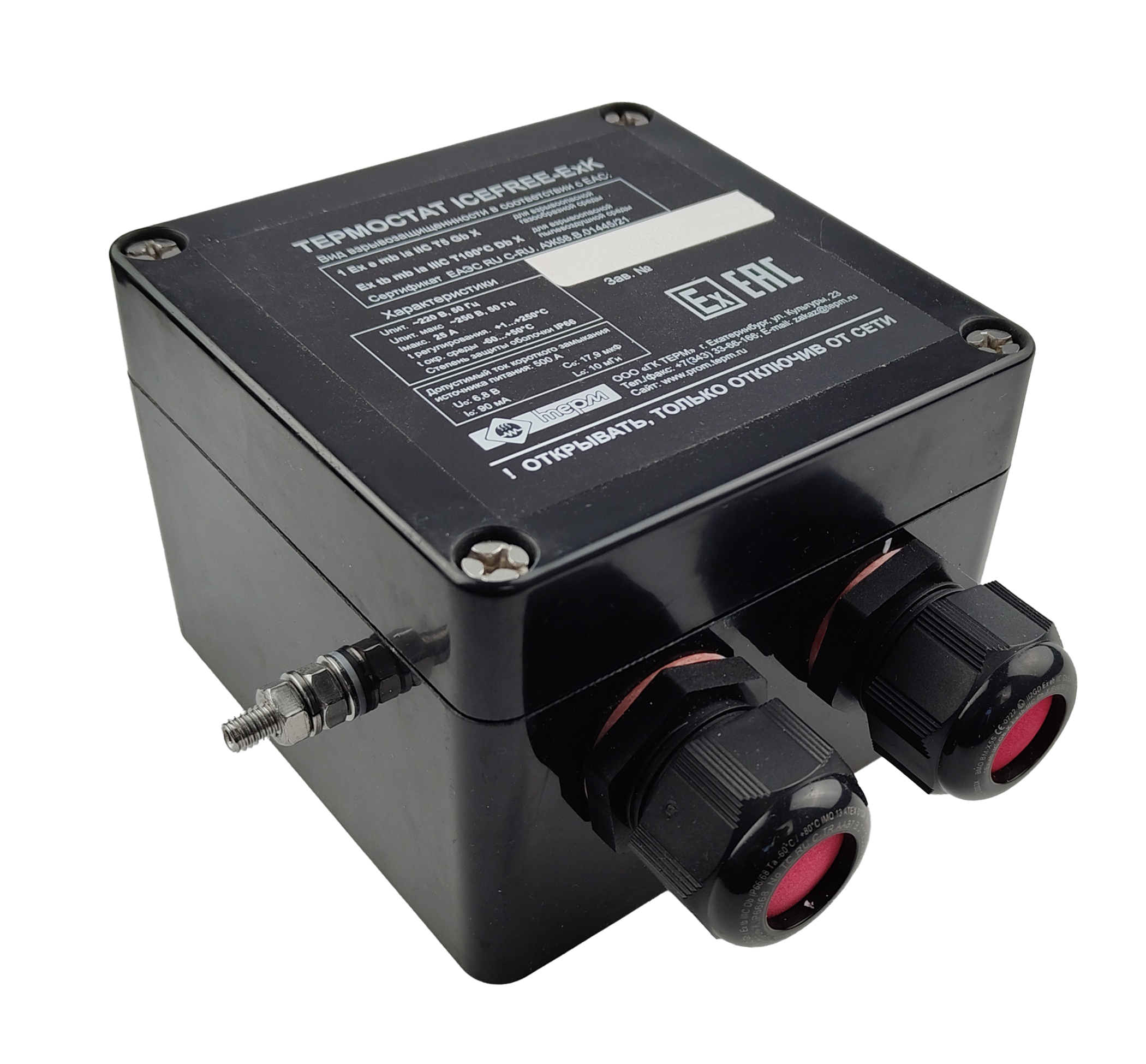

ICEFREE-Ex(k) — термостат электронный взрывозащищенный наружной установки, предназначен для управления нагревателями с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор. Термостат предназначен для автоматического поддержания температуры в интервале: +1…+180°С (датчики ТСМ 50М и 100М); +1…+250°С (датчики ТСП 50П и Pt100). Допустимый минимальный внешний диаметр монтажного провода термосопротивления ≥ Ø3,5 мм.
Для всех типов датчиков – 3-проводная схема подключения. Прибор имеет в своём составе встроенный модуль искрозащиты.

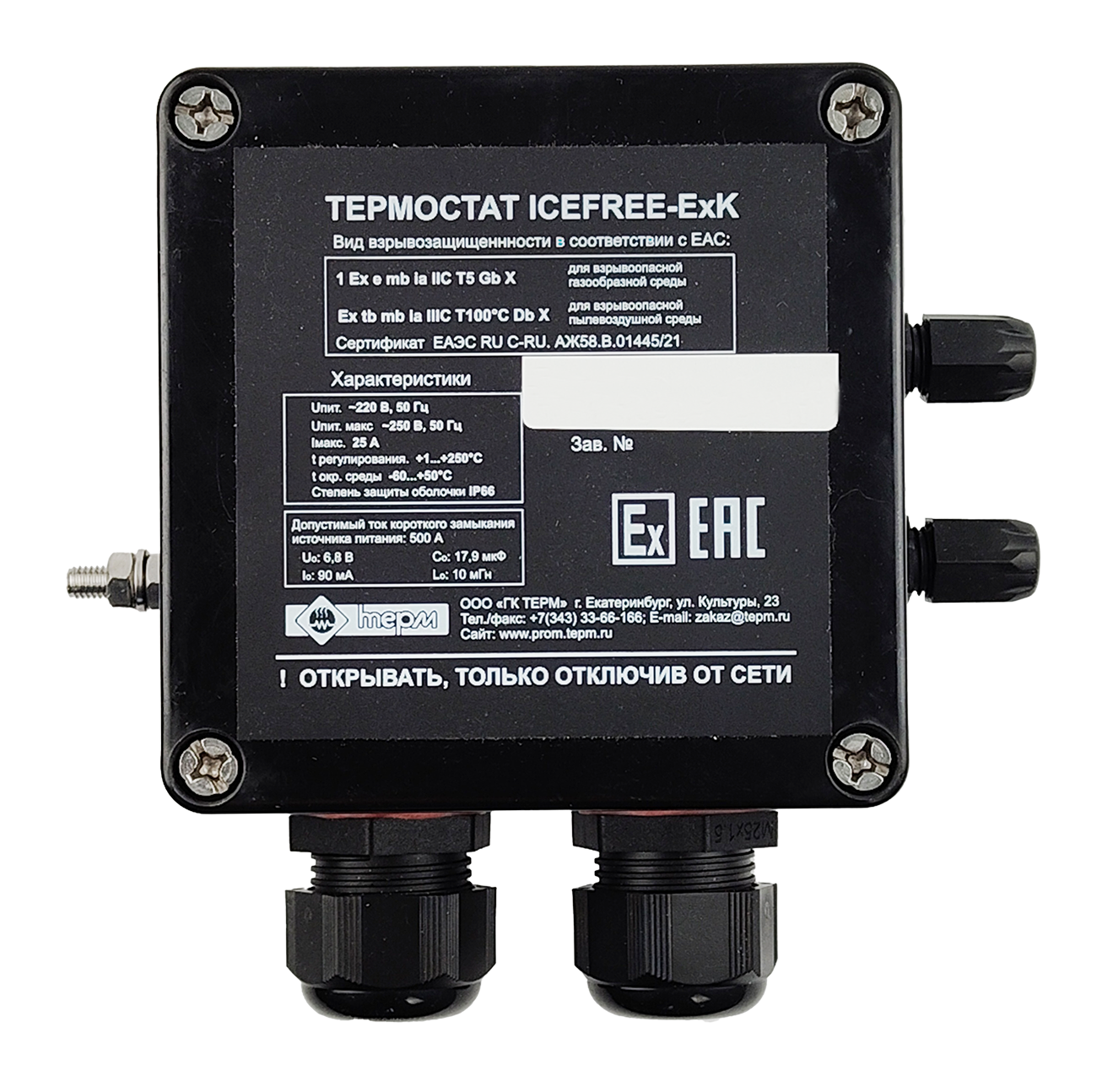

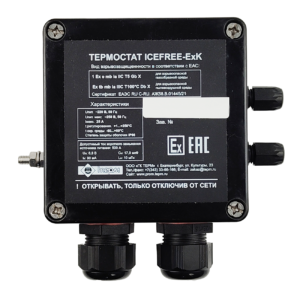

МАРКИРОВКА ВЗРЫВОЗАЩИТЫ
- 1 Ex e mb ia IIC T5 Gb X для взрывоопасной газообразной среды;
- Ex tb mb ia IIIC T100°C Db X для взрывоопасной пылевоздушной среды.
Устройство и принцип работы

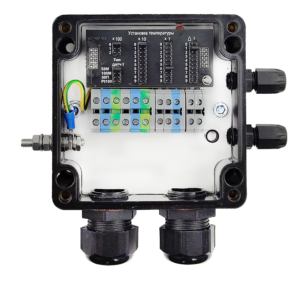

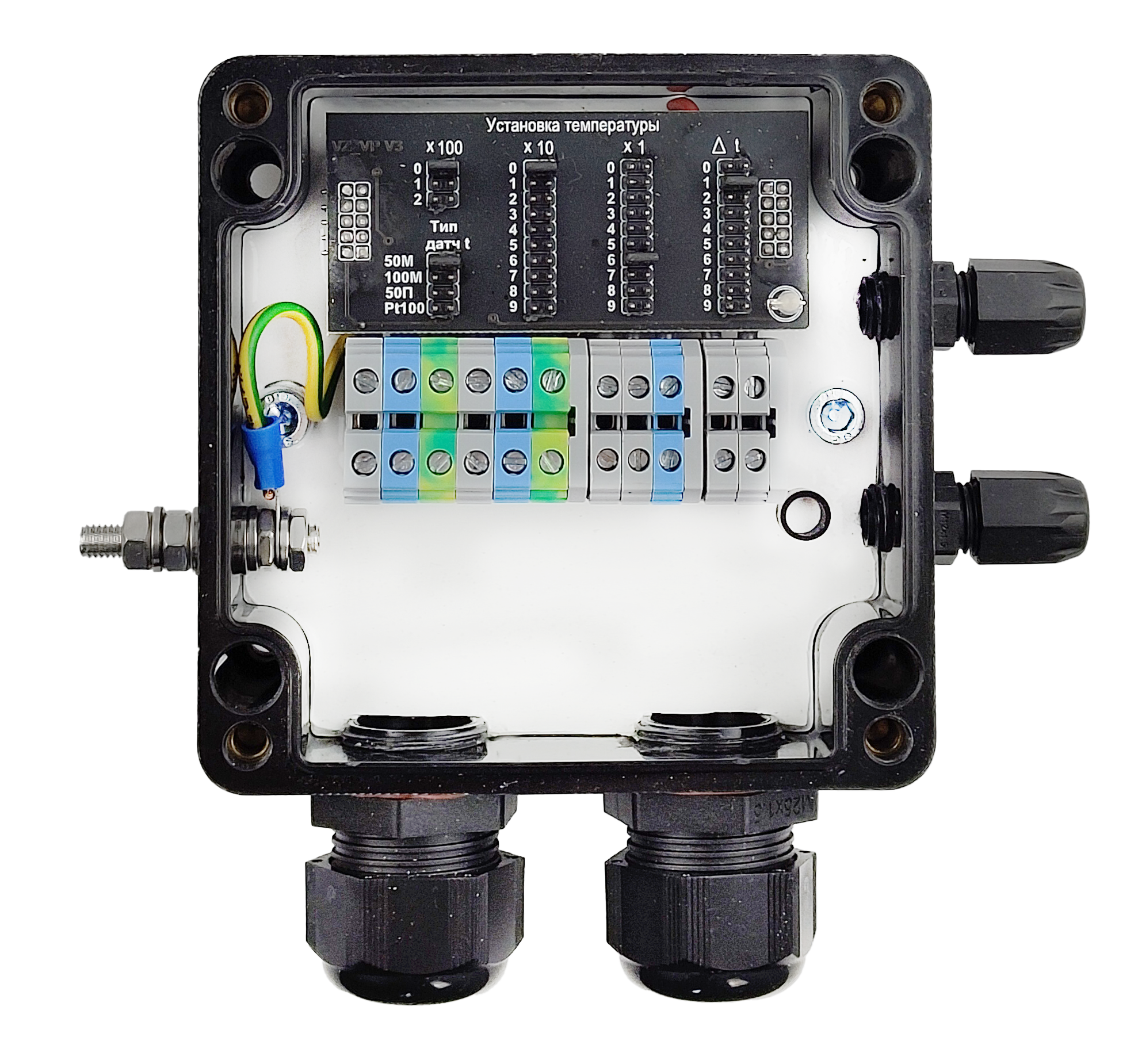

Периодически прибор считывает значение с датчика температуры и сравнивает его с предустановленной пользователем величиной и, в зависимости от результата, включает или отключает нагрузку. Все органы управления находятся внутри корпуса. После монтажа подводящих силовых и сигнальных цепей необходимо произвести нужные уставки, по которым прибор будет в дальнейшем работать. Настройка термостата осуществляется пятью джамперными переключателями на наборном поле.
Для индикации состояния прибора можно задействовать встроенное сигнальное реле с выходом типа «Сухой контакт». Когда термостат и датчик температуры в норме, замыкание и размыкание контактов сигнального реле происходит синхронно с нагрузкой. В случае возникновения ошибки (неисправен датчик, неверные уставки температуры) замыкание и размыкание «сухого контакта» будет происходить с периодичностью 1 раз в 1,5 — 2с. Также частое переключение сигнального реле будет происходить в случае, если температура обогреваемого объекта понизилась до 1°С и продолжает снижаться. Это может косвенно свидетельствовать о неисправности нагревательных элементов.
