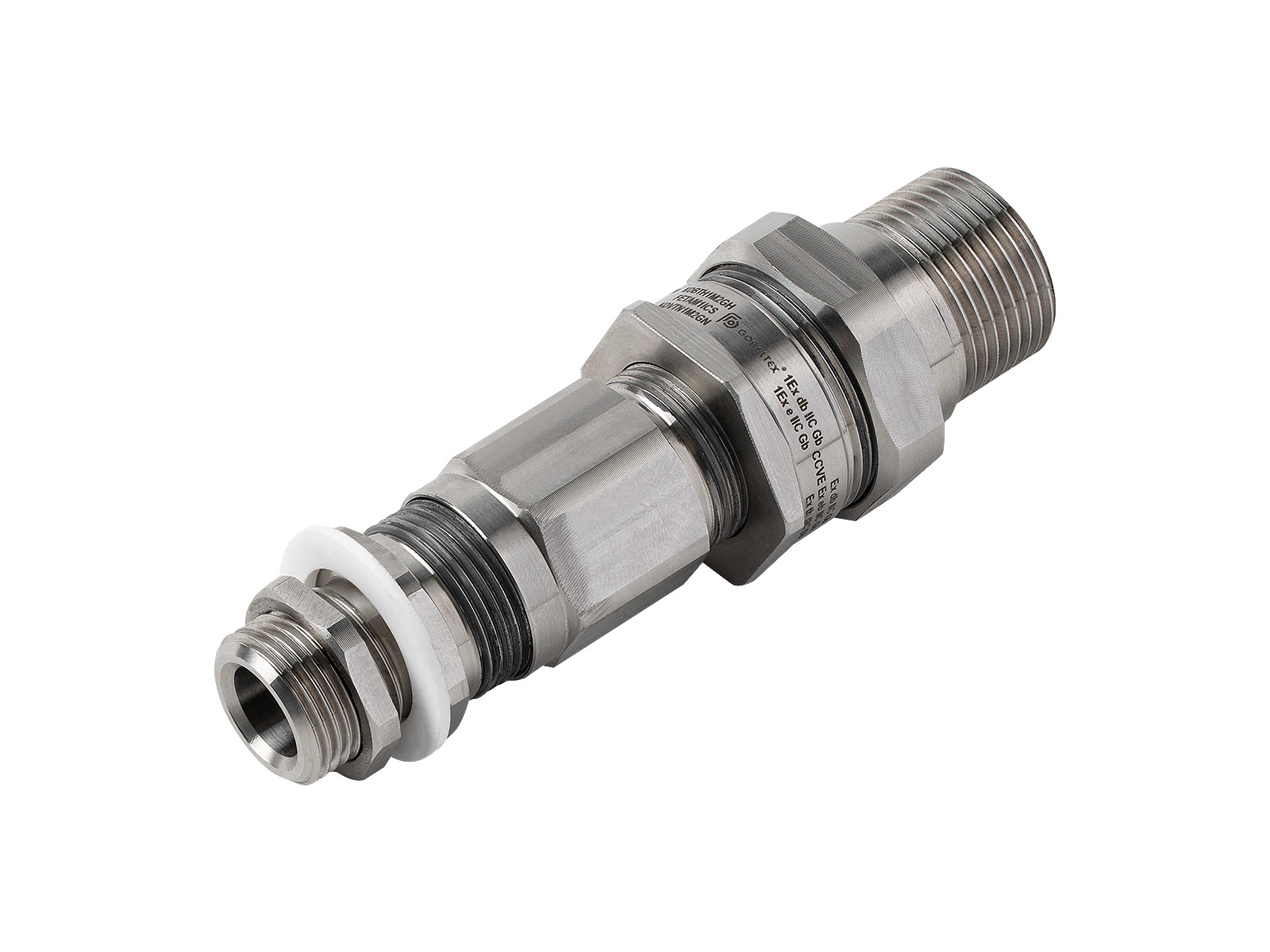

КОВТН — взрывозащищённый кабельный ввод с видом защиты «Ex d», специально разработанный для подключения бронированного кабеля при прокладке в трубной проводке во взрывоопасных зонах. Конструкция ввода с наружной резьбой обеспечивает надёжную фиксацию кабеля и герметичное соединение с трубопроводом, сохраняя целостность системы и требуемый уровень взрывозащиты. Такое исполнение позволяет интегрировать кабельные линии в трубные трассы, что особенно актуально при эксплуатации на объектах с высокими требованиями к механической прочности.
Преимущества
- Оптимальное решение для систем с трубной проводкой.
- Герметичное и безопасное соединение кабеля с трубопроводом.
- Высокая стойкость к механическим нагрузкам и вибрации.
- Универсальность применения: возможность работы с различными типами кабелей.
- Надёжность и долговечность в условиях агрессивных сред и широкого температурного диапазона.
Дополнительно
В кабельных вводах серии КОВТН используется комбинированная однонаправленная система зажима брони кабеля и уплотнение внутренней оболочки кабеля. Такая комбинированная система позволяет избежать при монтаже кабельного ввода линейного напряжения/сдвига между внутренней оболочкой и броней/оплеткой кабеля. Монтаж кабельного ввода серии КОВТН более удобный и безошибочный: наличие одного комбинированного фиксирующего элемента не требует постоянно балансировать между фиксирующем зажимом брони и фиксирующим кольцом внутренней оболочкой кабеля. Это гарантирует при дальнейшей эксплуатации качественное уплотнение внутренний оболочки кабеля и надежную гальваническую связь между корпусом кабельного ввода и броней кабеля. При этом габаритный размер кабельных вводов существенно уменьшен, что позволяет экономить пространство и сокращать общую массу взрывозащищенного изделия.
Зажимное кольцо брони позволяет использовать кабельный ввод КОВТН для всех типов брони/оплетки кабеля: с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней. Зажимное кольцо брони позволяет обжимать броню/оплетку толщиной от 0 до 3,5 мм (КОВТН01-…-КОВТН5 от 0 до 2,5 мм, начиная с КОВТН6 от 0 до 3,5 мм). Внешнее уплотнительное кольцо для защиты IP предотвращает попадание влаги в кабельный ввод, что может стать причиной разрушения брони/оплетки.
Взрывозащищенные кабельные вводы КОВТН обеспечивают непрерывность цепи заземления между броней/оплеткой кабеля и корпусом ввода зажимным кольцом брони/оплетки. Для защиты при длительном затоплении брони/оплетки кабеля применяется водонепроницаемая изоляция ПГ-ГЕРМЕТИК. Кабельные вводы соответствуют требованиям DTS01.
