Назначение

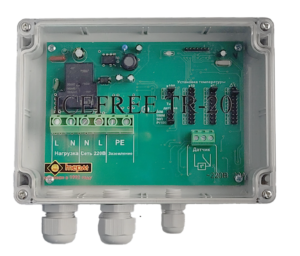

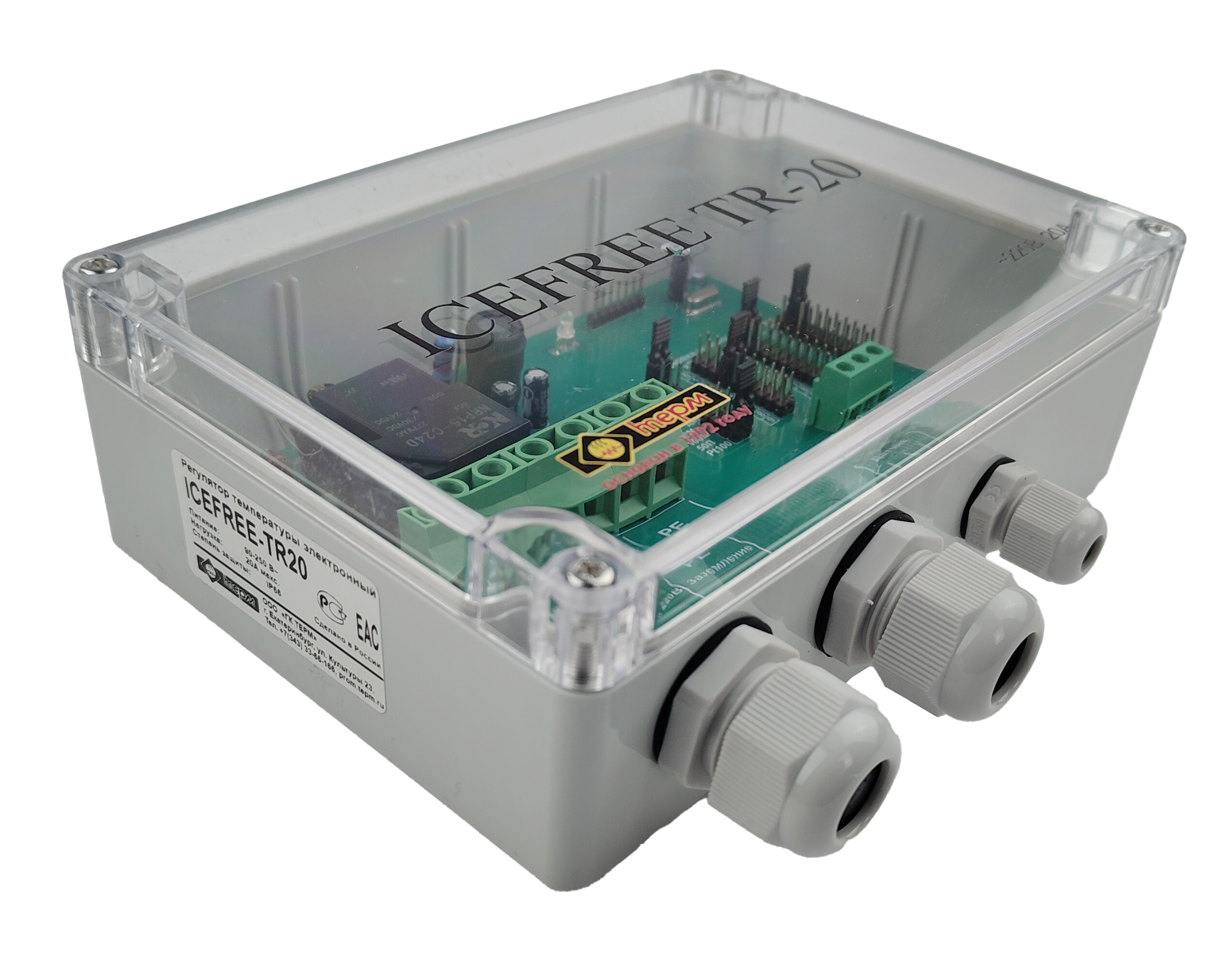

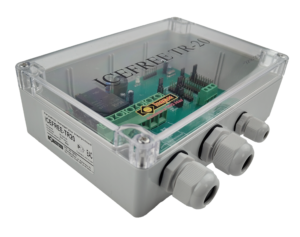

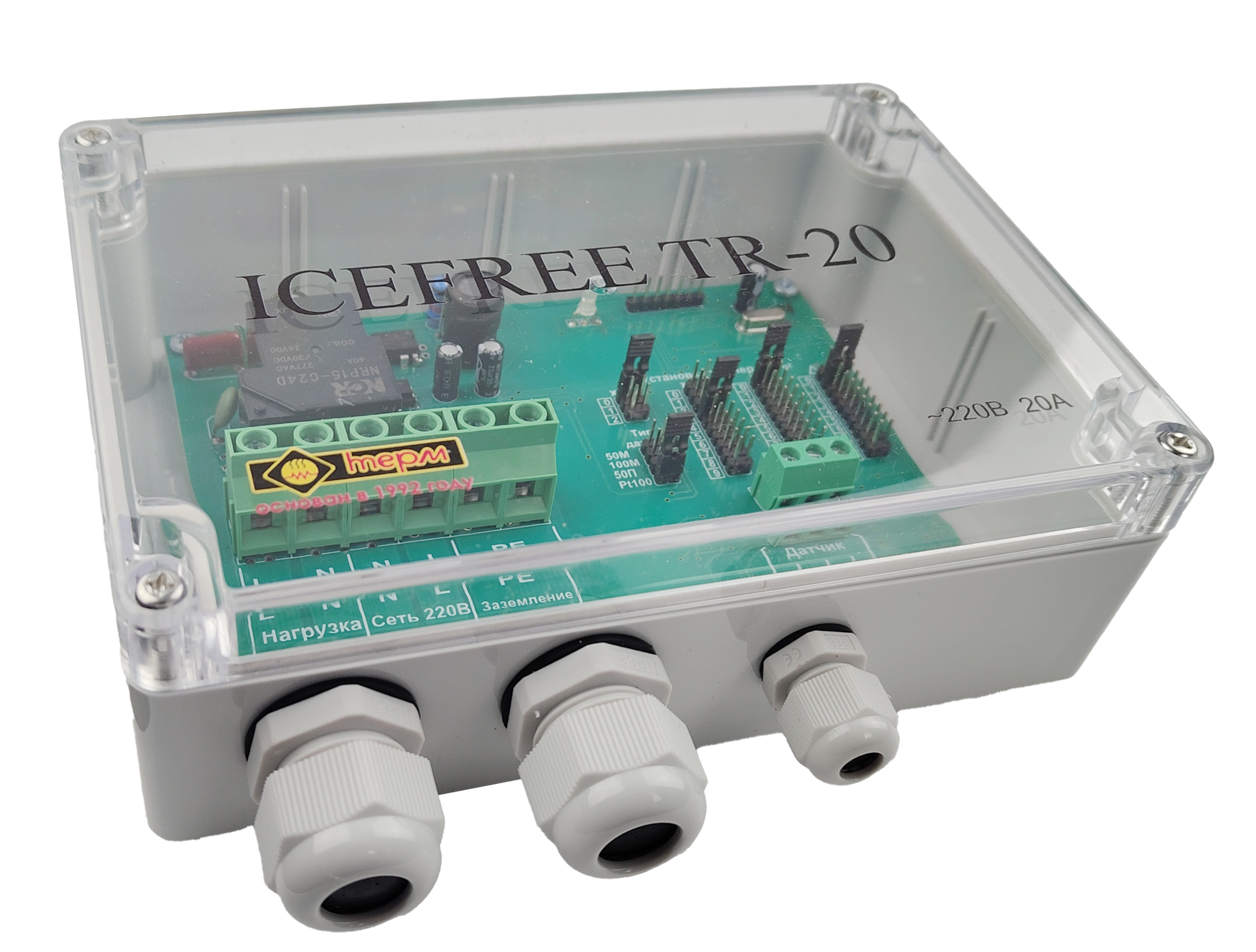

ICEFREE TR-20 — термостат электронный наружной установки, предназначен для управления нагревателями с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор. Для применения в нормальных зонах эксплуатации.Термостат предназначен для автоматического поддержания температуры в интервале:+1…+180 °С (датчики ТСМ 50М и 100М); +1…+250 °С (датчики ТСП 50П и Pt100). Допустимый минимальный внешний диаметр монтажного провода термосопротивления≥ Ø3,5 мм. Для всех типов датчиков – 3-проводная схема подключения. Прибор имеет в своём составе встроенный модуль искрозащиты.
Устройство и принцип работы
Периодически прибор считывает значение сдатчика температуры и сравнивает его с предустановленной пользователем величиной, и в зависимости от результата, включает или отключает нагрузку.Так как прибор является необслуживаемым, все органы управления находятся внутри корпуса.
Порядок работы

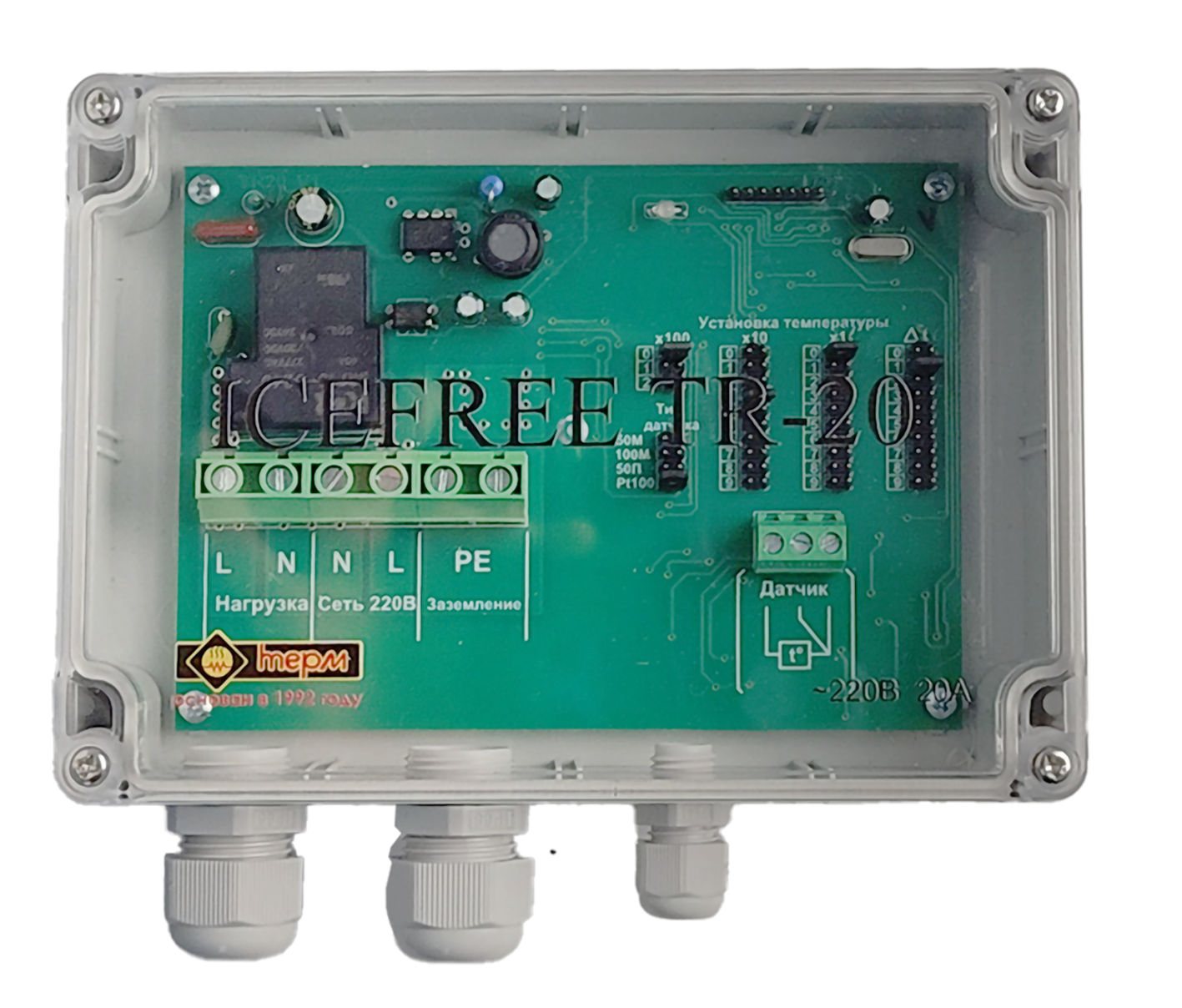

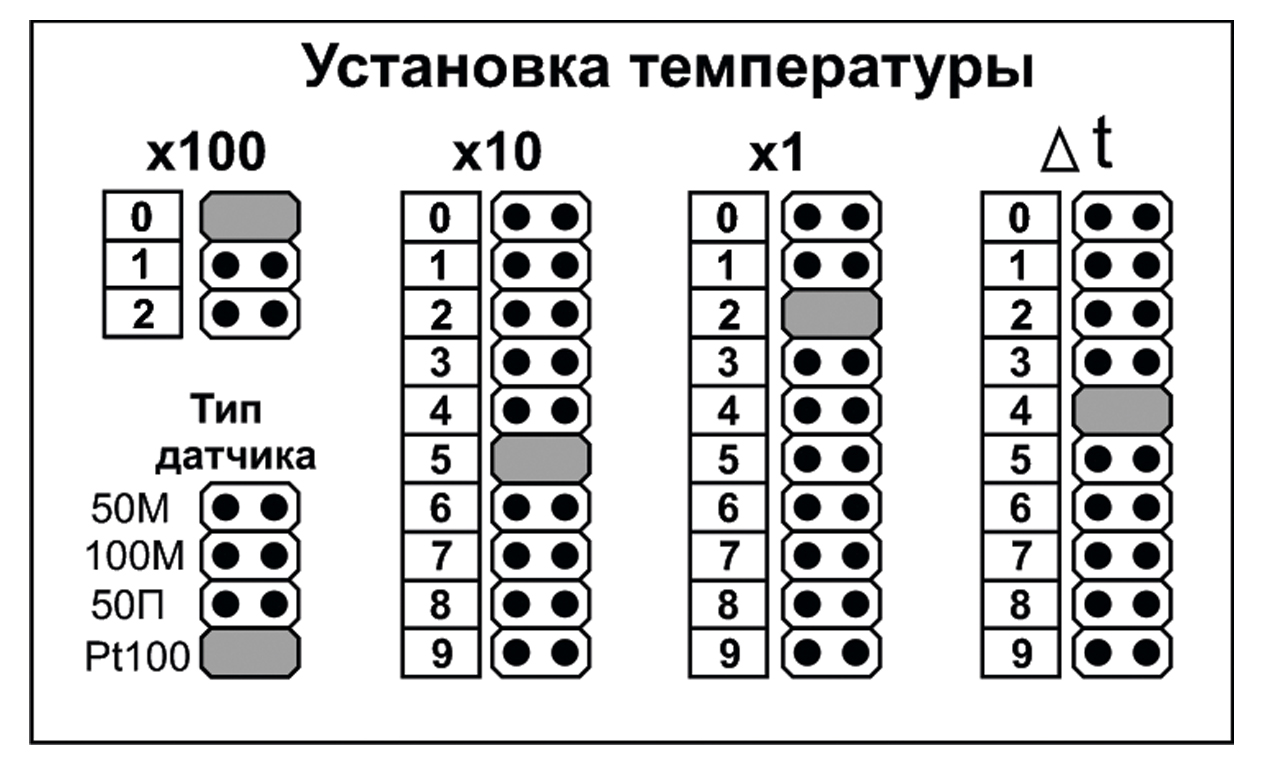

После монтажа подводящих силовых и сигнальных цепей необходимо произвести нужные уставки, по которым прибор будет в дальнейшем работать.Управление блоком осуществляется пятью джамперными переключателями на наборном поле. Установка температуры:
● (x100) устанавливаются сотни градусов;
● (x10) устанавливаются десятки градусов;
● (x1) устанавливаются единицы градусов;
(Δt ) гистерезис.
Тип используемого датчика выбирается с помощью переключателя «Тип датчика».
