Применение
Трехфазный нагревательный кабель постоянной мощности для предотвращения замерзания или поддержания температуры продукта в трубопроводах средней длины, до 4 км.
Типичное применение — поддержание температуры продукта в надземных или подземных нефтепроводах и газопроводах, предотвращение замерзания водоводов.
Применение системы минимизирует число необходимых пунктов электропитания и таким образом снижает капитальные затраты на устройство силовых сопроводительных сетей.
Система электропитания
Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием.
Особенности

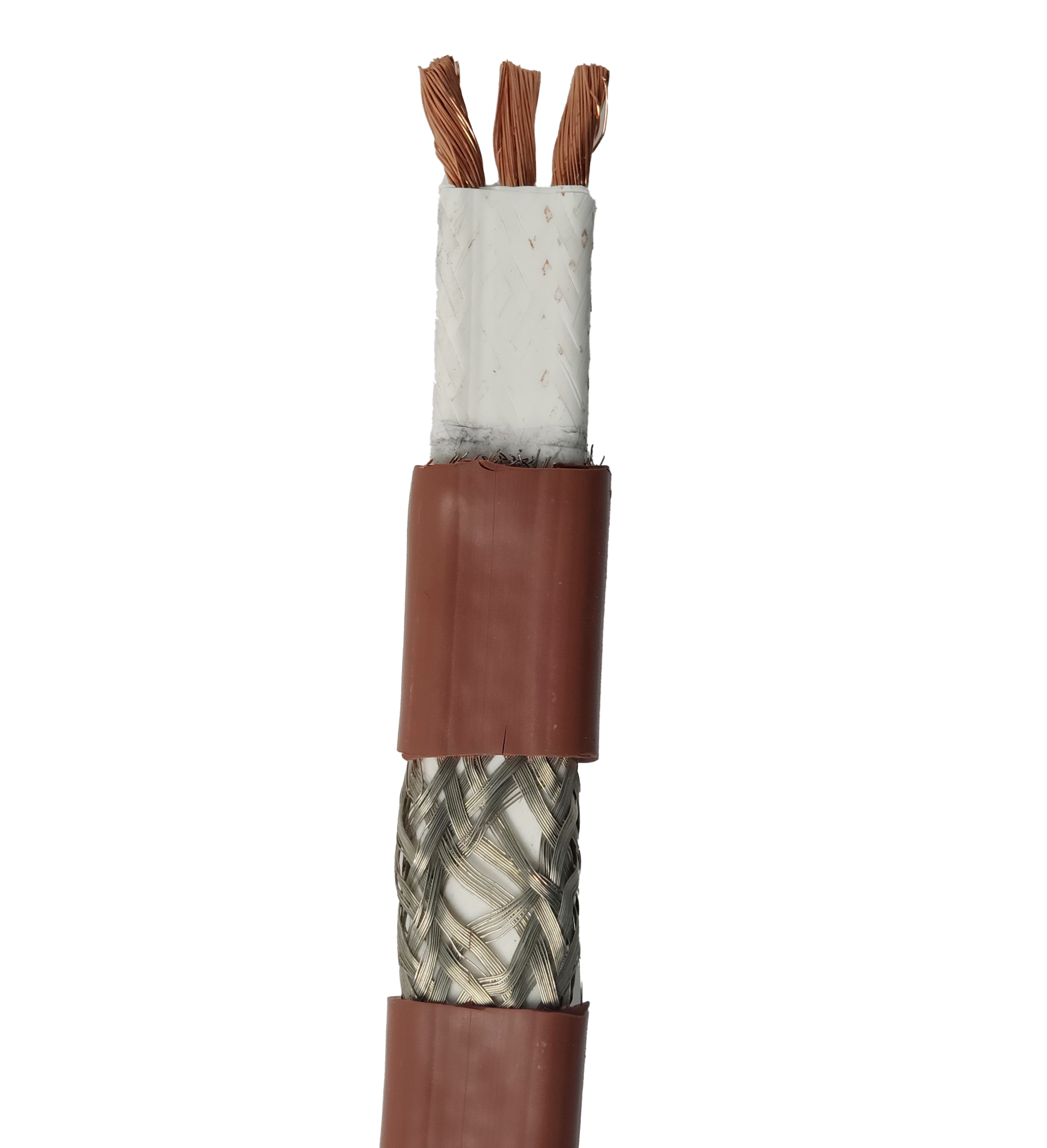

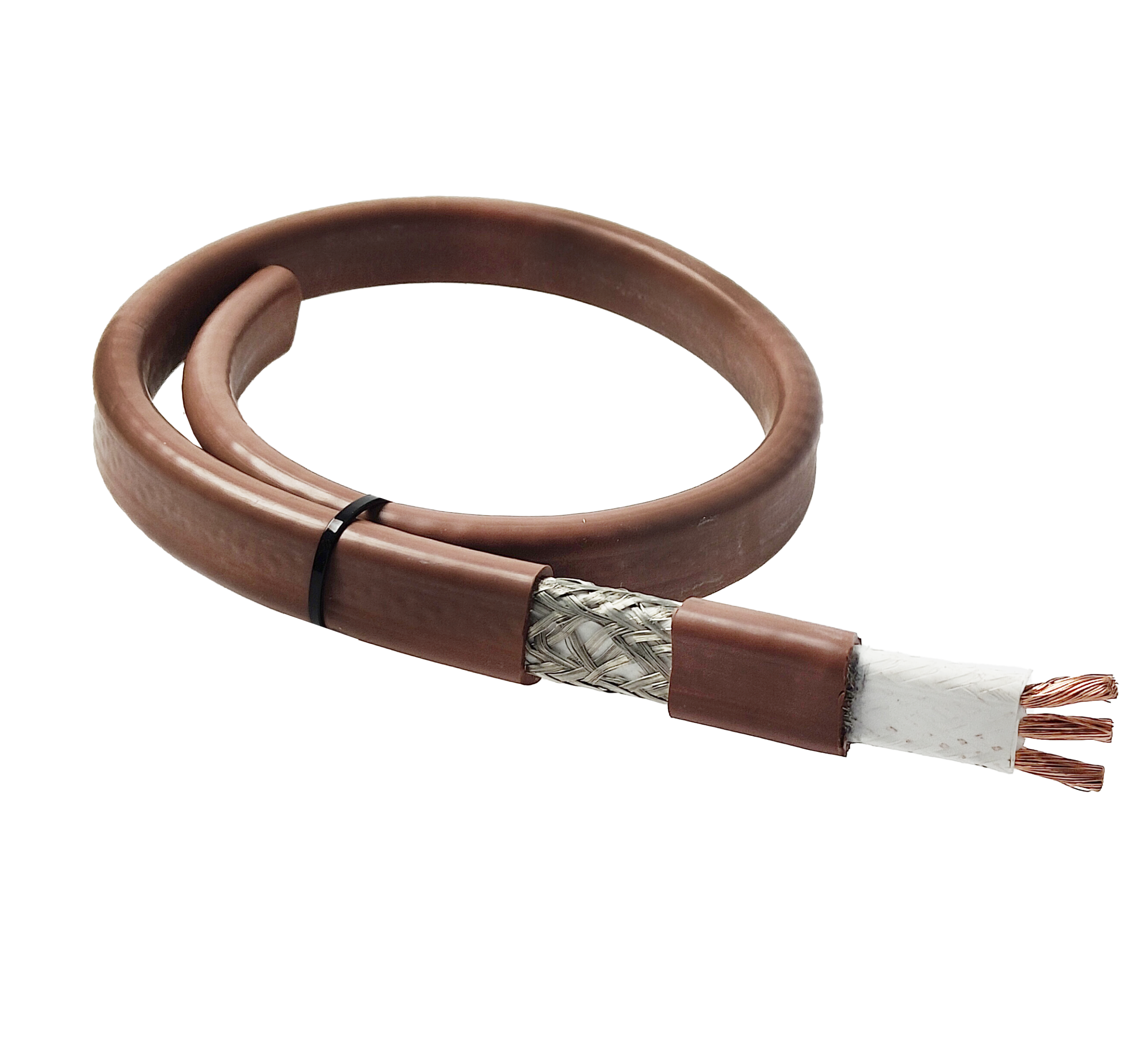

Нагревательный кабель представляет собой конструкцию из трех параллельных нагревательных жил из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка из медной луженой проволоки, и оболочки из кремнийорганической резины.
Технологии
Большая поверхность теплоотдачи плоского нагревательного кабеля приводит к снижению рабочих температур по сравнению с аналогичными нагревателями с конструкцией проводника круглой формы, повышая, таким образом, эффективность, безопасность и время жизни нагревательного кабеля. Применение в качестве изоляции кремнийорганической резины, способной сохранять свои электрические и механические свойства в широком диапазоне температур, позволяет получить тепловыделение в кабеле до 60 Вт/м.
Документация
Изготовлен и испытан согласно ТУ 3558-010-15055716-2022 «Кабели нагревательные серии TERM-H RS с монтажными комплектами серии T-H RS во взрывозащищённом исполнении, кабели нагревательные серии TERM-M (3X) с монтажными комплектами T-R 3X и T-R 3H во взрывозащищённом исполнении» Продукция сертифицирована.
Соответствует требованиям: 1 Ex e IIC T3…T6 Gb X.
| Марка кабеля | Сечение | Сопротивление, Ом/км | Номинальные размеры кабеля, мм | Минимальный радиус изгиба, мм |
|---|---|---|---|---|
| TERM-M (3E) | 3×1,5 | 0,01150 | 15,0×7,8 | 40 |
| TERM-M (3S) | 3×2,5 | 0,00667 | 16,4×8,1 | 40 |
| TERM-M (3M) | 3×3,0 | 0,00581 | 17,0×8,5 | 45 |
| TERM-M (3D) | 3×4,0 | 0,00435 | 17,9×8,8 | 45 |
| TERM-M (3V) | 3×6,0 | 0,00300 | 19,6×9,4 | 50 |
