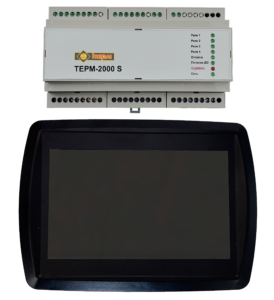

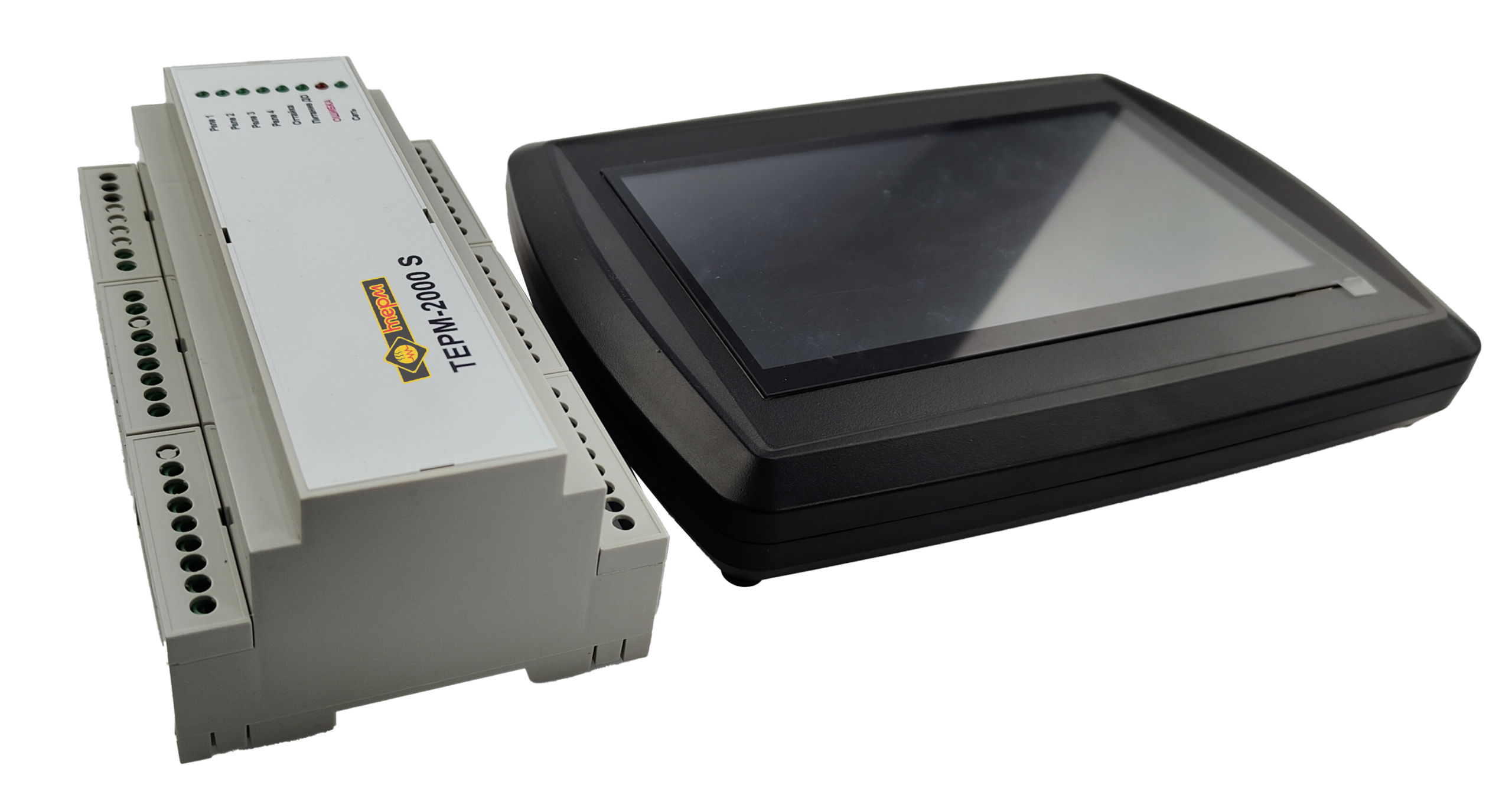

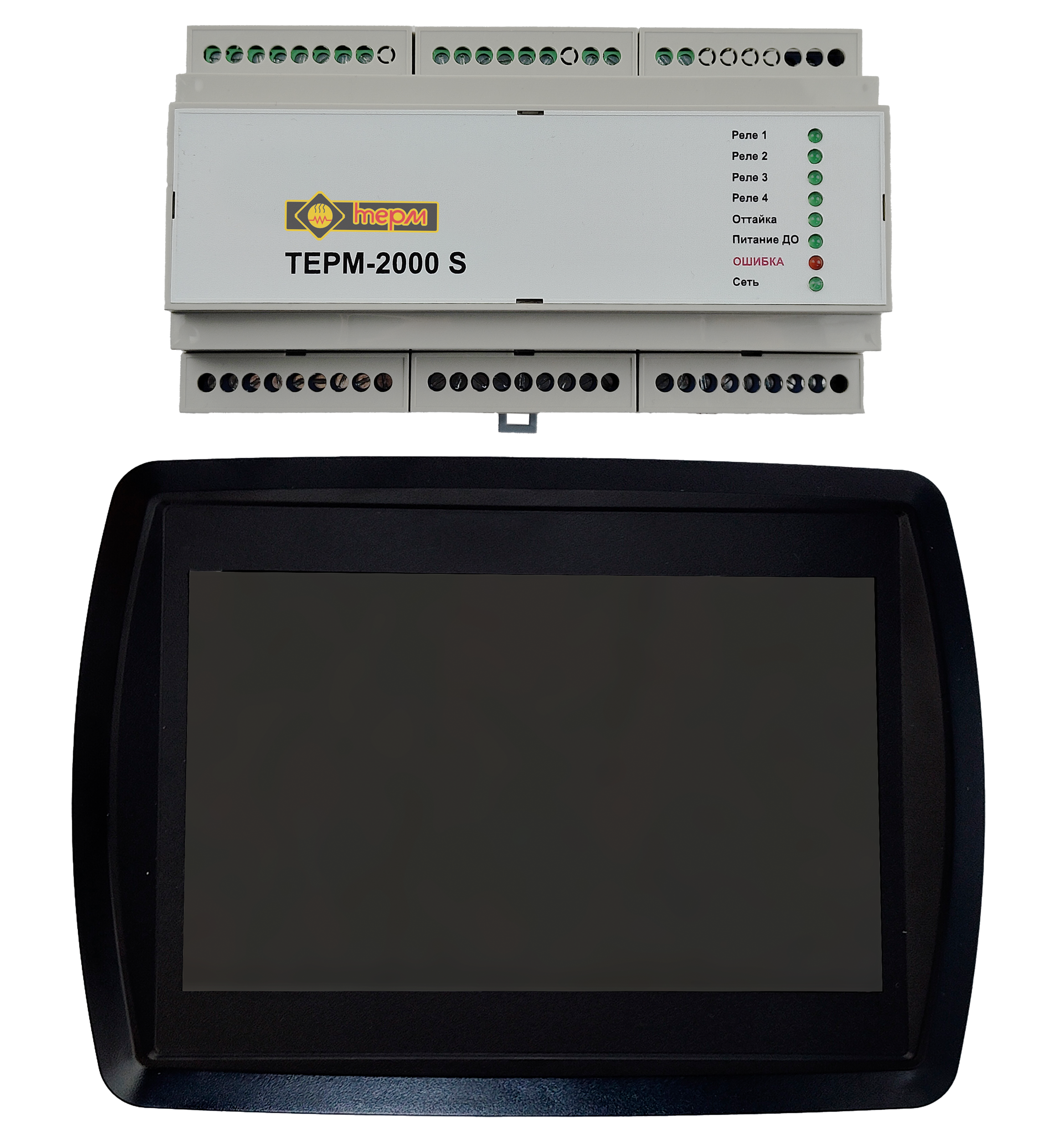

ТЕРМ-2000 S c сенсорной панелью TOUCH 7 Терморегулятор программируемый.

Назначение Программируемый терморегулятор ТЕРМ-2000 S — универсальный регулятор температуры, предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от а… Читать полное описание

Назначение

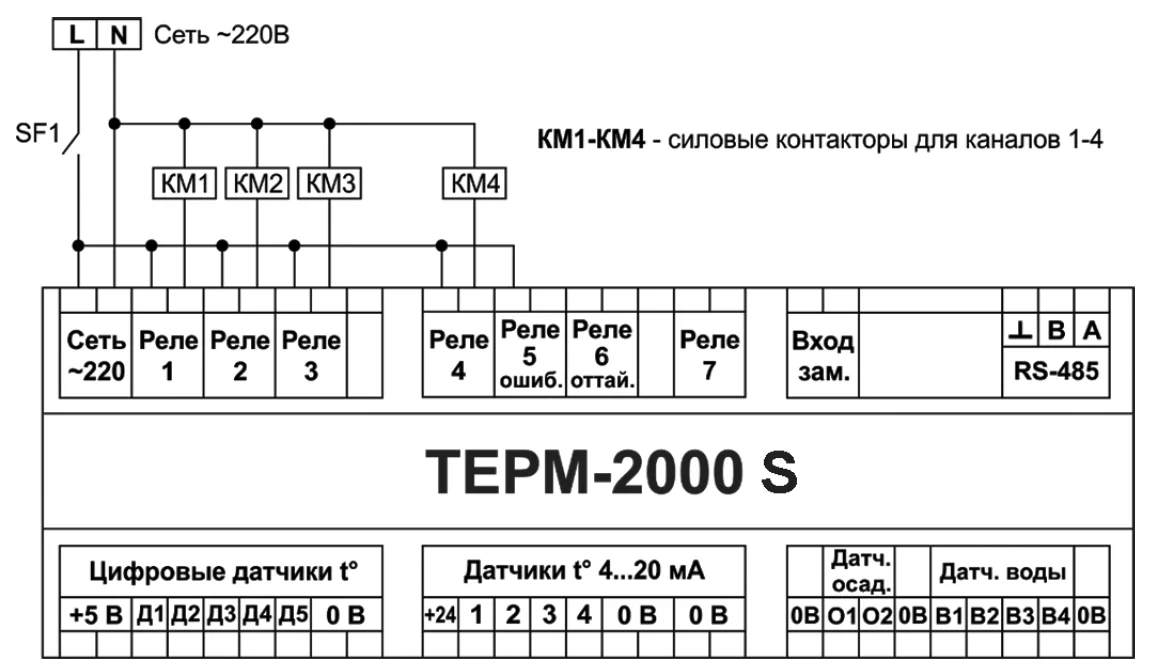

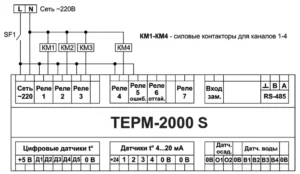

Программируемый терморегулятор ТЕРМ-2000 S — универсальный регулятор температуры, предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи. ТЕРМ-2000 S управляет обогревом с помощью коммутации нагревательных кабелей через внешние контакторы.

Устройство и принцип работы

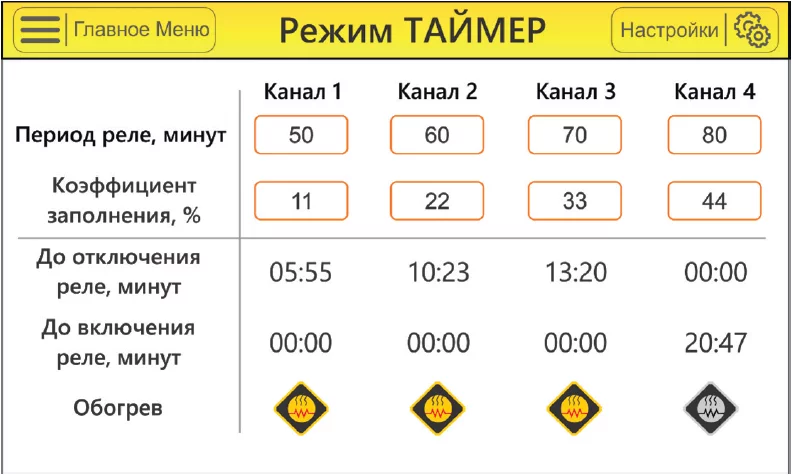

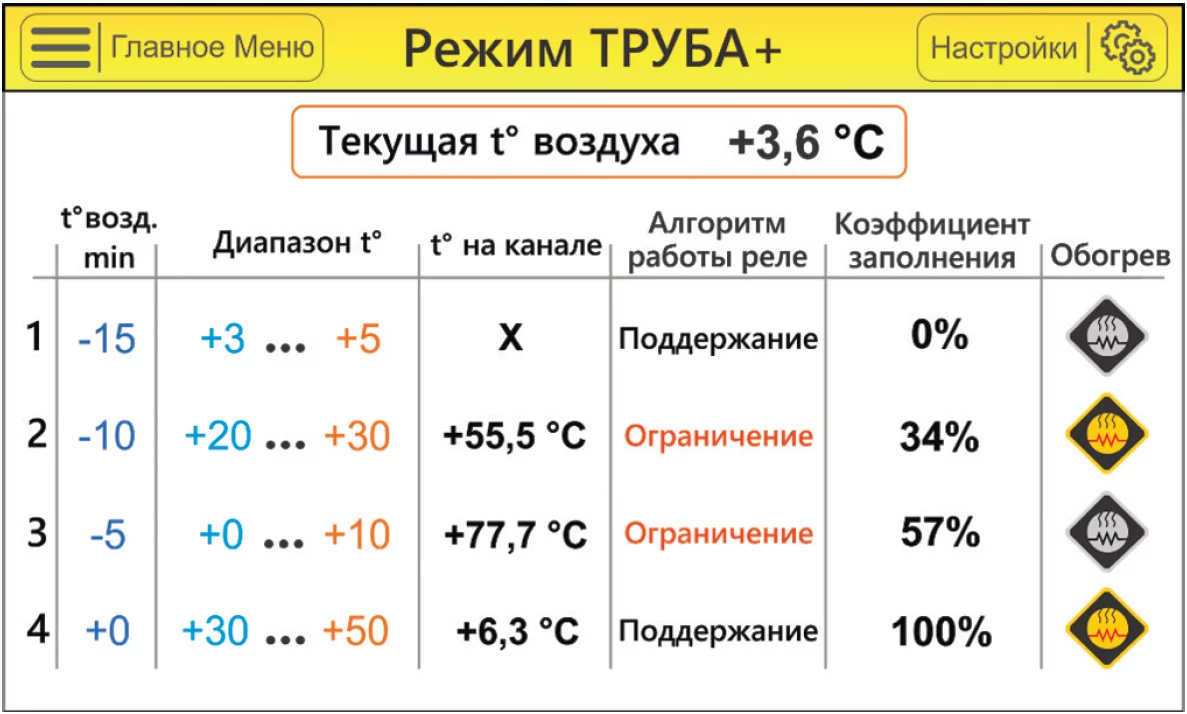

Терморегулятор ТЕРМ-2000 S позволяет подключать цифровые и аналоговые датчики температуры воздуха и температуры поверхности, датчики осадков и воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе. Аналоговые датчики температуры могут использоваться только для измерения температуры обогреваемых поверхностей. Эти датчики должны подключаться к ТЕРМ-2000 S с помощью нормирующих преобразователей температуры (НПТ) с выходным токовым сигналом 4-20мА. ТЕРМ-2000 S позволяет выбрать 1 из 4 алгоритмов работы в зависимости от типа обогреваемых объектов. Управление терморегулятором ТЕРМ-2000 S осуществляется с помощью сенсорной панели TOUCH 7.

Номинальное напряжение питания

220В±10%, 50Гц

Потребляемая мощность, не более

10 Вт

Поддерживаемые типы микросхем цифровых датчиков

DS1820, DS18B20, DS1822

Интерфейс НПТ для подключения аналоговых датчиков

токовая петля 4-20 мА

Тип крепления в шкаф

DIN-рейка, 9 модулей

Габаритные размеры

160×96×60 мм

Степень защиты оболочки

IP20

Масса, не более

450 г

Предельные параметры нагрузки (реле 1-4)

6 А / ~250 В

Количество каналов управления

до 4

Предельные параметры сигнальных реле 5-7

3А / ~250 В

Количество подключаемых датчиков температуры

Цифровых: до 5 Аналоговых (через НПТ): до 4

Параметры выхода +5 В

0,1А / 4,75-5,25 В

Параметры выхода +24 В

0,1А / 22,8-25,2 В

Количество подключаемых датчиков осадков

до 2

Количество подключаемых датчиков воды

до 4

Температура эксплуатации

0…+50 °С

TOUCH 7

Номинальное напряжение питания

12 В постоянного тока

Ток потребления

0,45-0,50 А

Диагональ экрана

7 дюймов

Разрешение экрана

800×480 пикселей

Глубина цвета

16 бит (65536 цветов)

Максимальная яркость

300 кд/м²

Встроенный интерфейс связи

RS-485

Дальность связи с контроллером ТЕРМ-2000 S

до 500 м

Температура эксплуатации

0…+50 °С

Относительная влажность воздуха, не более

85%

Потребляемая мощность, не более

5 Вт

Терморегулятор программируемый ТЕРМ-2000 S

1шт.

Сенсорная панель TOUCH 7

1шт.

Блок питания на 12В для сенсорной панели TOUCH 7

1шт.

Руководство по эксплуатации, совмещенное с паспортом

1шт.

Коробка упаковочная

1шт.

РЭ (паспорт) Сертификат соответствия ТР ТС 004/2011 и ТР ТС 020/2011
