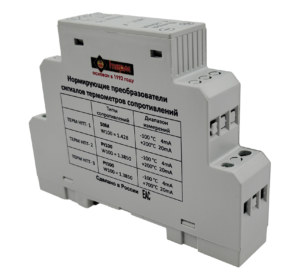

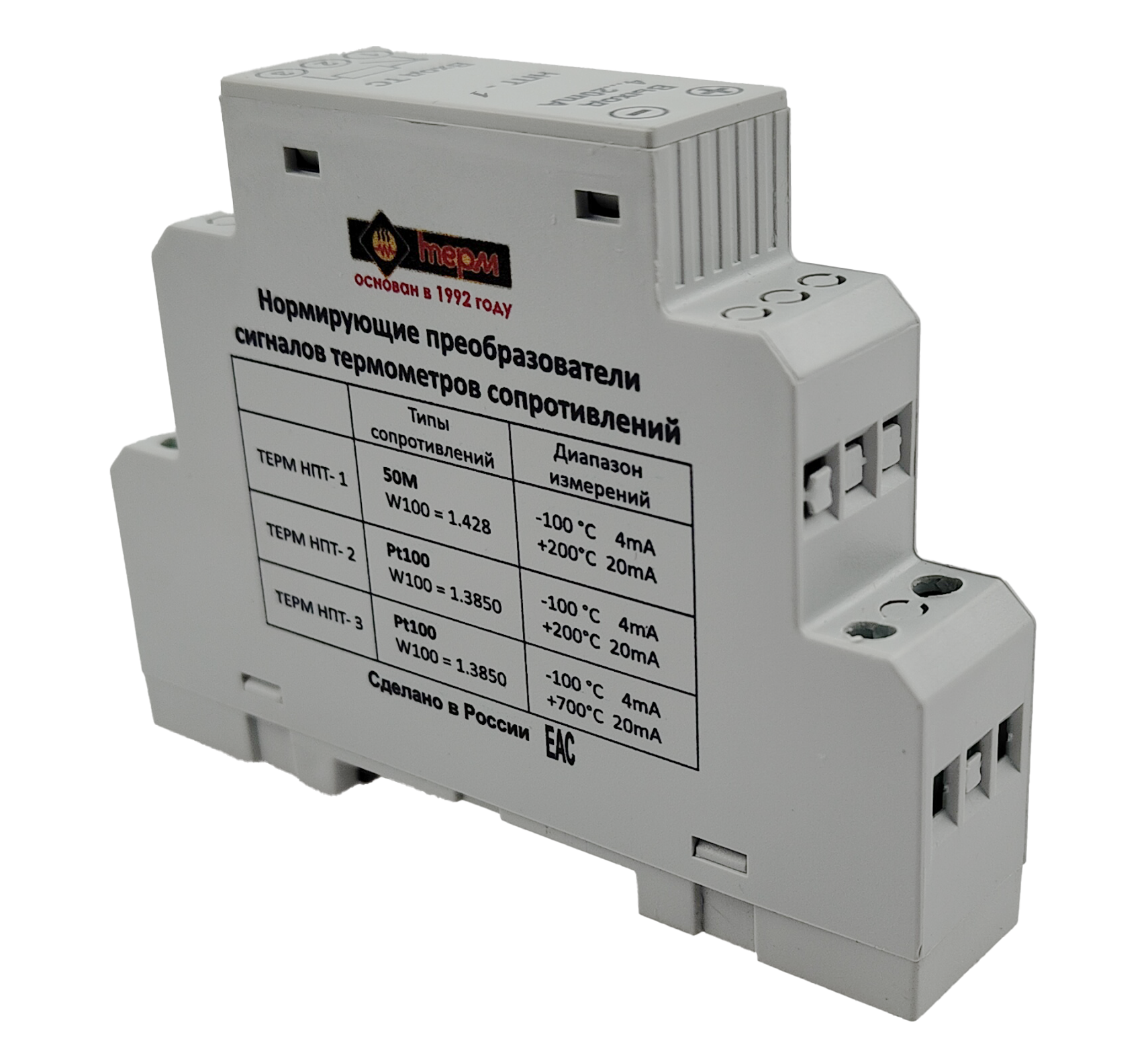

ТЕРМ НПТ Нормирующие преобразователи сигналов термометров сопротивлений

Назначение Нормирующие преобразователи сигналов термометров сопротивлений серии ТЕРМ НПТ предназначены для измерений и преобразований аналоговых сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированные сигналы силы тока и (или) напряжения постоянного тока. Устройство и при… Читать полное описание

Назначение

Нормирующие преобразователи сигналов термометров сопротивлений серии ТЕРМ НПТ предназначены для измерений и преобразований аналоговых сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в унифицированные сигналы силы тока и (или) напряжения постоянного тока.

Устройство и принцип работы

Принцип действия устройства основан на измерении входного аналогового сигнала от термопреобразователя сопротивления с преобразованием его в цифровую форму с помощью встроенного аналого-цифрового преобразователя (АЦП) и последующим преобразованием в унифицированный сигнал постоянного тока 4–20мА. Зависимость выходного сигнала от измеренной температуры линейная. Шины выходного тока преобразователя совмещены с шинами напряжения питания.

Номинальное напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

12…33 В

Тип датчика

ТС типа 50М, Pt100

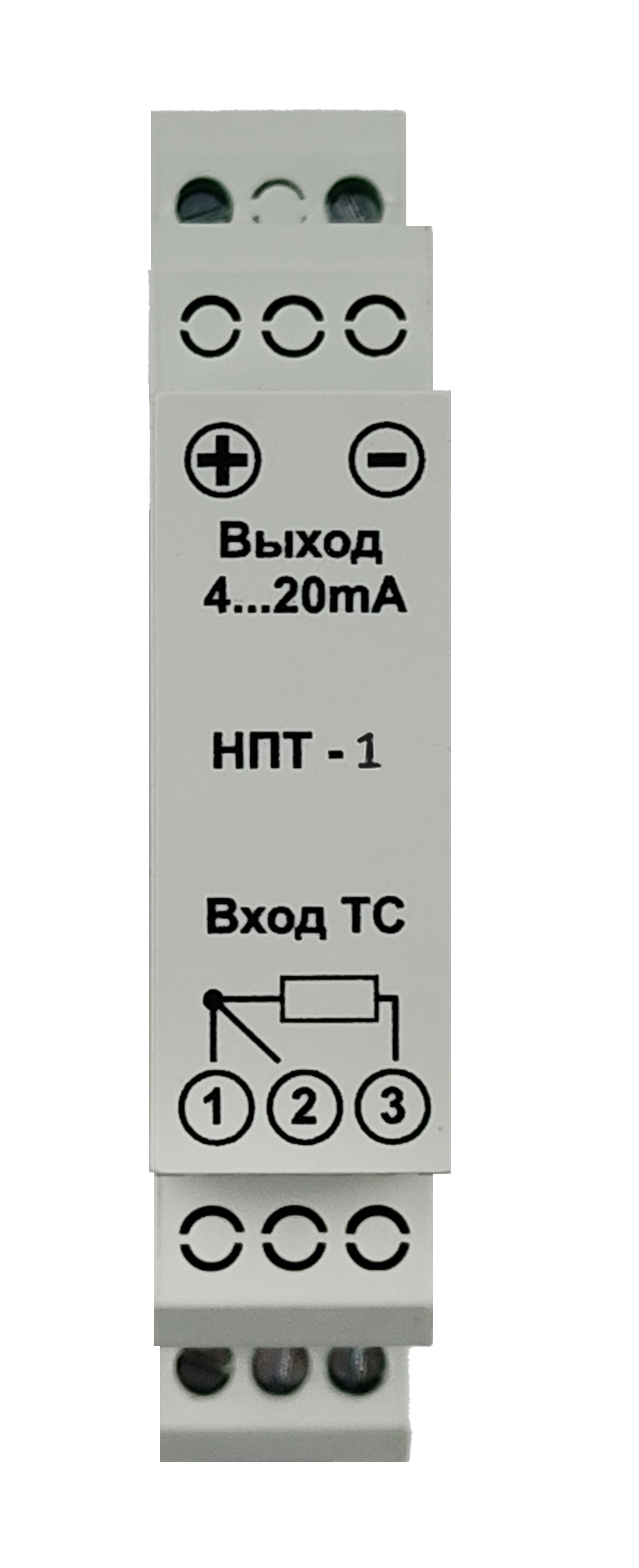

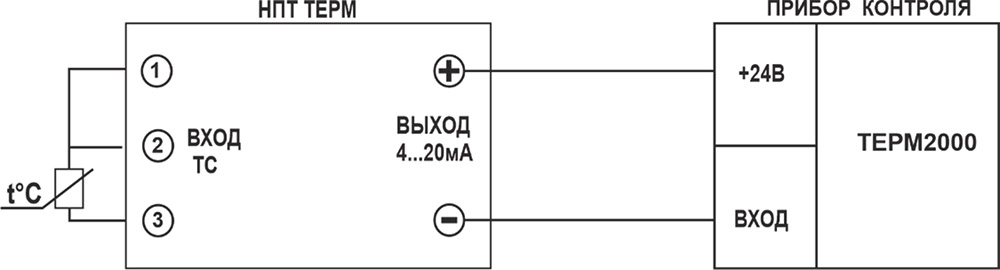

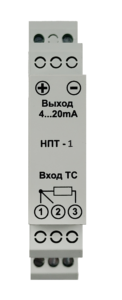

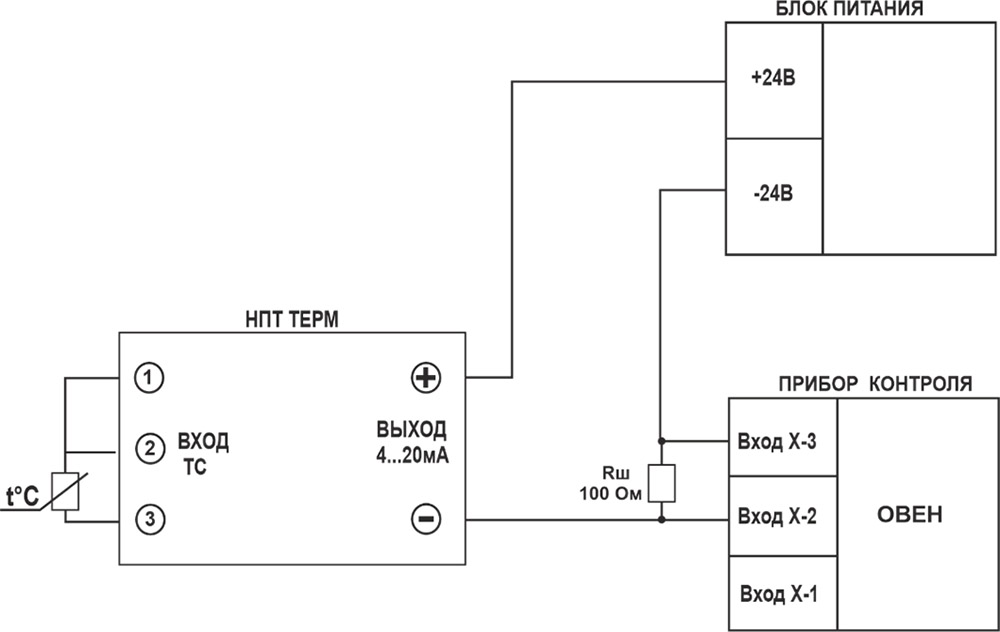

Схема подключения ТС

трехпроводная

Номинальный диапазон выходного тока

4-20мА

Функция преобразования входных сигналов

линейная

Основная погрешность преобразования, не более

±0,5%

Потребляемая мощность не более

0,7Вт

Гальваническая развязка (питания от входов/выходов)

нет

Температура эксплуатации

-40…+85°С

Относительная влажность воздуха, не более

85 %

Атмосферное давление

84...106,7 кПа

Время непрерывной работы

круглосуточно

Габаритные размеры

95x67x17 мм (один модуль DIN)

Степень защиты корпуса DIN

IP20

Масса, не более

100 г

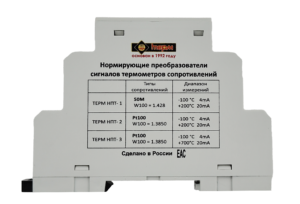

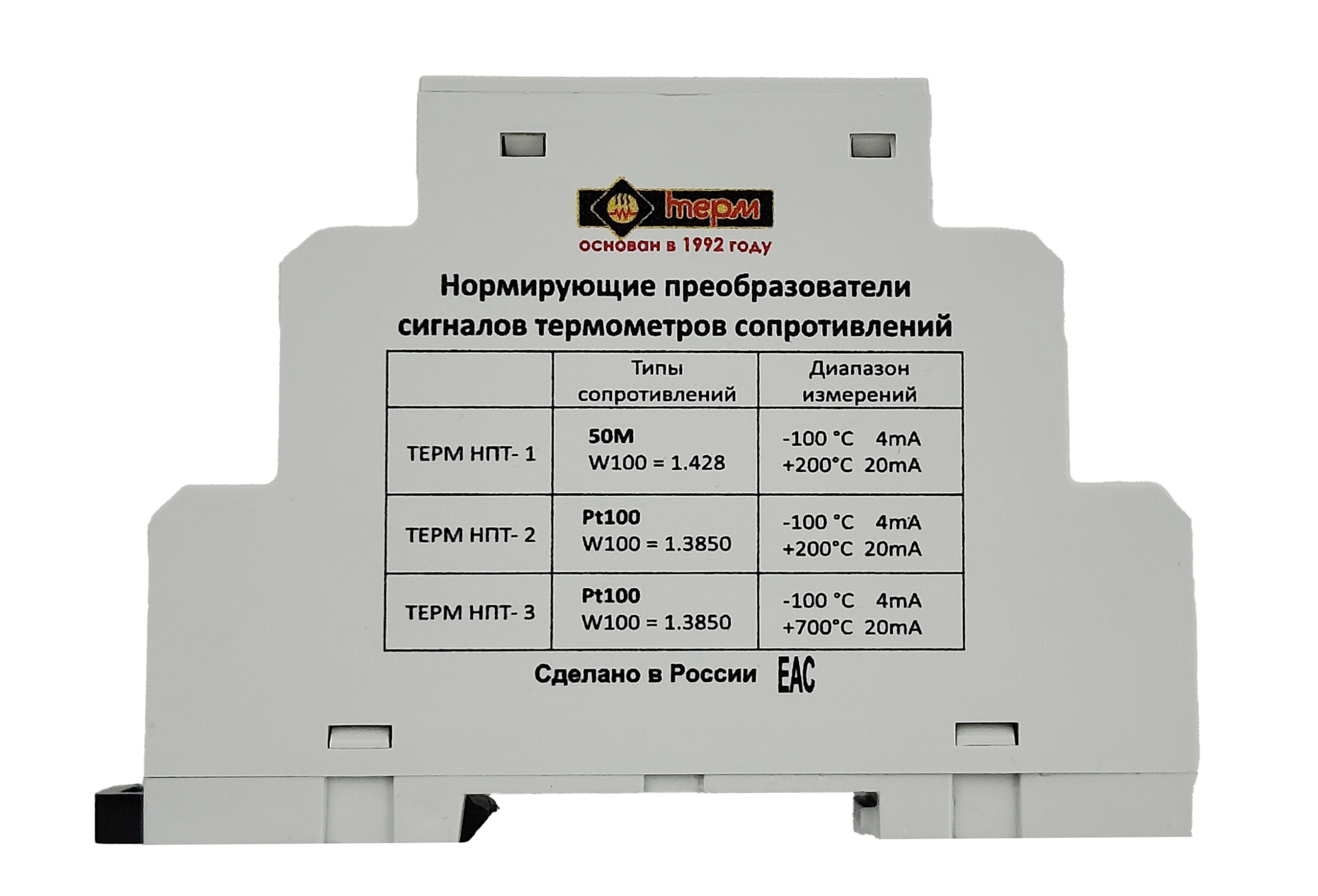

ТЕРМ НПТ-1

Совместимые типы сопротивлений для работы с термопреобразователями сопротивления типа 50М

W100=1.428

Температурный диапазон измерений

-100…+200°С

ТЕРМ НПТ-2

Совместимые типы сопротивлений для работы с термопреобразователями сопротивления типа Pt100

W100=1.3850

Температурный диапазон измерений

-100…+200°С

ТЕРМ НПТ-3

Совместимые типы сопротивлений для работы с термопреобразователями сопротивления типа Pt100

W100=1.3850

Температурный диапазон измерений

-100…+700°С

Преобразователь сигналов термометров сопротивлений ТЕРМ НПТ

1шт.

Руководство по эксплуатации, совмещенное с паспортом

1шт.

Коробка упаковочная

1шт.

РЭ (паспорт) Декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011
