Назначение
Двухканальный терморегулятор ТЕРМ-202 предназначен для управления температурой обогреваемых объектов по двум независимым каналам. ТЕРМ-202 может реализовывать алгоритм нагрева и охлаждения объектов, управлять нагревательными устройствами и холодильным оборудованием, в том числе системами кондиционирования и вентиляции.
ТЕРМ-202 ПОДДЕРЖИВАЕТ СЛЕДУЮЩИЕ ТИПЫ ДАТЧИКОВ:
- цифровые на основе элемента DS18B2/ DS1822, например, ST22;
- первичные преобразователи температуры типа ТСМ(50М) W100 = 1,4280 в трехпроводном исполнении;
- первичные преобразователи температуры типа ТСП(Pt100) W100 = 1,3850 в трехпроводном исполнени;
- унифицированные сигналы постоянного тока (4 – 20 мА).
ДИАПАЗОН РЕГУЛИРОВКИ ТЕМПЕРАТУРЫ ЗАВИСИТ ОТ ТИПА ИСПОЛЬЗУЕМОГО ДАТЧИКА.
Терморегулятор ТЕРМ-202 может работать в следующих режимах:
1) Прямой гистерезис (управление нагревом);
2) Обратный гистерезис (управление охлаждением);
3) П-образная логика (срабатывание при входе в границы);
4) U-образная логика (срабатывание при выходе за границы).

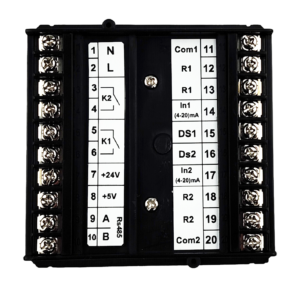

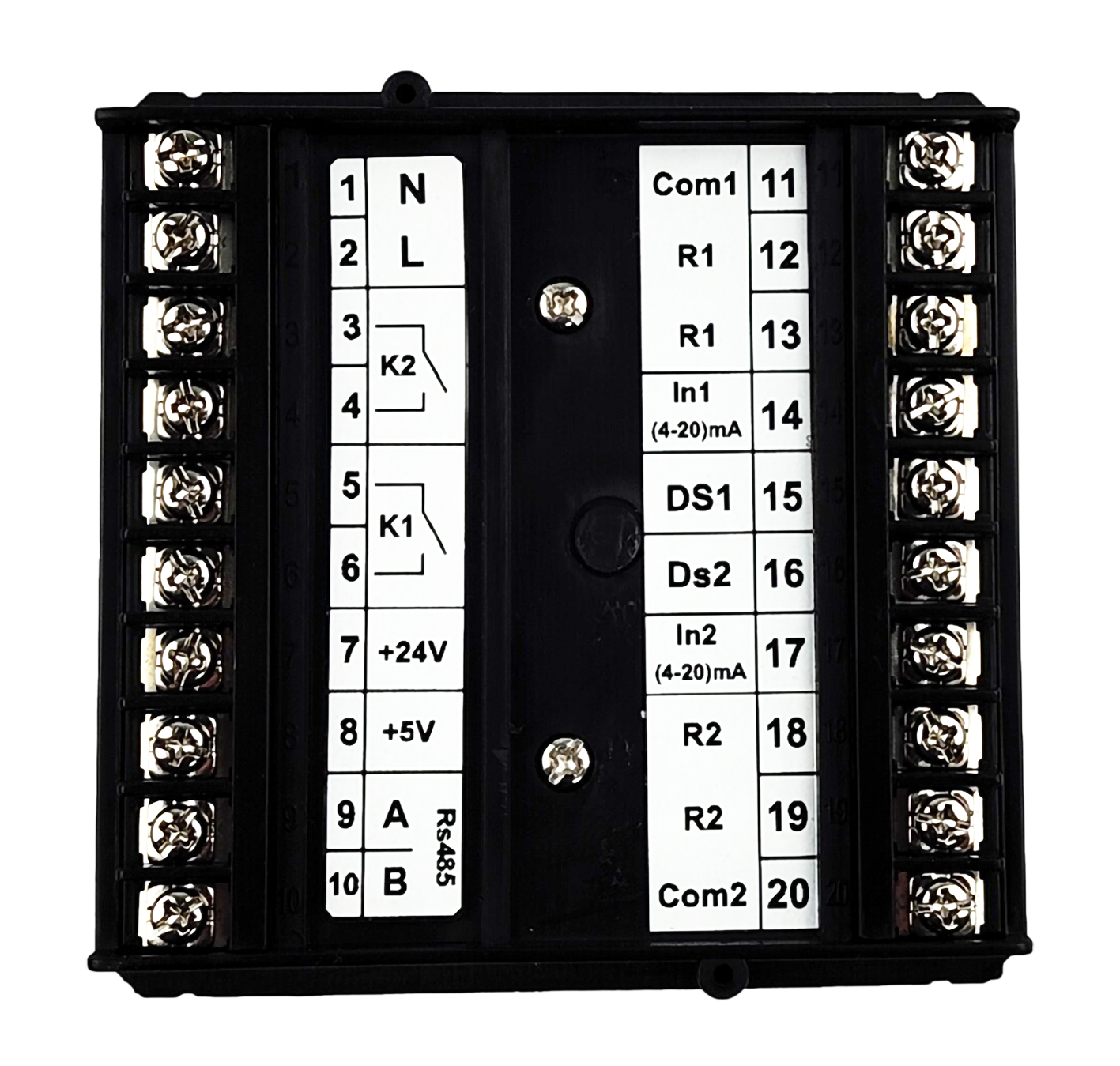

Управление производится встроенными реле (3А) через внешние силовые контакторы. Связь с внешними устройствами осуществляется посредством интерфейса RS-485 по протоколу Modbus RTU.
Устройство и принцип действия ТЕРМ-202:

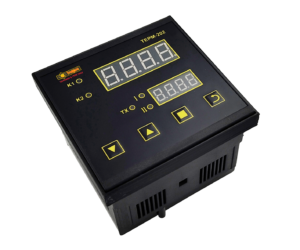

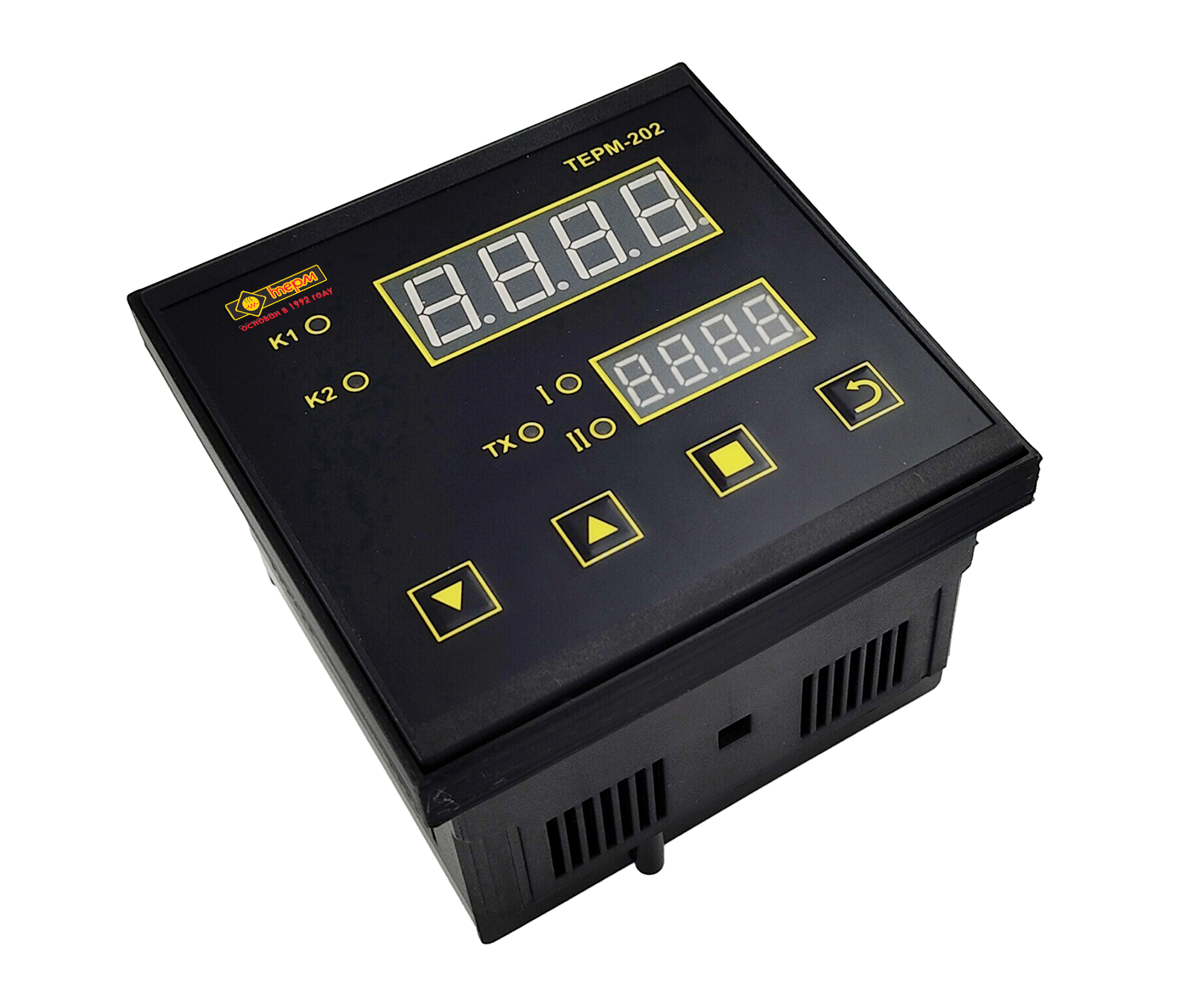

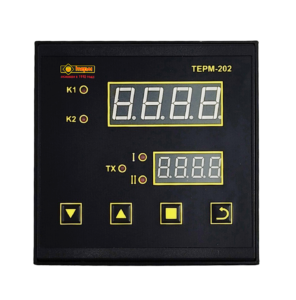

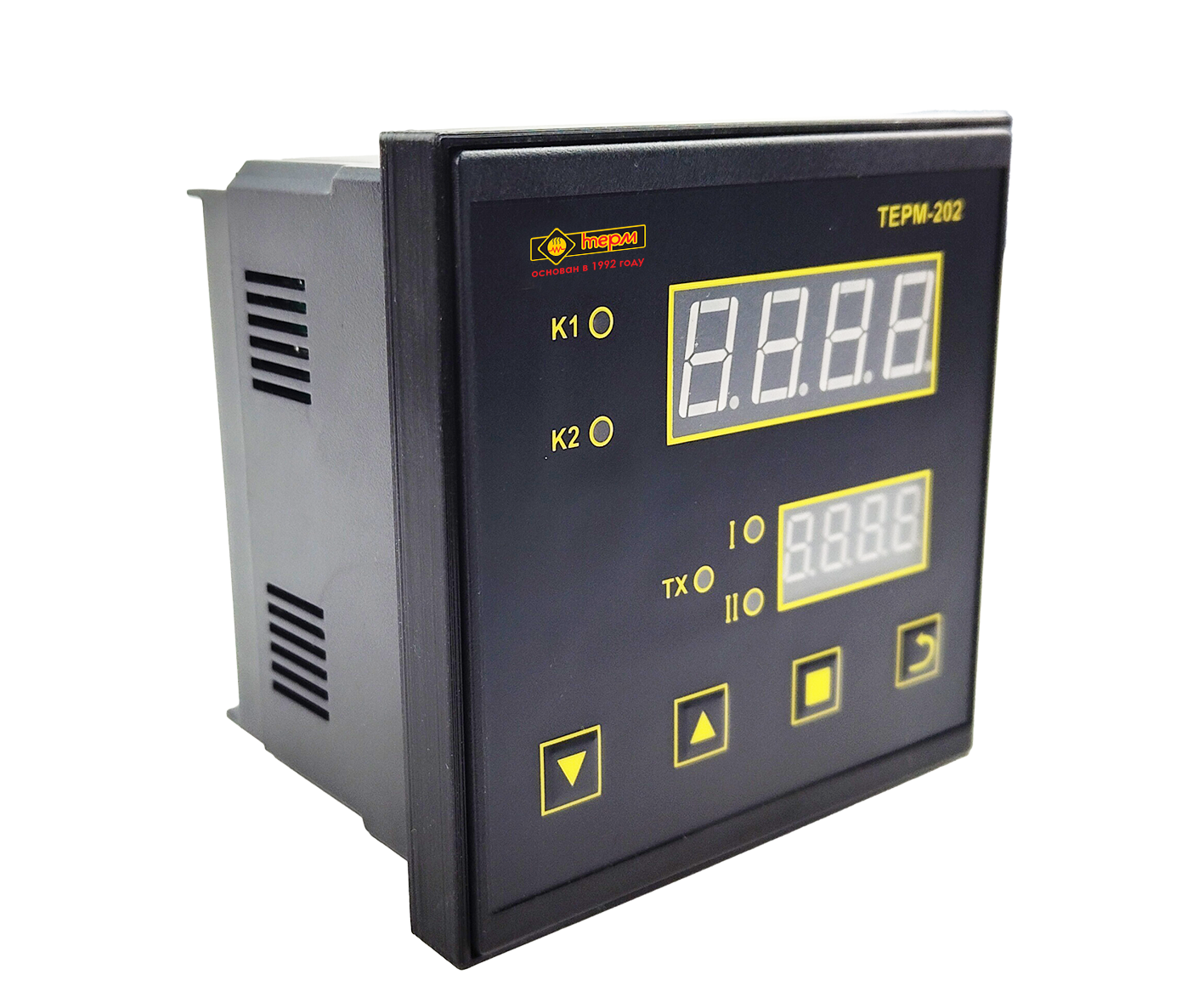

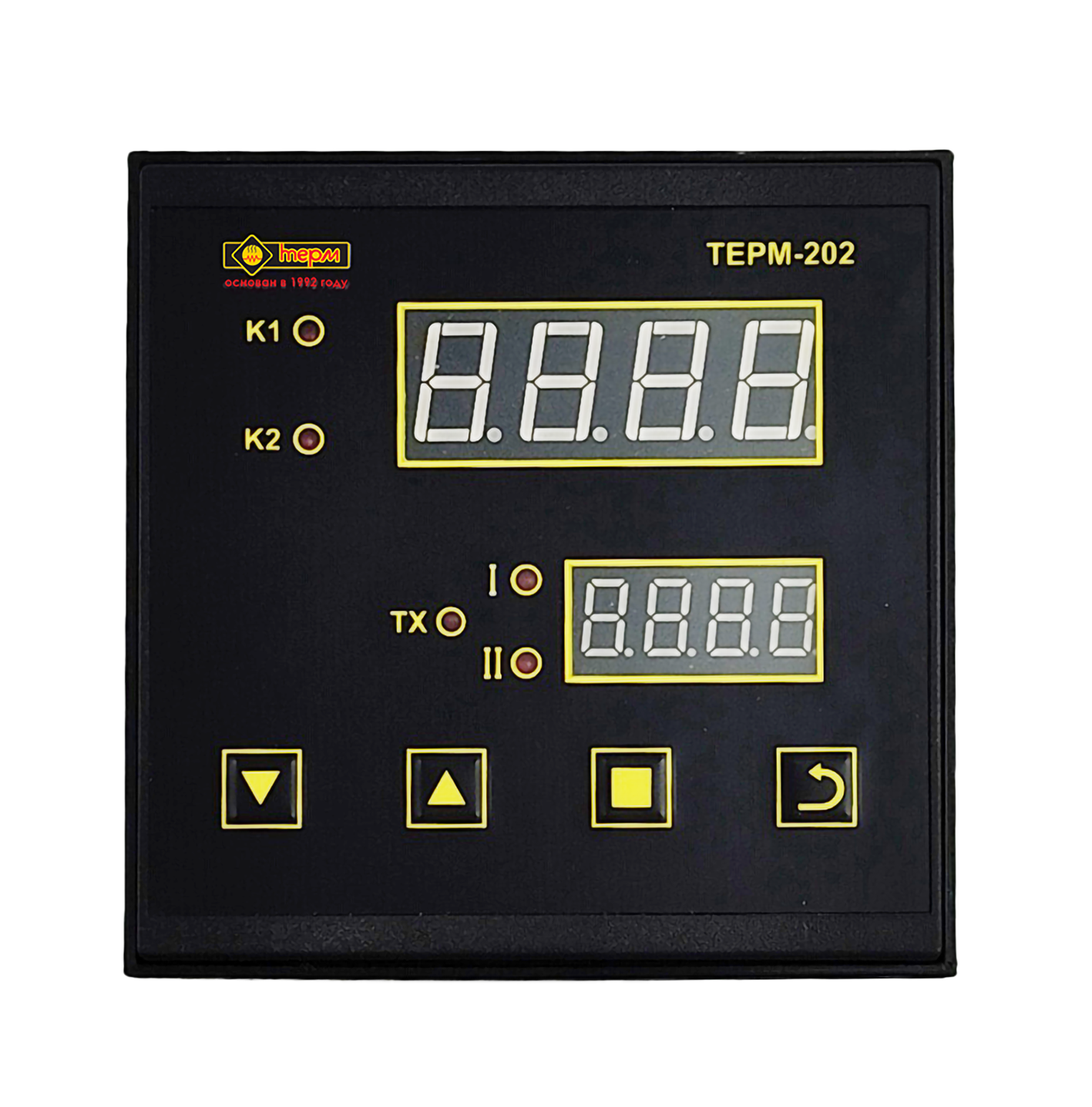

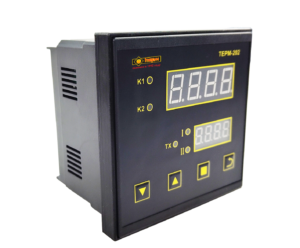

В любом из 4 режимов работы ТЕРМ-202 считывает сигналы подключенных датчиков температуры, вычисляя по полученным данным текущие значения измеряемых величин, отображает их на цифровом индикаторе и включает либо отключает нагрузку в соответствии с выбранным алгоритмом работы. Прибор также определяет неисправность датчика температуры и соединительных проводов. В случае аварии датчика терморегулятор включает индикацию ошибки. На объектах, где существует опасность замораживания, можно включить режим ограничения мощности при аварии датчика. В режиме ограничения мощности прибор работает по следующему алгоритму: 5мин — работа и 15мин — пауза. ТЕРМ-202 конструктивно выполнен в пластмассовом корпусе, предназначенном для щитового крепления. Для установки прибора в щит или на дверцу шкафа в комплекте прилагаются крепежные элементы. На лицевой панели расположены органы управления и индикация прибора.
