Назначение
Программируемый терморегулятор ТЕРМ-2000 – универсальный регулятор температуры, предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи.
Устройство и принцип работы

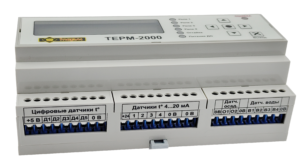

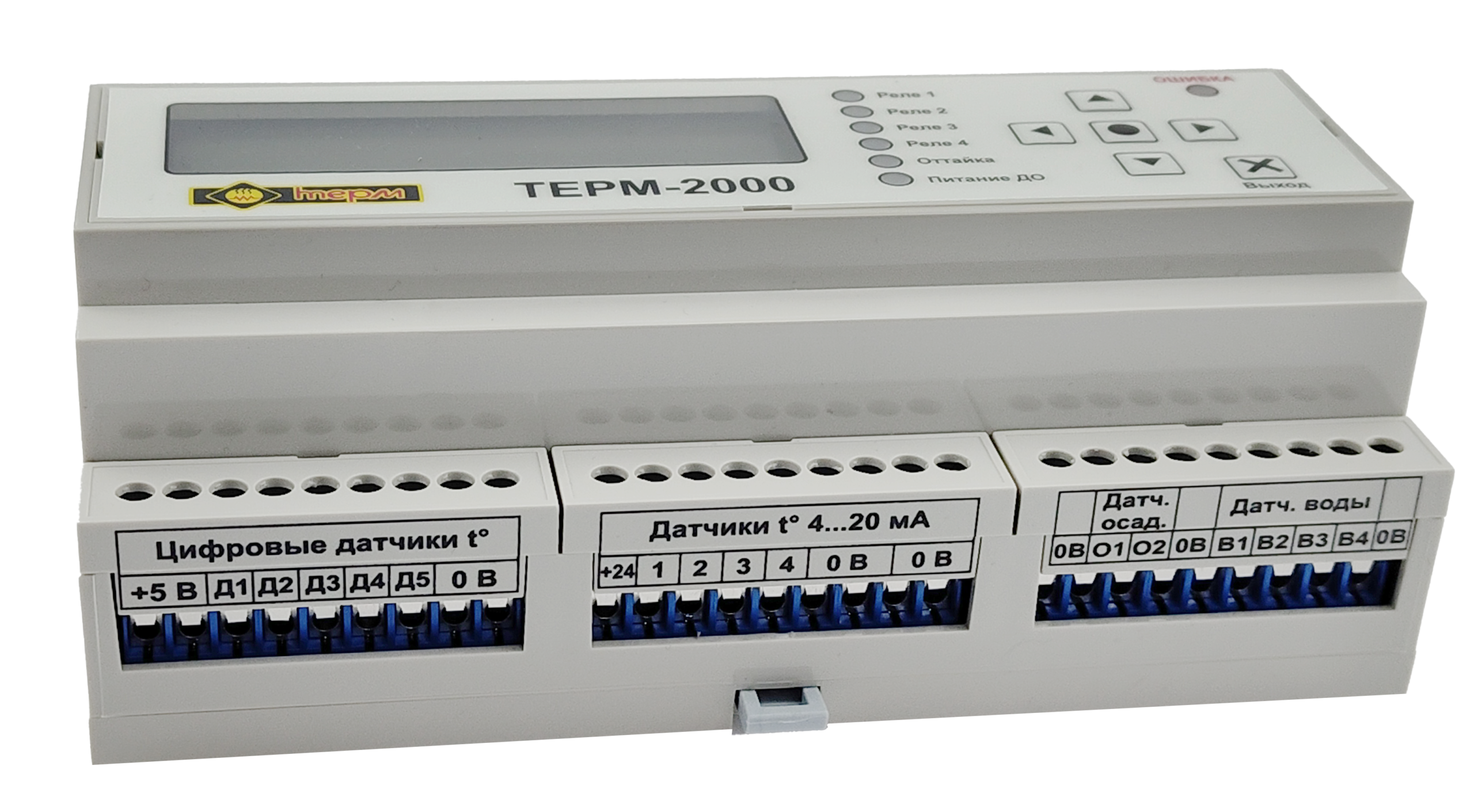

ТЕРМ-2000 управляет обогревом с помощью коммутации нагревательных кабелей через внешние контакторы. Терморегулятор ТЕРМ-2000 позволяет подключать цифровые и аналоговые датчики температуры воздуха и температуры поверхности, датчики осадков и воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе. Аналоговые датчики температуры могут использоваться только для измерения температуры обогреваемых поверхностей. Эти датчики должны подключаться к ТЕРМ-2000 с помощью нормирующих преобразователей температуры (НПТ) с выходным токовым сигналом 4-20 мА. ТЕРМ-2000 позволяет выбрать 1 из 4 алгоритмов работы в зависимости от типа обогреваемых объектов. При необходимости удалённого управления прибором можно подключить ТЕРМ-2000 к компьютеру (ПК) через интерфейс RS-485. Связь с ПК осуществляется по протоколу MODBUS RTU.
Режим работы ТЕРМ-2000
ТЕРМ-2000 позволяет поддерживать температуру независимо в каждой зоне обогрева в соответствии с выбранным алгоритмом работы прибора. Всего доступны 5 режимов работы:
1. «Труба» – поддержание заданной температуры обогреваемого объекта от минимальной tmin до максимальной tmax. Для каждого канала обогрева 1-4 необходимо подключить свой цифровой или аналоговый датчик (через НПТ) 1-4.
2. «Труба+» – поддержание заданной температуры обогреваемого объекта в зависимости от текущей температуры воздуха tвозд, и установленных значений минимальной и максимальной температур для этого объекта. В этом режиме необходим цифровой датчик температуры окружающего воздуха Д5, также возможно подключение цифровых или аналоговых датчиков температуры к каналам 1-4.
3. «Кровля/дор» – автоматически регулируемый электрообогрев для элементов кровли, крыш и т.п., а также участков земли перед зданиями и сооружениями типа входных групп и т.п., применяемый для предотвращения образования наледи на этих объектах. В этом режиме обязательно должен использоваться цифровой датчик температуры окружающего воздуха Д5, а также для экономии электроэнергии настоятельно рекомендуется подключать 1 или 2 датчика осадков и датчики воды на используемые каналы 1-4.
4. «Таймер» – режим управления нагревом без датчиков температуры по введённому периоду коммутации и коэффициенту мощности для каждого канала. В этом режиме не нужны ни датчики температуры, ни датчики осадков и воды.
5. «t датчиков» – отображение температуры со всех цифровых и аналоговых датчиков температуры, подключённых к прибору.
Функция «Задержки» – это пункт установки задержек включения и выключения реле независимо для каждого из 4 каналов. Задержки работают в режимах «Труба», «Труба+» и «Кровля/Дор».
