Назначение

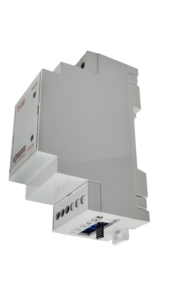

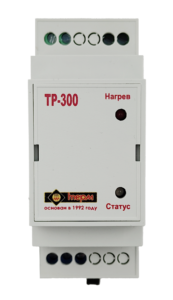

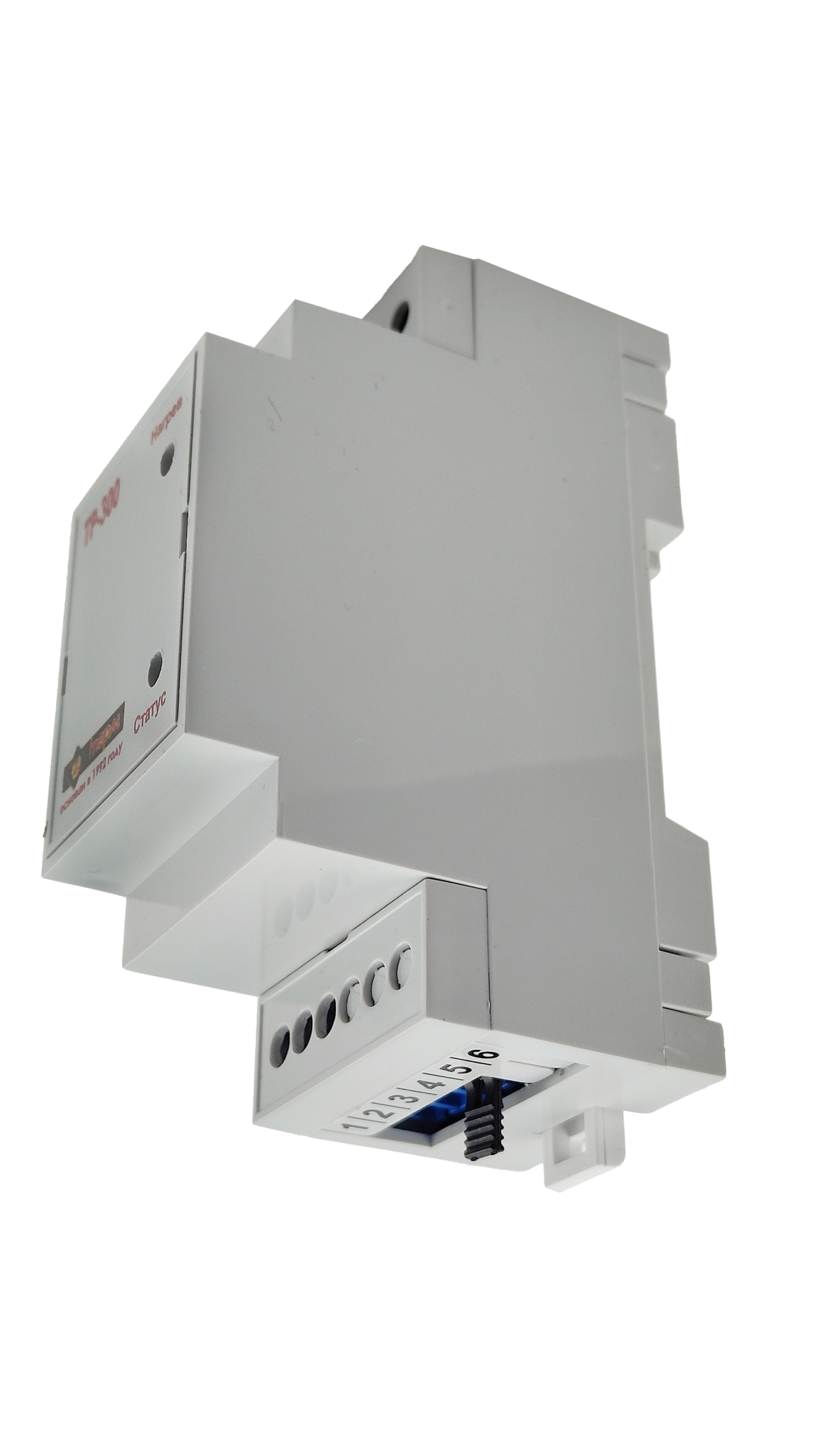

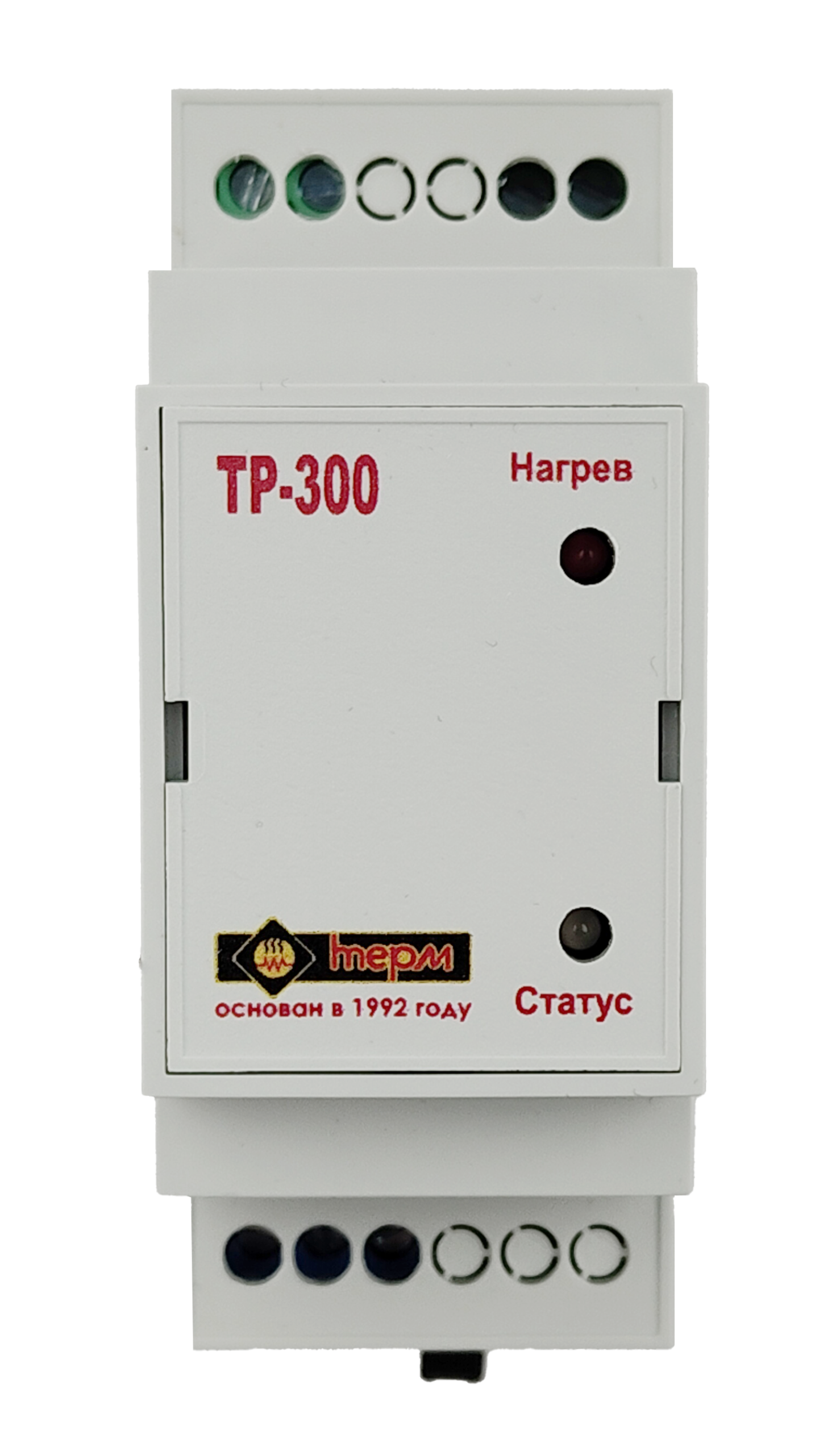

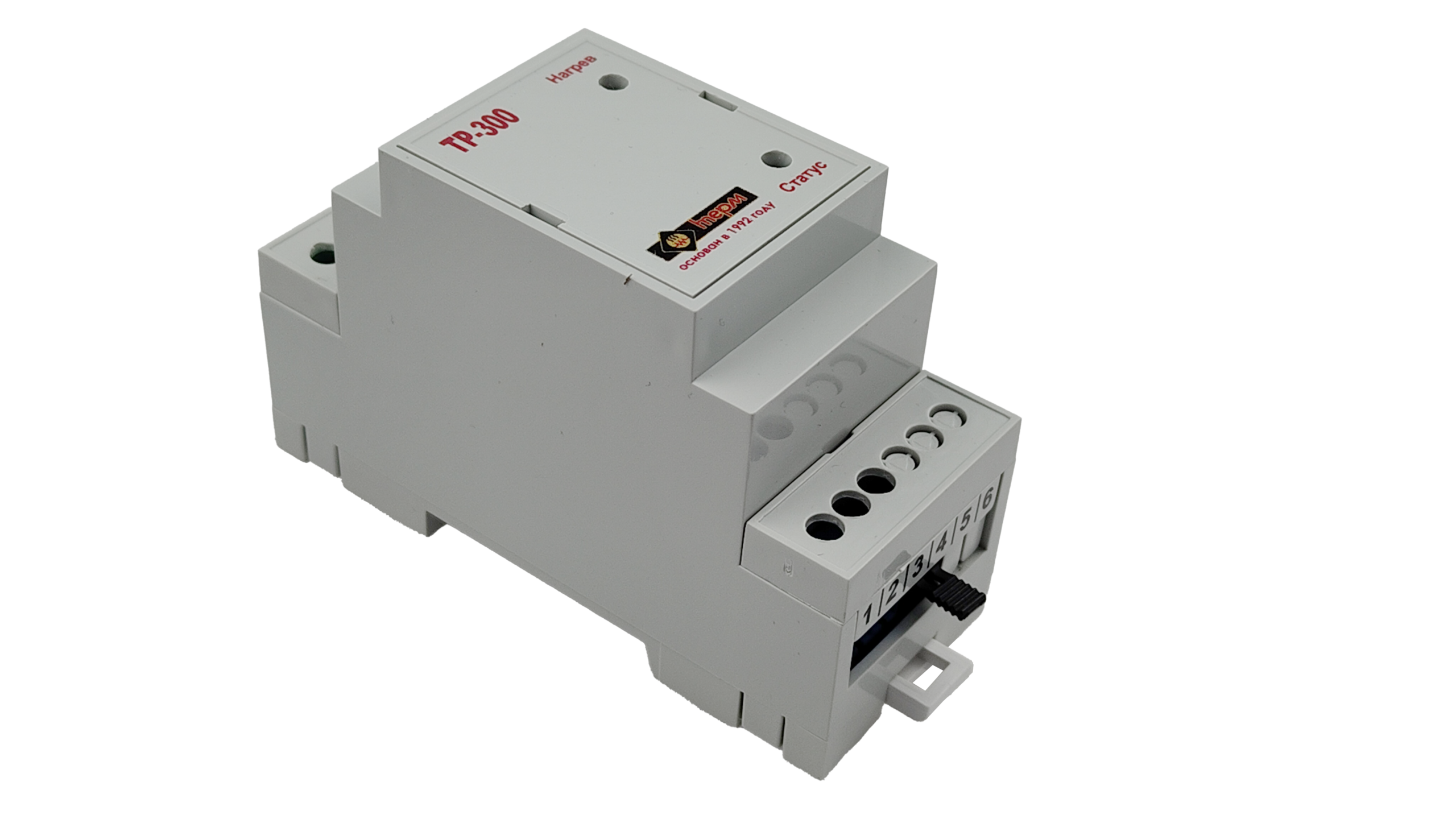

Терморегулятор ТР-300 предназначен для автоматического поддержания температуры обогреваемого объекта в заданном диапазоне. Управление может производиться как встроенным реле (16А), так и через внешние контакторы.
Устройство и принцип работы
К терморегулятору подключается датчик температуры TS05 или TS04. Терморегулятор считывает значение с датчика температуры и в зависимости от разницы заданной и текущей температуры объекта включает или отключает обогрев. Прибор также определяет неисправность датчика температуры и соединительных проводов. В случае обрыва или замыкания датчика, терморегулятор включает индикацию ошибки и переходит в режим ограничения мощности. В режиме ограничения мощности прибор работает по следующему алгоритму: 20 минут — нагрев; 30 минут — пауза.
Порядок работы
Терморегулятор ТР-300 предназначен для установки в шкафу управления на DIN-рейке. К терморегулятору подключается датчик температуры TS04, либо датчик температуры TS05. Стандартное значение температуры +3…+5 °С, на заказ может быть установлена любая температура в пределах -55…+125 °С с учётом требуемого гистерезиса – чем меньше гистерезис (разница между начальной и конечной температурой), тем точнее поддерживается температура объекта, но коммутация реле происходит чаще, поэтому сокращается срок его службы.
Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью.
