Назначение

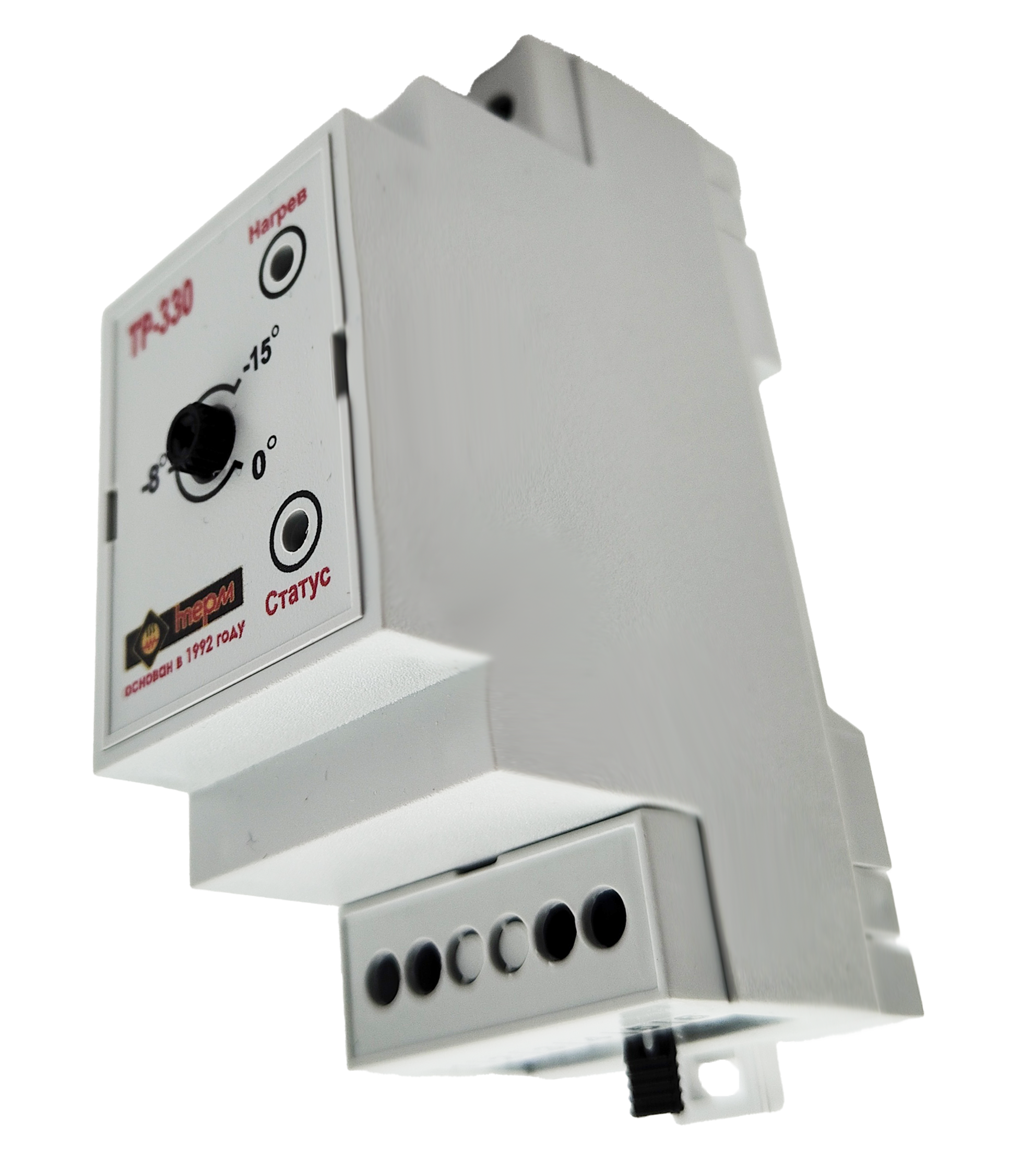

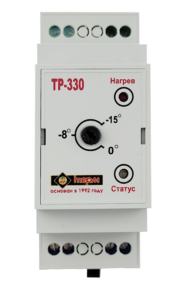

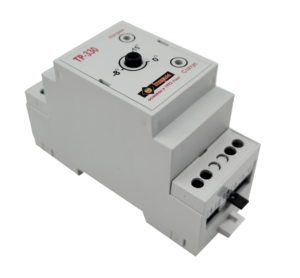

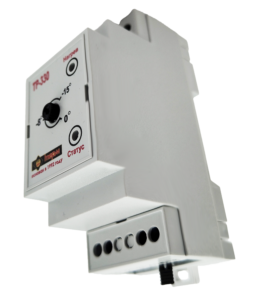

Терморегулятор ТР-330 предназначен для автоматического управления антиобледенительными системами в заданном температурном диапазоне. Управление может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы.
Устройство и принцип работы
К терморегулятору обязательно подключается датчик температуры воздуха TS05 и датчик воды (по желанию пользователя). Прибор включает обогрев, только когда температура окружающего воздуха находится в заданном диапазоне.

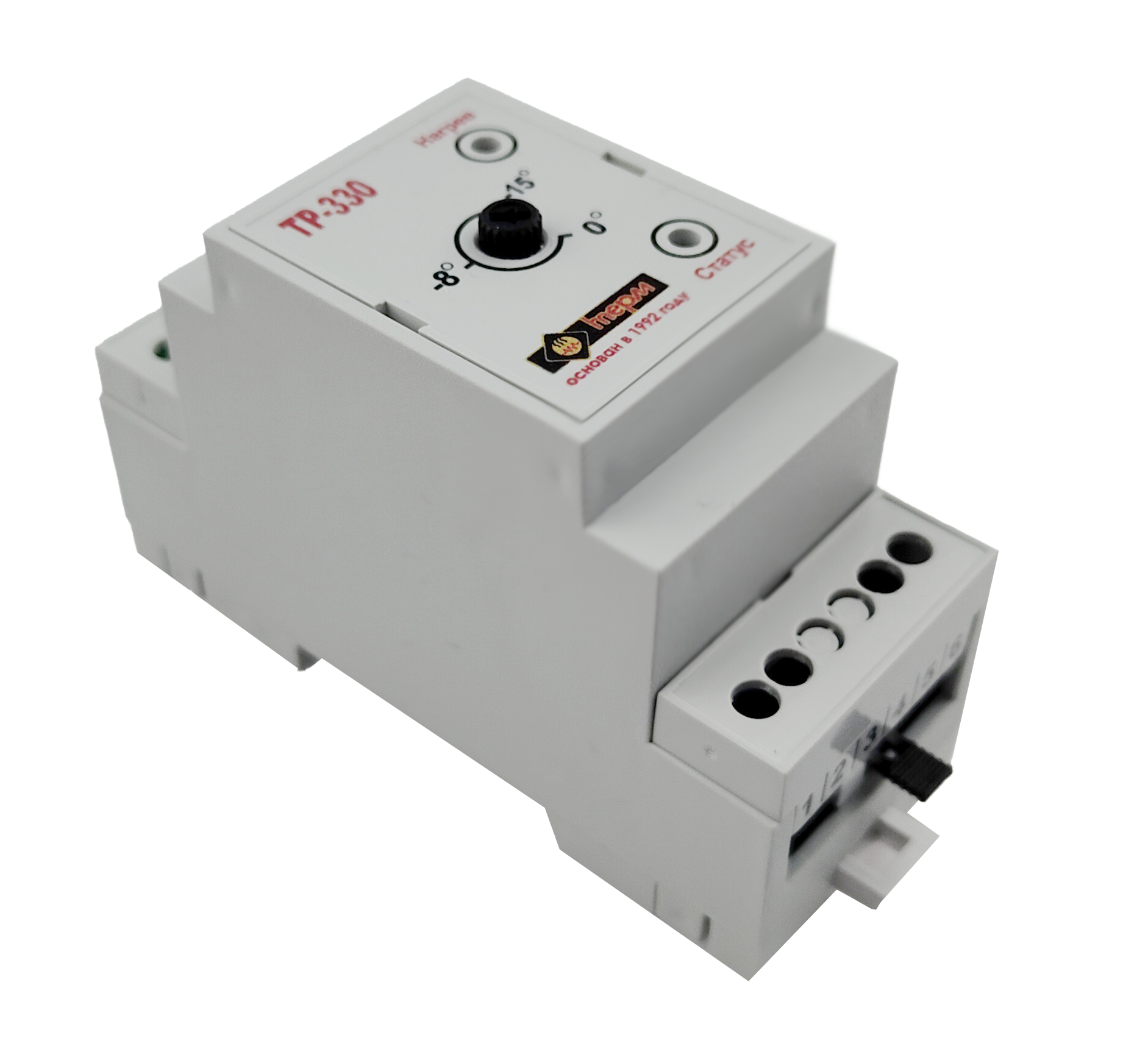

Верхняя граница диапазона +5 °С. Нижняя граница диапазона устанавливается от 0 до -15 °С. В зависимости от того, используется или нет датчик воды, прибор может работать в двух режимах, которые выбираются установкой джампера (перемычки) на 4-м контакте нижней контактной колодки.
Порядок работы
Терморегулятор предназначен для установки в шкаф управления. Корпус терморегулятора монтируется на DIN-рейку. Подключение питания терморегулятора производится через вводной автомат (не более 6А, характеристика С) после проверки всех соединений. К терморегулятору необходимо подсоединить датчик температуры, нагрузку/управляемый контактор, провода питания. Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью.
