Монтажный комплект предназначен для ремонта или сростки (соединения) электрического нагревательного кабеля марки TERM-M (ЗХ).
Описание комплекта

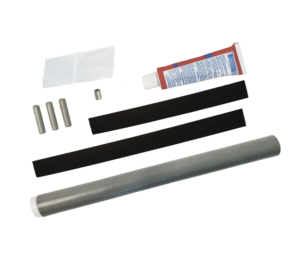

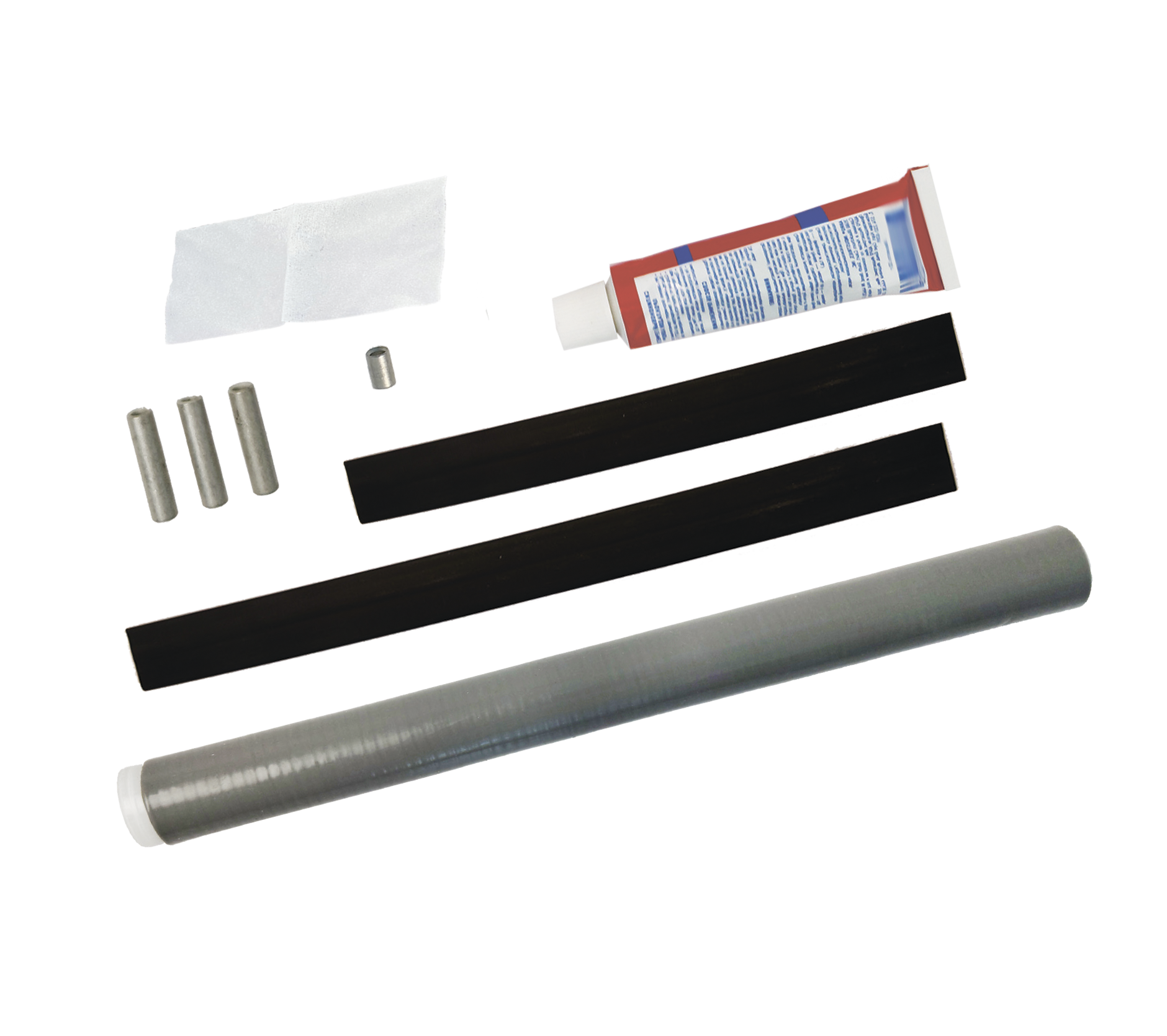

Комплект обеспечивает взрывозащищённое соединение и состоит из набора среднетемпературных и высокотемпературных усаживаемых трубок, силовых обжимных гильз, высокотемпературного силиконового герметика и вспомогательных материалов. Гильзы соединяют каждую токоведущую (греющую) жилу методом опрессовки. Внутренняя термоусаживаемая трубка изолирует соединённые греющие жилы. Металлическая оплётка заземления нагревательного кабеля соединяется с помощью укороченной обжимной гильзы и распределяется по поверхности термоусаженной трубки для обеспечения непрерывности цепи заземления. Внешняя трубка холодной усадки и трубка термоусаживаемая укрывают место соединения, обеспечивая механическую защиту и изоляцию. Герметизация достигается за счёт плотного обжатия трубок при термоусадке и дополнительного нанесения высокотемпературного силиконового герметика в зону соединения перед усадкой, что обеспечивает полную герметичность и долговечность.
Обеспечение взрывозащищенности
Взрывозащищенность комплектов для нагревательного кабеля постоянной мощности TERM-M(3X) обеспечивается видом взрывозащиты — защита вида «е» по ГОСТ Р МЭК 60079-7-2012 и выполнением их конструкции в соответствии с требованиями ГОСТ IEC 60079-30-1- 2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), что подтверждено результатами испытаний.
Подходят для замены аналогов
LLS-SK 3×4,00-01, LLS-SK 3×4,00-02, LLS-SK 3×4,00-03, LLS-SK 3×4,00-04, LTS HH 2, LTF HH 2/4
