Монтажный комплект предназначен для соединения электрического нагревательного кабеля марки TERM-M (ЗХ) с установочным проводом (холодным концом). Монтажный комплект необходим в случаях, когда требуется электрическое подключение нагревателя к соединительной коробке через установочный провод.
Описание комплекта

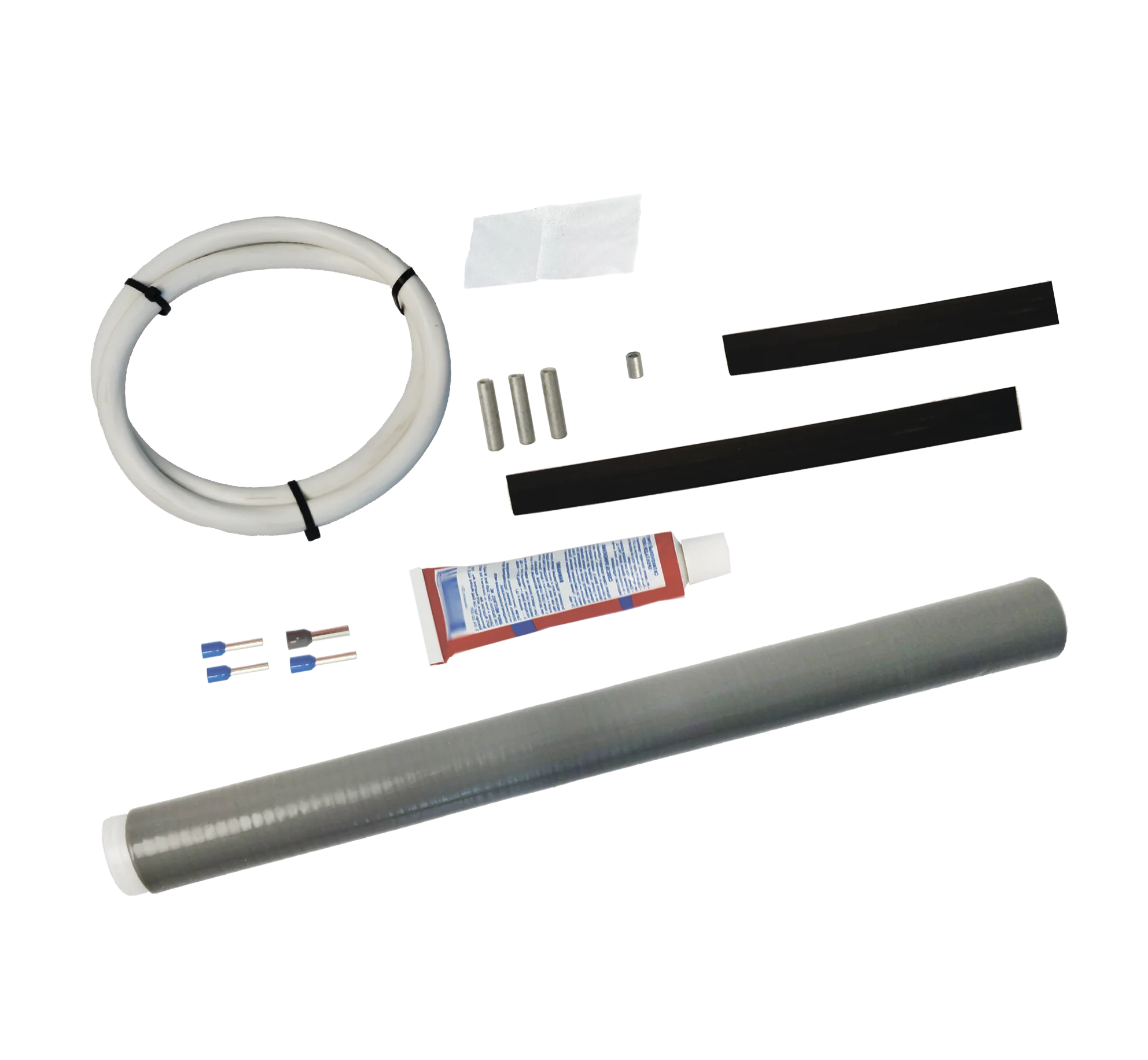

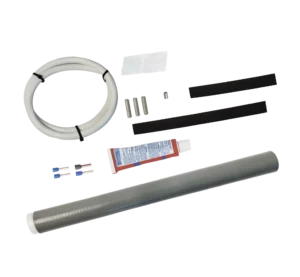

Комплект обеспечивает взрывозащищённое соединение и состоит из набора среднетемпературных и высокотемпературных усаживаемых трубок, силовых обжимных гильз, высокотемпературного силиконового герметика и вспомогательных материалов. Гильзы соединяют каждую токоведущую (греющую) жилу нагревательного кабеля с соответствующей жилой установочного провода методом опрессовки. Внутренняя термоусаживаемая трубка изолирует соединённые токоведущие жилы. Металлическая оплётка заземления нагревательного кабеля соединяется с жилой (в зелёной изоляции) установочного провода с помощью укороченной обжимной гильзы и распределяется по поверхности термоусаженной трубки для обеспечения непрерывности цепи заземления. Внешняя трубка холодной усадки и термоусаживаемая трубка укрывают место соединения, обеспечивая механическую защиту и изоляцию. Герметизация достигается за счёт плотного обжатия трубок при термоусадкеи дополнительного нанесения высокотемпературного силиконового герметика в зону соединения перед усадкой, что обеспечивает полную герметичность и долговечность.
Обеспечение взрывозащищенности
Взрывозащищенность комплектов для нагревательного кабеля постоянной мощности TERM-M(3X) обеспечивается видом взрывозащиты — защита вида «е» по ГОСТ Р МЭК 60079-7-2012 и выполнением их конструкции в соответствии с требованиями ГОСТ IEC 60079-30-1- 2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), что подтверждено результатами испытаний.
Подходят для замены аналогов
LLS-TK 3×1,50-01, LLS-TK 3×1,50-02, LLS-TK 3×1,50-03, LLS-TK 3×1,50-04, LTS HC 1/1, LTF HC 1/4
