Обогрев крыш, кровли

Введение

Образование наледи, сосулек и снежных завалов на крышах — проблема, актуальная для любого региона с холодным климатом. Резкие перепады температур, частые переходы через 0°C, обильные снегопады — всё это создаёт условия, при которых кровля и водосточная система подвергаются колоссальным нагрузкам. Снег и лёд разрушают кровельные материалы, водостоки деформируются, а сосульки и падающие глыбы льда представляют прямую угрозу для жизни и здоровья людей.

Система обогрева кровель ТЕРМ — это комплексное инженерное решение, позволяющее автоматически и эффективно предотвращать обледенение, обеспечивая безопасность, долговечность кровли и комфорт эксплуатации здания в зимний период.

Принцип работы: интеллектуальный подход к обогреву

Вопреки распространённому мнению, система обогрева кровли работает не постоянно, а исключительно в моменты, когда это действительно необходимо. Алгоритм работы построен на трёх ключевых этапах:

Мониторинг погодных условий.В состав системы входит мини-метеостанция (контроллер) и комплект датчиков, которые непрерывно отслеживают два критических параметра: температуру воздуха и наличие влаги (осадки, таяние снега, повышенная влажность).
. Режим ожидания и активация. Система настроена на рабочий температурный диапазон от +5°C до –15°C — именно в этом коридоре вода находится в зоне риска замерзания. Как только температура попадает в этот диапазон и датчик влажности фиксирует снегопад, дождь или образование наледи, контроллер подаёт команду на включение нагревательных элементов.
Отвод талой воды и автоматическое отключение. Нагревательные кабели прогревают края кровли, желоба, воронки, ендовы и водосточные трубы, обеспечивая беспрепятственный сход талой воды в дренажную систему. Как только температура выходит за пределы рабочего диапазона (становится теплее +5°C или холоднее –15°C) или водостоки оказываются сухими, система автоматически отключается.

Важно: корректная работа системы во всём температурном диапазоне возможна только при соблюдении расчётной мощности нагрева. Недостаток мощности приведёт к тому, что система не справится с нагрузкой при сильном морозе, а её избыток — лишь к перерасходу электроэнергии.

Нормативная база

Проектирование и монтаж систем противообледенения регламентируются СП 17.13330.2016, п. 9.13 «Водоотвод с кровли и снегозадержание» , что подтверждает необходимость применения таких систем в качестве обязательного элемента обеспечения безопасности эксплуатации зданий.

Применяемое оборудование

ГК «ТЕРМ» предлагает полный спектр оборудования для построения систем антиобледенения. Вся продукция производится в России и отличается высоким уровнем унификации, серийности и надёжности.

1. Нагревательные секции

В системе используются нагревательные кабели двух типов:

Саморегулирующийся греющий кабель — интеллектуальный нагревательный элемент, который автоматически изменяет мощность выделяемого тепла в зависимости от температуры окружающей среды. Это обеспечивает оптимальное энергопотребление и предотвращает перегрев.

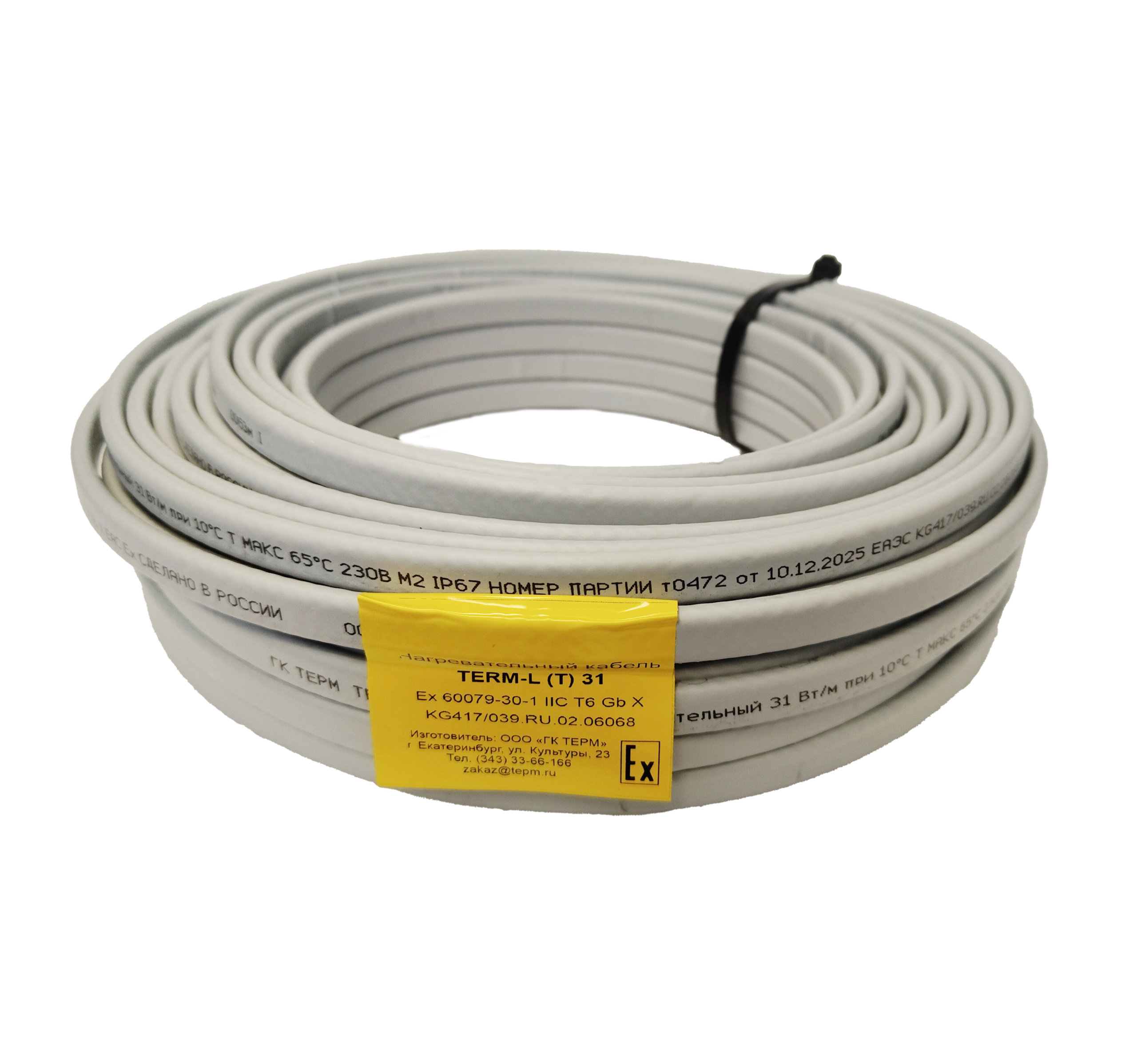

TERM-L Кабель нагревательный саморегулирующийся

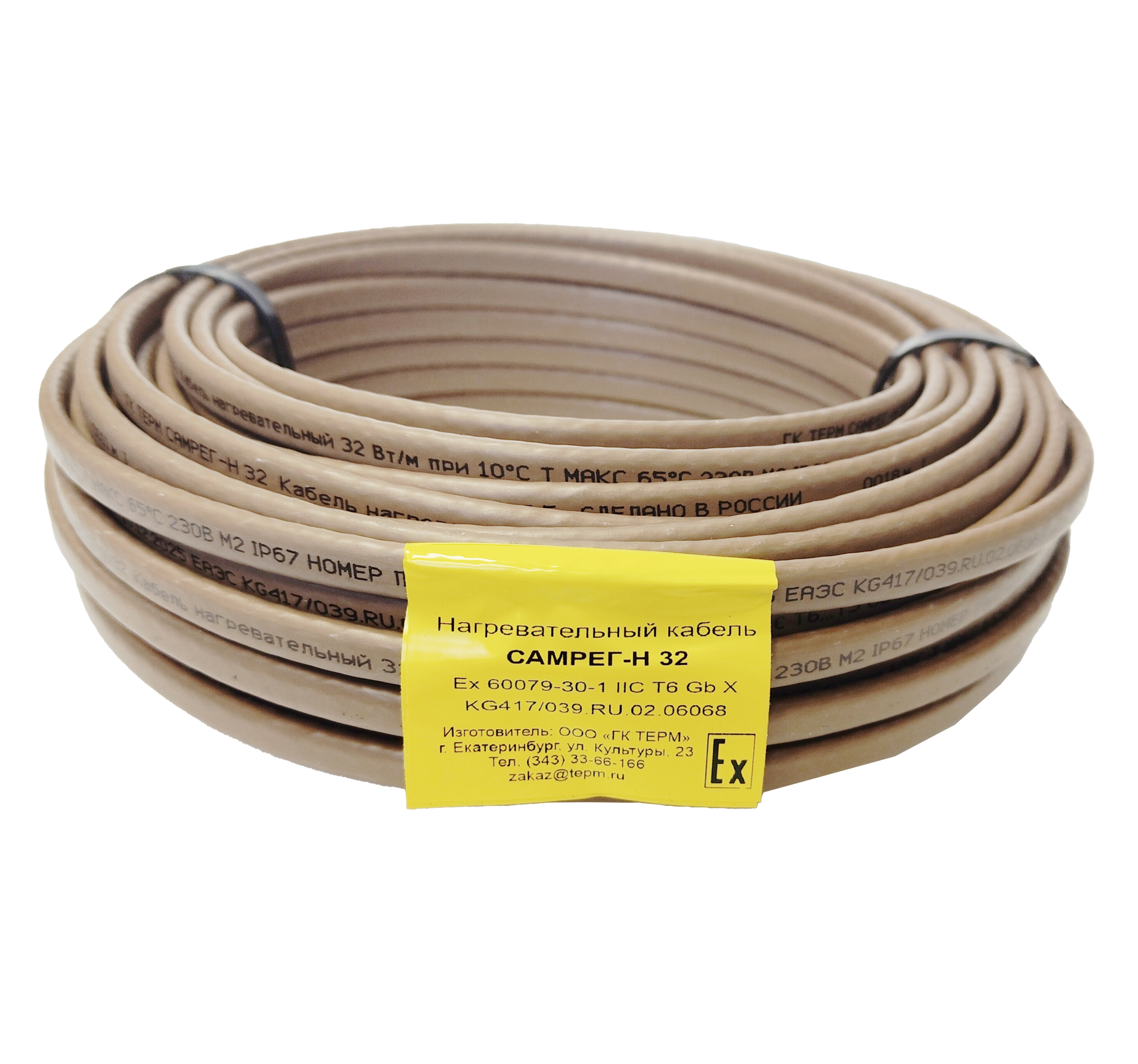

САМРЕГ-Н Кабель нагревательный саморегулирующийся

Резистивный греющий кабель — классическое решение с постоянной мощностью, применяемое на участках с чётко заданными теплопотерями.

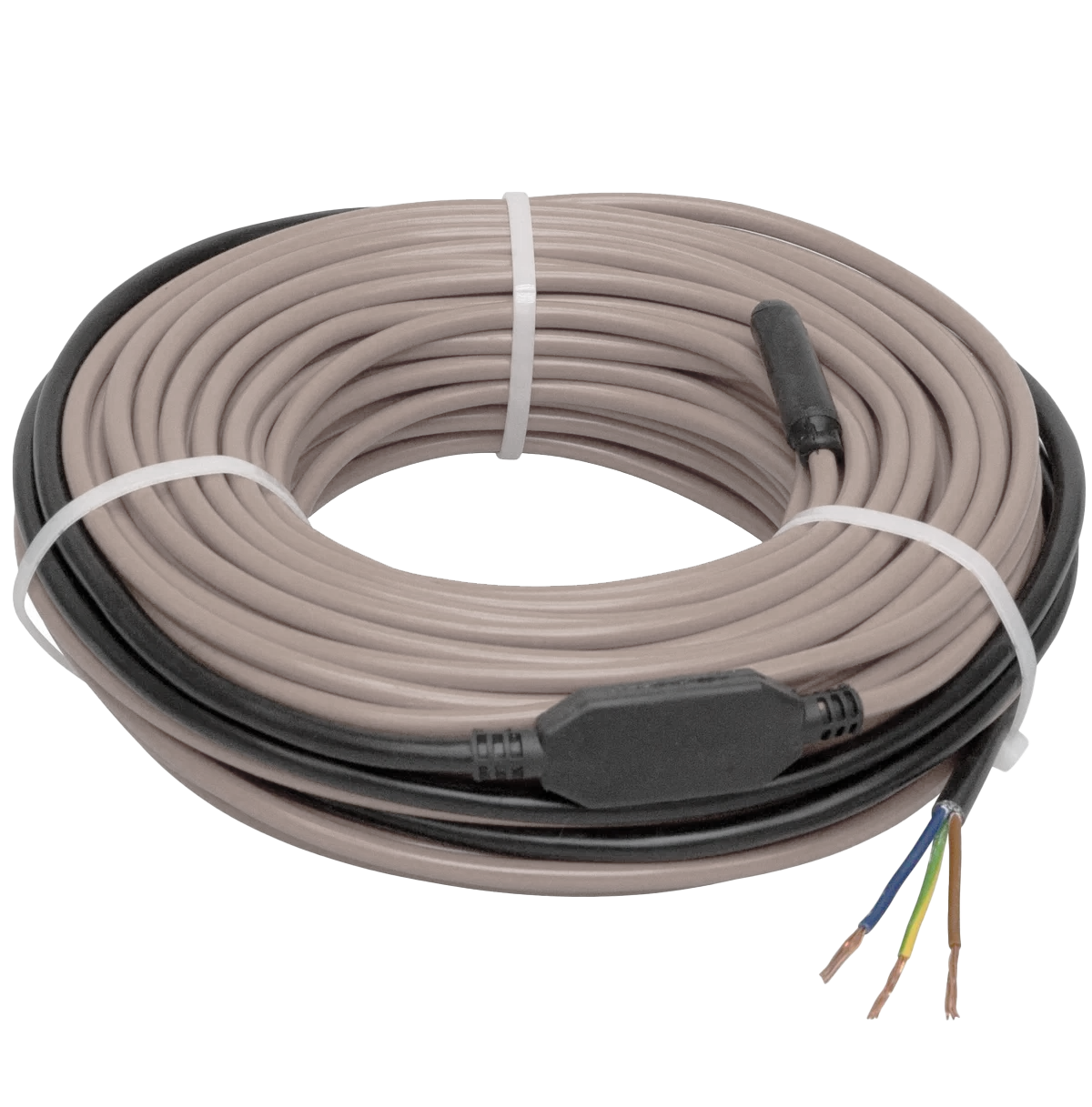

TERM 30R-Т Секции нагревательные кабельные

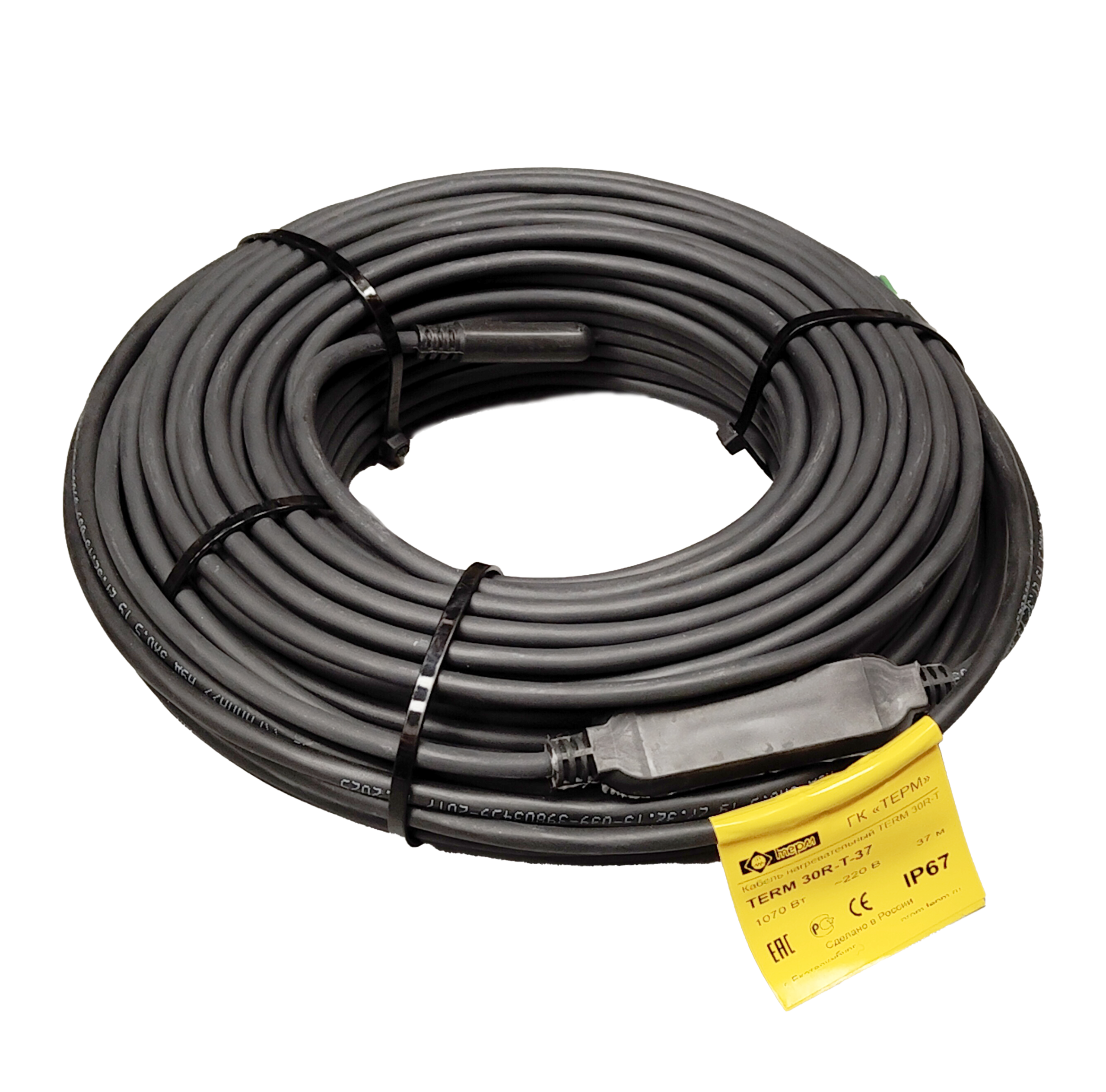

TERM 30R Секции нагревательные кабельные

2. Блоки управления серии «ICEFREE»

Микропроцессорные терморегуляторы ICEFREE предназначены для автоматического управления обогревом наружных поверхностей и предотвращения образования наледи и сосулек.

Модификации:

ICEFREE-TS — специализированное решение для обогрева элементов крыши: лотков, желобов, водосточных труб и т.п.
ICEFREE-TD — предназначена для обогрева открытых площадок, пандусов, входных групп, ступеней и других горизонтальных поверхностей.

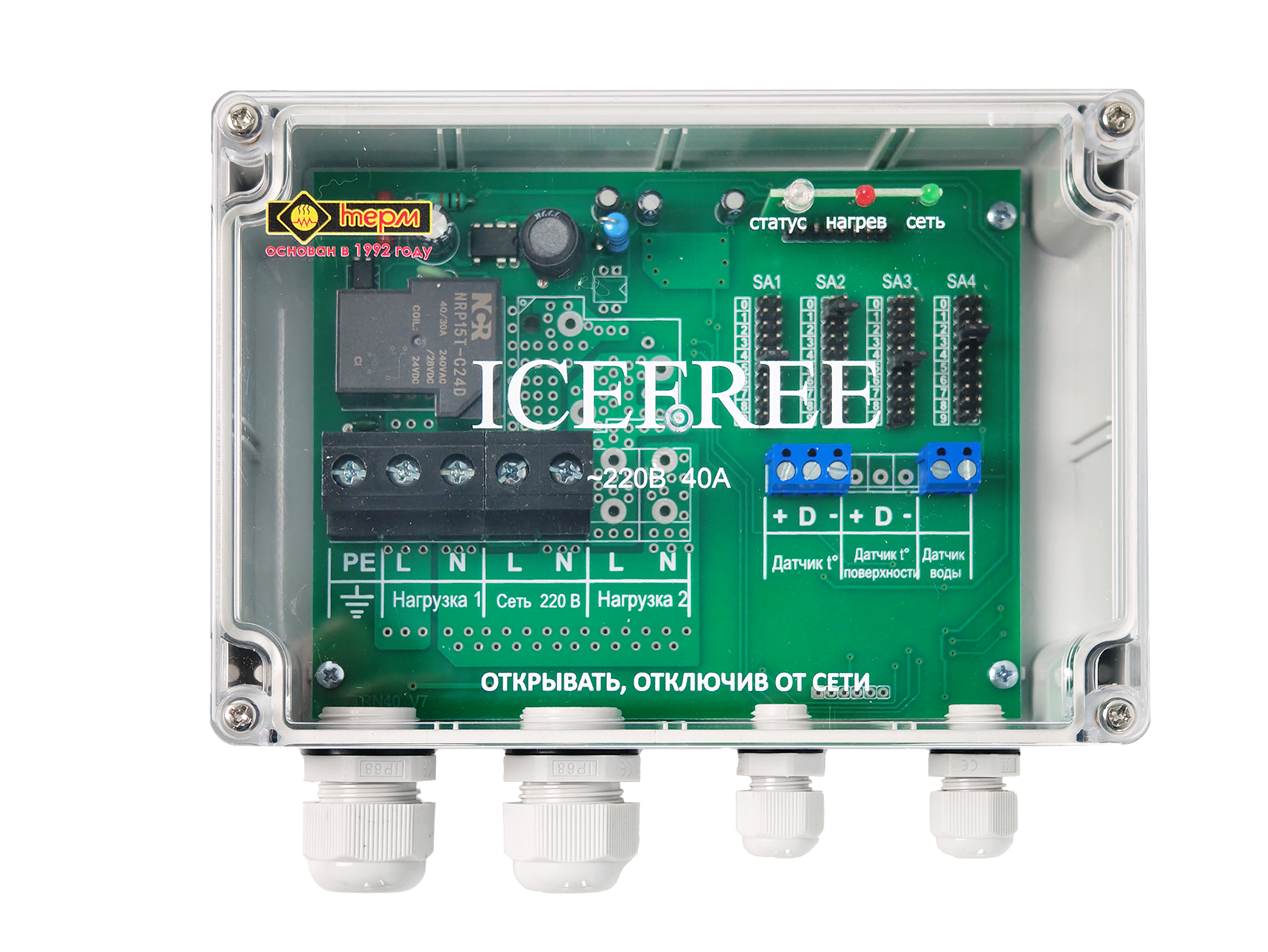

ICEFREE TD-40

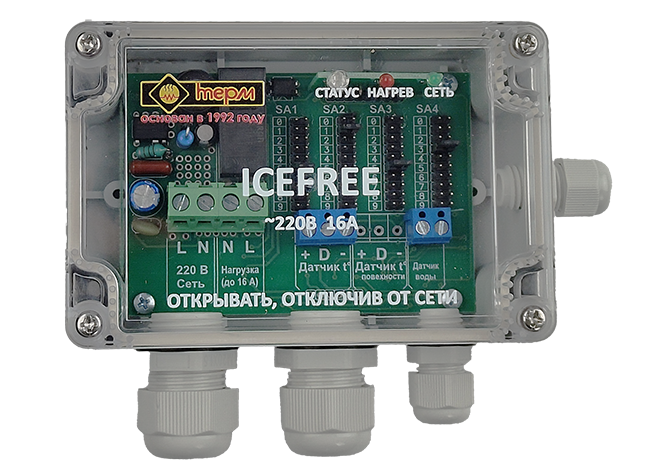

ICEFREE TD-16

ICEFREE TS-40

ICEFREE TS-16

Технические характеристики ICEFREE:

Параметр	Значение
Номинальное напряжение	220 В
Частота питающей сети	50 Гц
Степень защиты	IP65
Максимальный ток коммутации (TR‑16 / TR‑40)	16 А / 40 А
Точность поддержания температуры	±0,5°С
Диапазон рабочих температур	от –40°С до +70°С
Относительная влажность	до 85%

Блоки управления ICEFREE отличаются морозостойкостью (работоспособны до –40°С) и наружным исполнением: все органы управления расположены внутри корпуса, на лицевую панель выведены только средства индикации.

Датчики

Для корректной работы системы используются два типа датчиков:

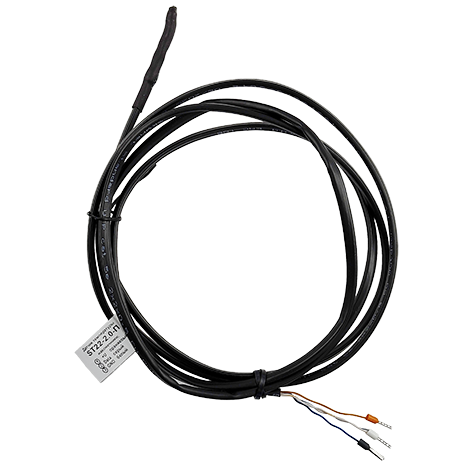

Датчик температуры воздуха ST22 (ссылка на карточку товара) — цифровой датчик на основе DS1822 с диапазоном измерений от –55°C до +125°C и точностью ±0,5°C. Степень защиты — IP65.
Датчик наличия воды WS-05 ссылка на карточку товара) — работает в диапазоне от –40°C до +50°C.
Датчик осадков WSO ссылка на карточку товара) — предназначен для определения наличия осадков на обогреваемой поверхности.

SТ22 Датчик температуры

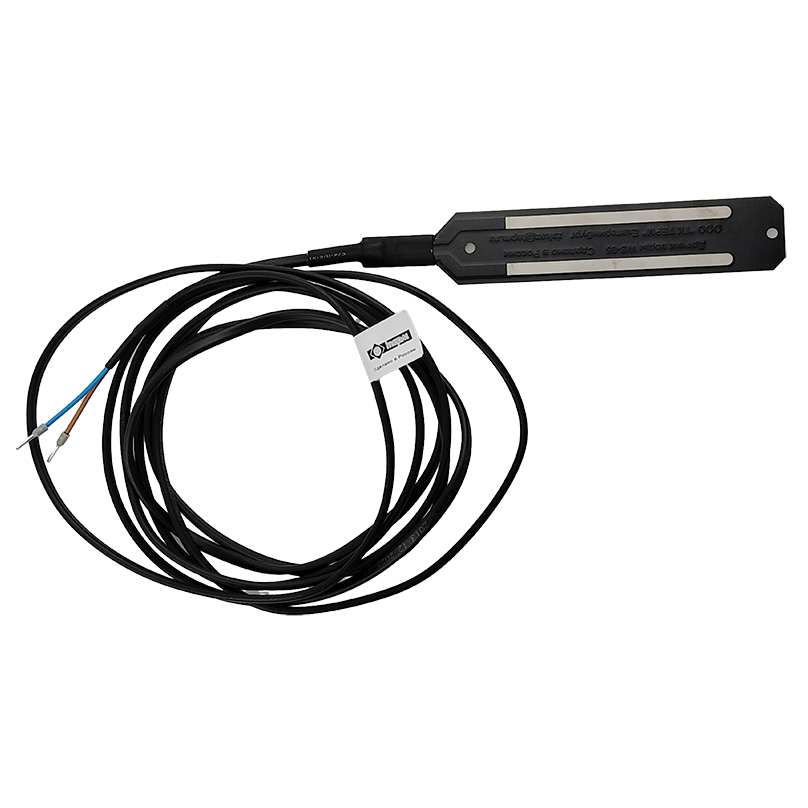

WS-05 Датчик воды

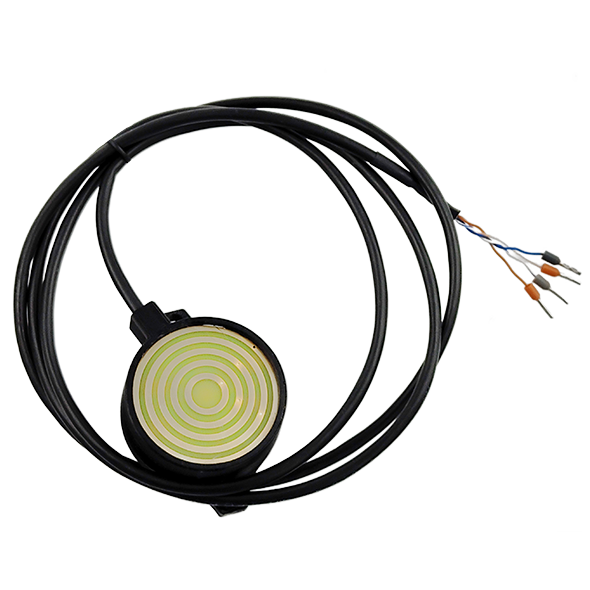

WSO Датчик осадков

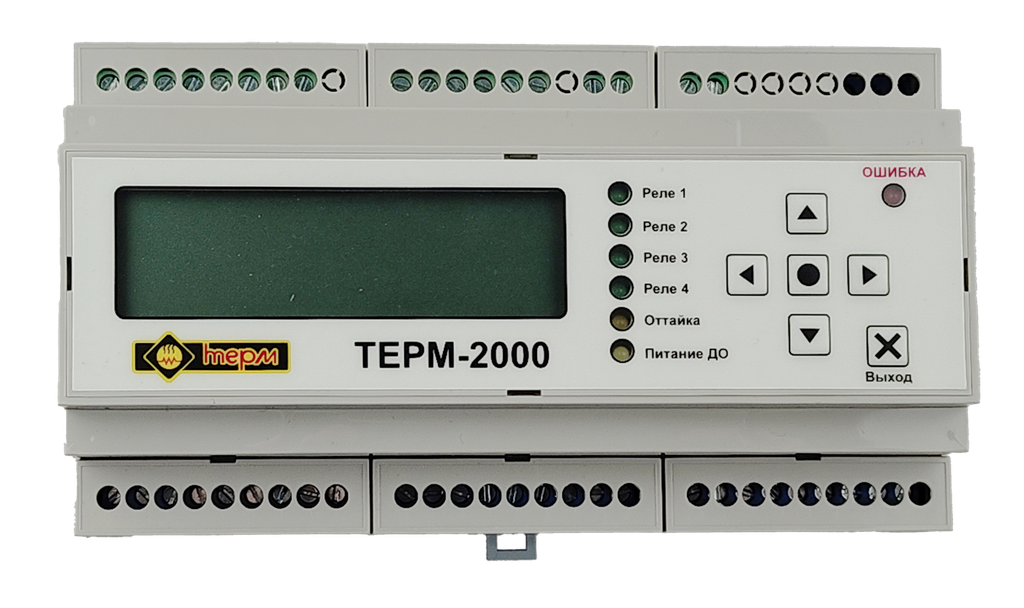

Универсальный контроллер ТЕРМ-2000

Назначение: программируемый терморегулятор для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п.

Управление: коммутация нагревательных кабелей производится через внешние контакторы. Контроллер позволяет подключать цифровые и аналоговые датчики температуры воздуха и поверхности, датчики осадков и воды.

Режим «Кровля/дор»: автоматически регулируемый электрообогрев для элементов кровли, крыш, а также участков земли перед зданиями и сооружениями (входные группы и т.п.), применяемый для предотвращения образования наледи. В этом режиме обязательно используется цифровой датчик температуры окружающего воздуха, а для экономии электроэнергии настоятельно рекомендуется подключать датчики осадков и воды.

Помимо режима «Кровля/дор», доступны ещё 4 режима работы: «Труба», «Труба+», «Таймер» и «Значения датчиков». Предусмотрена возможность удалённого управления через интерфейс RS-485 по протоколу MODBUS RTU.

Технические характеристики:

Параметр	Значение
Номинальное напряжение	110–250 В, 50 Гц
Количество каналов управления	до 4
Предельные параметры нагрузки (реле 1–4)	6 А / ~250 В
Количество подключаемых датчиков температуры	цифровых до 5 / аналоговых (через НПТ) до 4
Количество подключаемых датчиков осадков	до 2
Количество подключаемых датчиков воды	до 4
Температура эксплуатации	0…+60 °С
Степень защиты	IP20
Тип крепления	DIN-рейка, 9 модулей
Габаритные размеры	160 × 96 × 62 мм
Масса	не более 450 г

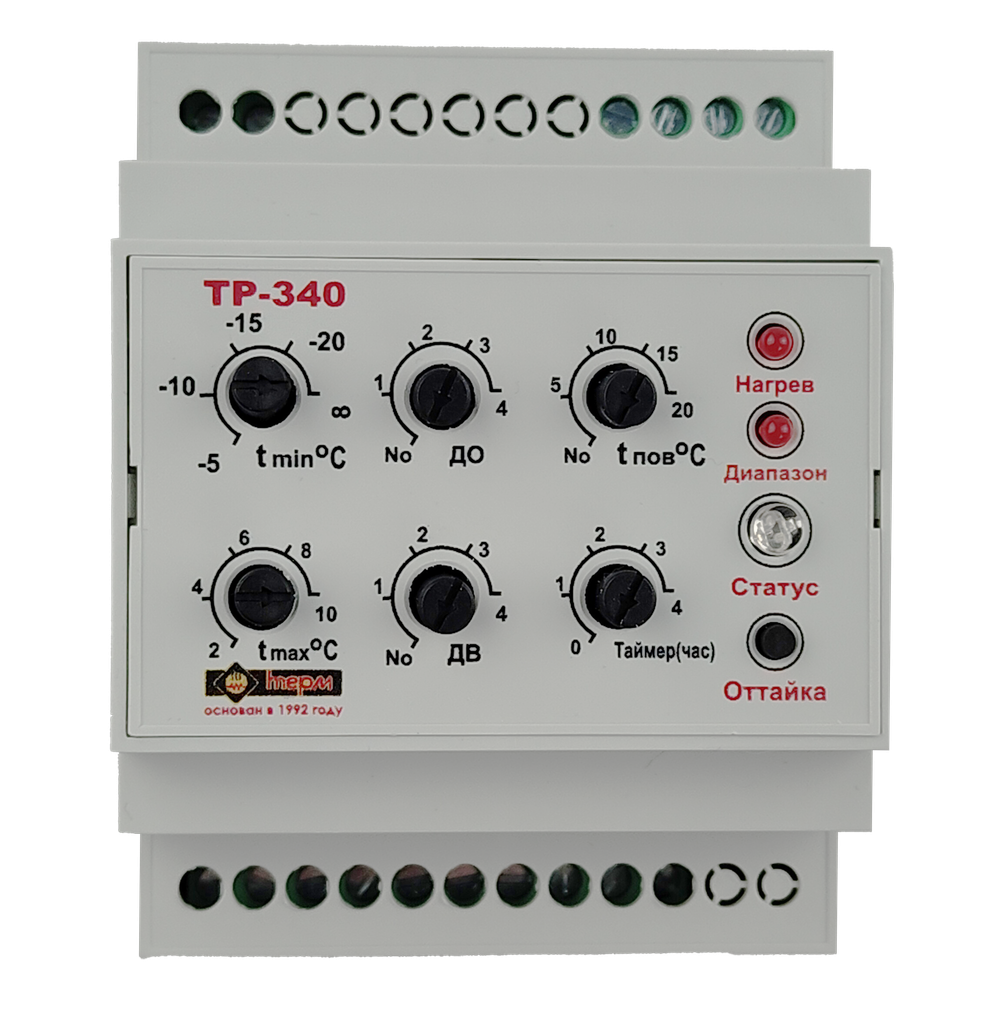

Метеостанция ТР-340

Назначение: терморегулятор для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п.

Управление: может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы. Регулятор позволяет подключать датчики температуры наружного воздуха (ST22), температуры поверхности (ST22), датчик осадков (WS-05) и датчик талой воды.

Принцип работы: прибор непрерывно контролирует температуру окружающего воздуха. Когда она попадает в установленный рабочий диапазон, включает реле К1. Если подключены датчики осадков или воды, контроллер проверяет наличие влаги — при её появлении замыкает реле К2 (Нагрузка) и включает обогрев. Обогрев продолжается до тех пор, пока хотя бы на одном из датчиков присутствует влага.

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	220 В ± 10%, 50 Гц 0,006 А (1,3 Вт)
Ток потребления	0,006 А (1,3 Вт)
Максимальный ток нагрузки	16 А
Количество подключаемых нагрузок	силовое реле – 16 А / сигнальное реле – 10 А
Степень защиты	IP20
Температура эксплуатации	0…+45 °С

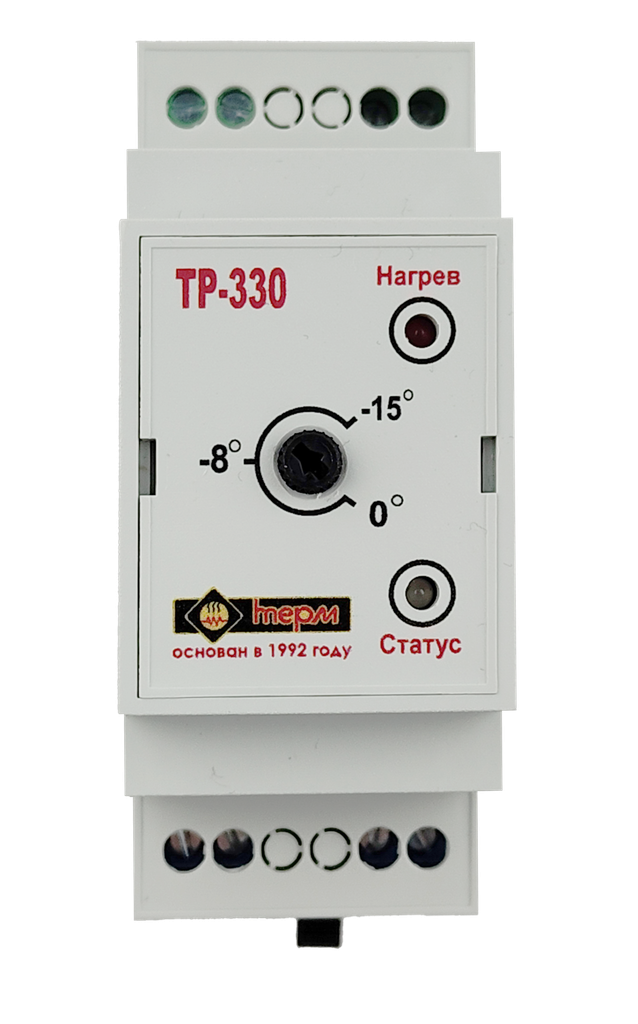

Терморегулятор ТР-330

Назначение: терморегулятор для автоматического управления антиобледенительными системами в заданном температурном диапазоне. Устанавливается в шкафах управления системами обогрева.

Управление: может производиться как встроенным реле (16А), так и через внешние управляемые контакторы. К терморегулятору подключается датчик температуры наружного воздуха (обязательно) и датчик воды (по желанию).

Режимы работы:

Без датчика воды: терморегулятор считывает температуру воздуха и, если она находится в рабочем диапазоне, включает обогрев. Нижний порог рабочего диапазона (регулируется от –15°С до 0°С) введён для повышения эффективности: при глубоком понижении температуры мощности нагревательных секций часто недостаточно для таяния снега и льда, поэтому включение обогрева в этот период приводит к бесполезному расходу электроэнергии.
С датчиком воды: помимо контроля температуры, прибор с периодичностью три раза в сутки на короткое время включает нагрев водостоков.

Верхняя граница температурного диапазона неизменяема и составляет +5°С.

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	110–245 В, 50 Гц
Ток потребления	0,006 А (1,3 Вт)
Максимальный ток нагрузки	16 А
Степень защиты	IP20
Температура эксплуатации	–20…+45 °С
Тип крепления	DIN-рейка, 2 модуля
Габаритные размеры	35 × 85 × 60 мм
Масса	90 г
Относительная влажность	не более 85%

Типовые зоны монтажа

Система обогрева кровель ТЕРМ монтируется на участках кровли, наиболее подверженных риску обледенения:

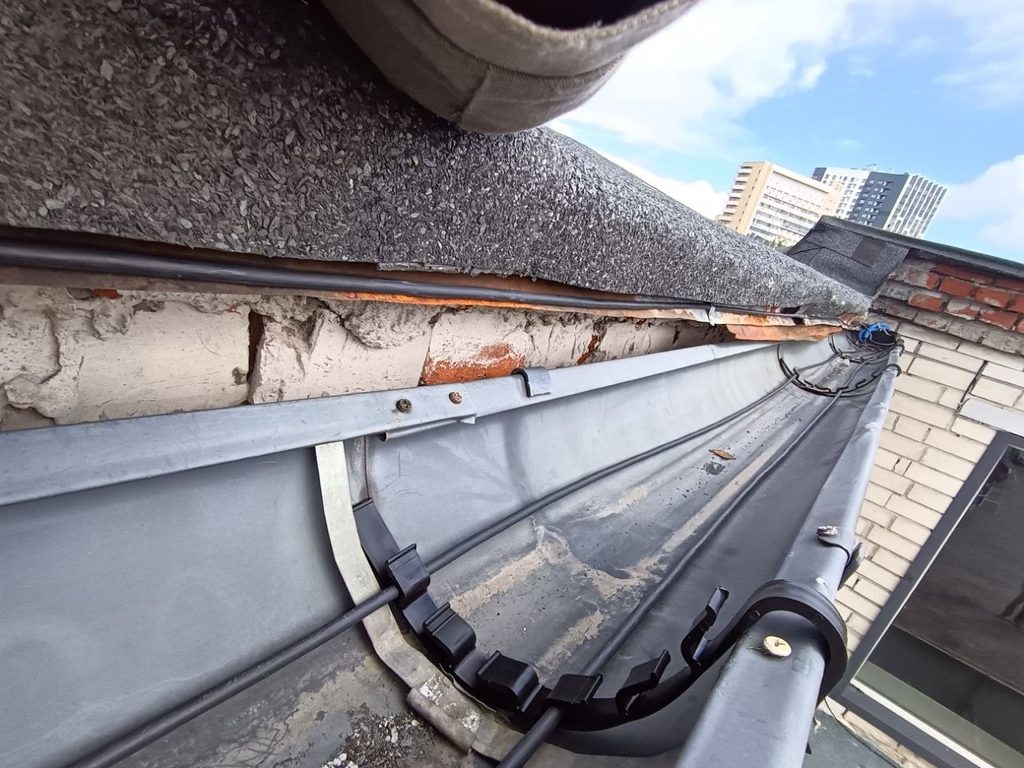

Водосточные элементы: желоба, лотки, воронки, водосточные трубы;
Ендовы (разжелобки) — места стыков скатов кровли;
Карнизы и края крыши — для предотвращения образования сосулек;
Пространство вокруг выступающих частей: труб, фонарей, мансардных окон;

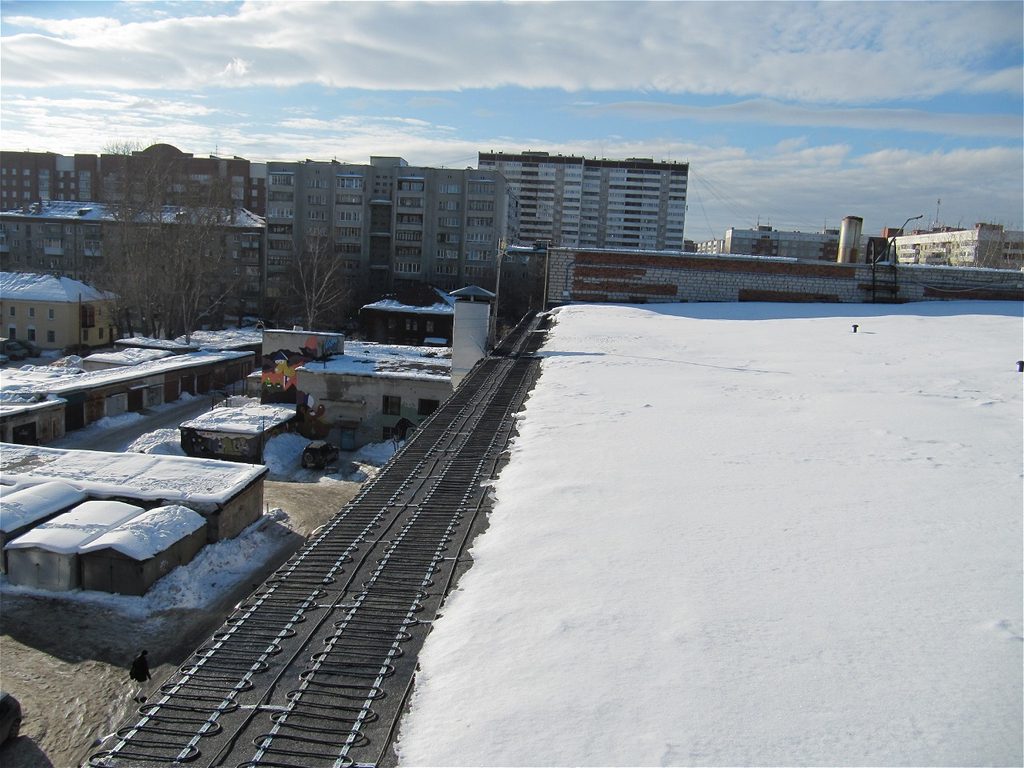

Плоская кровля и зоны водосбора;

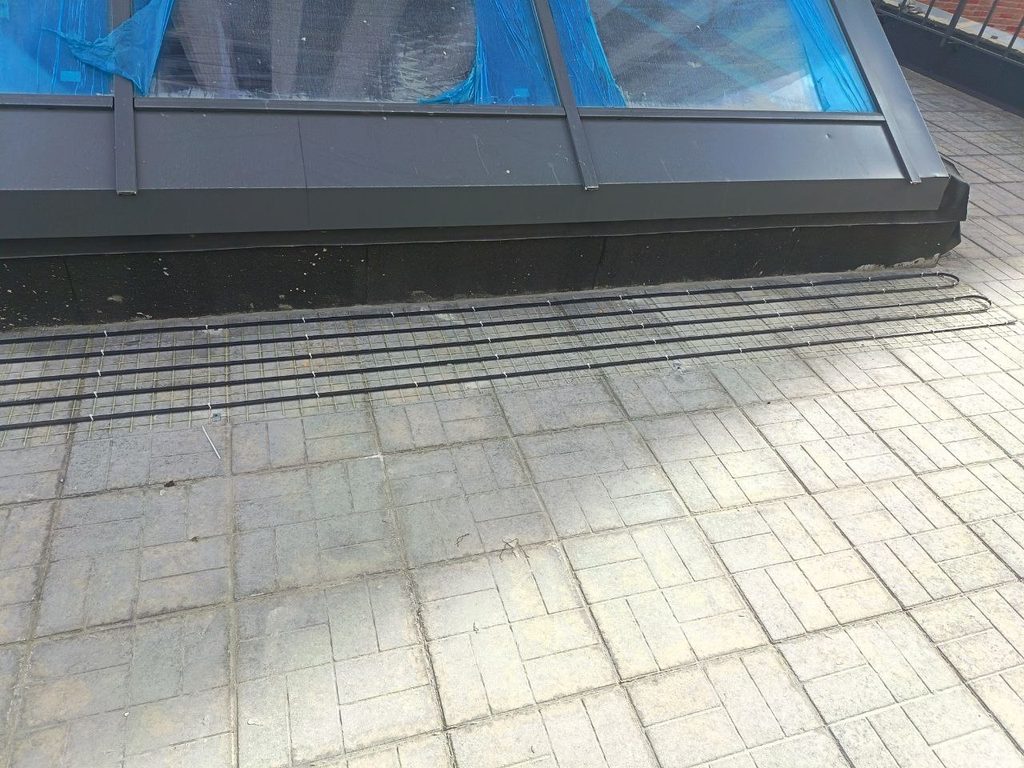

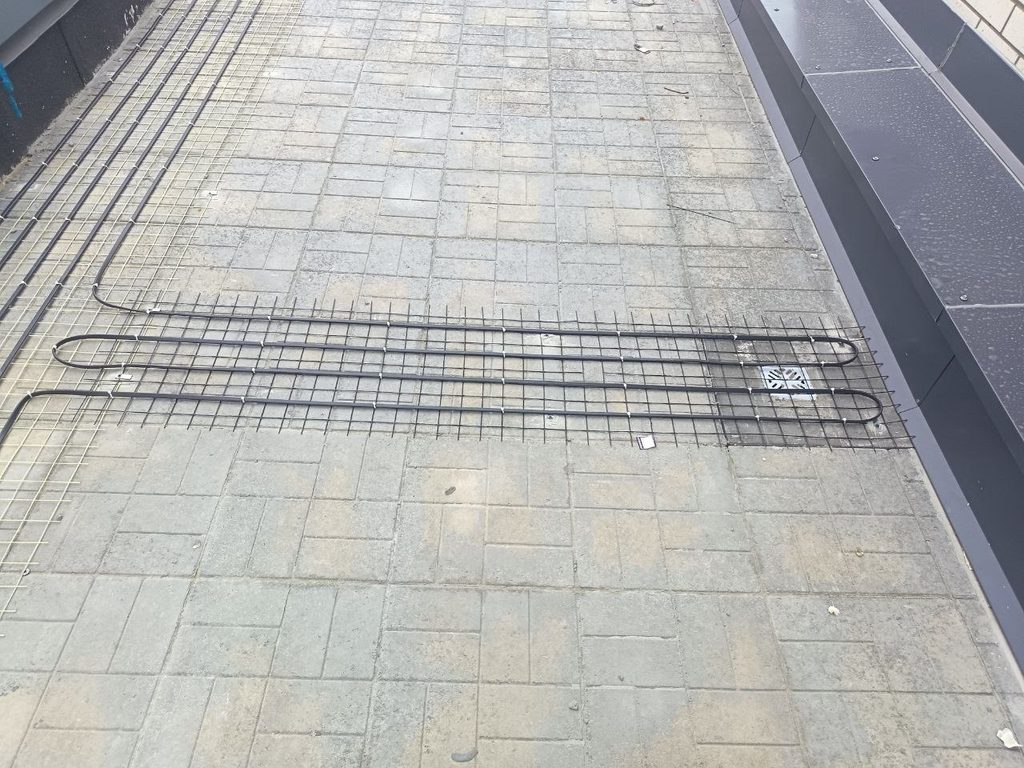

Входные группы, пандусы, ступени (при использовании ICEFREE-TD).

Кабель прокладывается по всему пути движения талой воды — от кровли до дренажной системы — чтобы гарантировать, что вода не замёрзнет по дороге.

Реализованные объекты

ГК «ТЕРМ» имеет успешный опыт внедрения систем электрообогрева на объектах различного масштаба, например:

Первая линия метрополитена в г. Екатеринбурге (ст. «Ботаническая») — система обогрева лестничных сходов пешеходных переходов общей мощностью 41,75 кВт.
Законодательное Собрание Свердловской области — система электрообогрева открытых площадей (лестница и площадка перед главным входом) общей мощностью 167,7 кВт.
Резиденция губернатора Свердловской области — система электрообогрева водостоков (водосборные желоба и трубы).

Преимущества системы обогрева кровель ТЕРМ

Долговечность и надёжность. Система обеспечивает длительную службу кровли без дорогостоящего ремонта.
Адаптивность. Саморегулирующийся кабель гибко подстраивается под любые погодные изменения.
Энергоэффективность. Автоматическое включение только при реальной необходимости исключает нерациональный расход электроэнергии.
Универсальность монтажа. Кабель способен принимать любую форму для оптимальной укладки на любой тип кровли.
Безопасность. Полное исключение риска падения сосулек и снежных масс.
Морозостойкость. Блоки управления ICEFREE сохраняют работоспособность до –40°С.

Заключение

Система обогрева кровель ТЕРМ — это современное, интеллектуальное и надёжное решение для защиты зданий от обледенения. Сочетание саморегулирующихся нагревательных кабелей, прецизионных блоков управления серии ICEFREE, профессионально подобранных датчиков, а также универсальных контроллеров ТЕРМ-2000, ТР-340 и ТР-330 позволяет создать полностью автоматизированную систему, которая работает только тогда, когда это действительно необходимо, экономя электроэнергию и обеспечивая безопасность людей и сохранность конструкций.

Благодаря унификации и серийности производимого оборудования, ГК «ТЕРМ» предлагает типовые решения, которые могут быть адаптированы под любые архитектурные особенности и климатические условия.

Для получения подробной консультации по расчёту мощности и подбору оборудования для вашего объекта обратитесь к специалистам ГК «ТЕРМ» через форму обратной связи или по телефону, указанному на сайте.
