Система обогрева открытых площадей ТЕРМ

Введение

Зимняя эксплуатация открытых площадок, пешеходных дорожек, пандусов и лестничных маршей сопряжена с серьёзными рисками: образование наледи, гололедица, скопление снега и льда создают угрозу травматизма, затрудняют движение людей и требуют постоянных трудозатрат на уборку. Механическая чистка, помимо высокой стоимости, приводит к повреждению покрытий, сокращая срок их службы.

Система обогрева открытых площадей ТЕРМ от ГК «ТЕРМ» — это современное инженерное решение, которое автоматически предотвращает обледенение наружных поверхностей, обеспечивая безопасность, комфорт и сохранность покрытий в любое время года.

Принцип работы: интеллектуальный контроль

Система обогрева открытых площадей ТЕРМ работает на основе автоматической мини-метеостанции, которая непрерывно отслеживает три ключевых параметра:

Температуру воздуха — определяет, находится ли погода в зоне риска образования льда.
Уровень осадков — фиксирует снегопад или дождь.
Температуру поверхности — контролирует фактическое состояние обогреваемого покрытия.

Когда все условия совпадают (температура воздуха в рабочем диапазоне и выпадают осадки), система автоматически включает подогрев. Нагревательный кабель, равномерно распределённый по поверхности, растапливает снег и лёд, а талая вода отводится по нагреваемым дренажным лоткам в канализацию.

Весь процесс происходит полностью в автоматическом режиме, без участия человека. Система также оснащена таймерами для дополнительной гибкости управления.

Важно: система обогрева открытых площадей ТЕРМ позволяет не только избавить вас от тяжёлого ручного труда по уборке снега и льда, но и продлить срок службы покрытия, которое страдает как от перепадов температур, так и от механической чистки.

Области применения

Система обогрева открытых площадей ТЕРМ может быть установлена на любую поверхность под открытым небом:

Дорожки и тротуары;
Ступени лестниц и лестничные марши;
Пандусы для маломобильных групп населения;
Входные группы и площадки перед зданиями;
Открытые парковки и въездные зоны.

Состав системы

В состав системы обогрева открытых площадей ТЕРМ входят:

Компонент	Назначение
Резистивные нагревательные секции TERM	Нагревательный кабель с постоянной мощностью, устойчивый к перепадам температур и механическим нагрузкам
Система энергораспределения	Шкафы управления, кабельные короба и трубы для безопасной прокладки силовых и сигнальных линий
Крепежные элементы	Зажимы и фиксаторы для жёсткого закрепления кабеля на месте во время заливки стяжки
Автоматическая система управления	Мини-метеостанция для контроля температуры, осадков и автоматического включения/отключения обогрева

Этапы монтажа

Монтаж системы обогрева открытых площадей ТЕРМ выполняется в несколько последовательных этапов:

Подготовка поверхности — основание очищается и выравнивается.

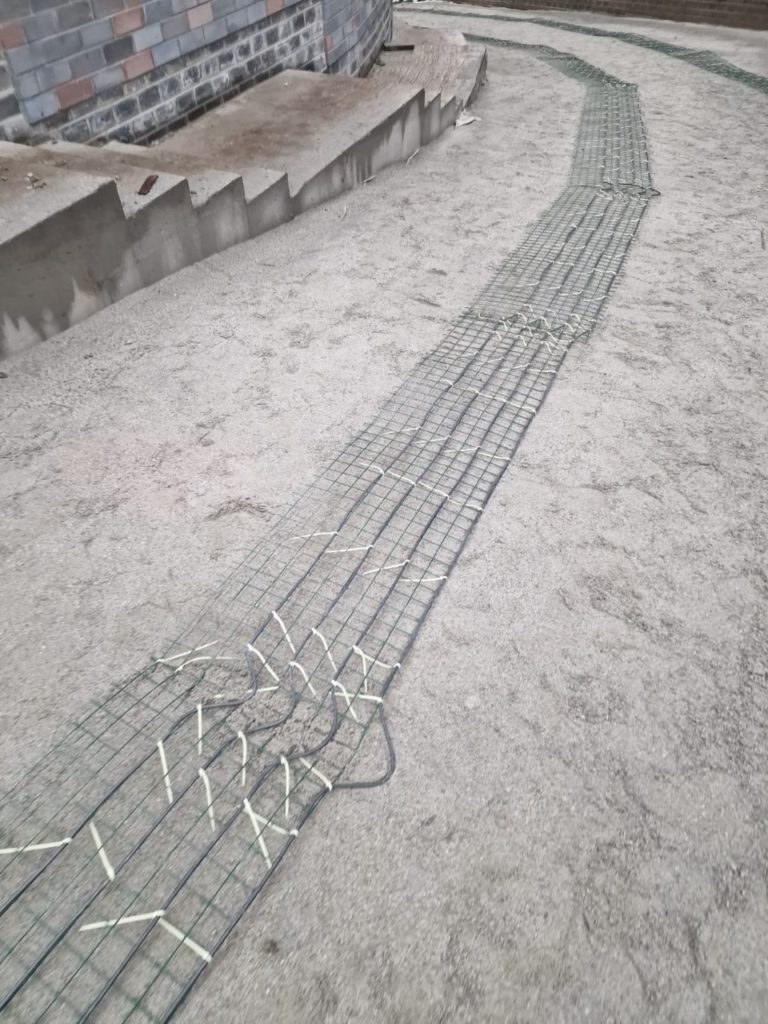

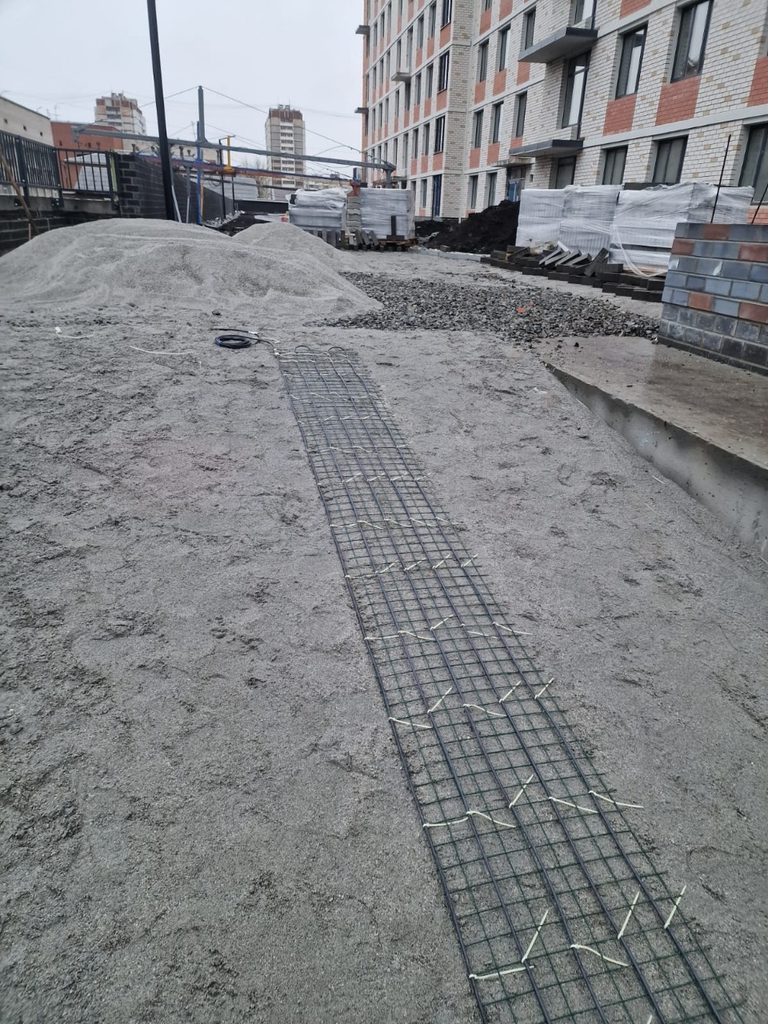

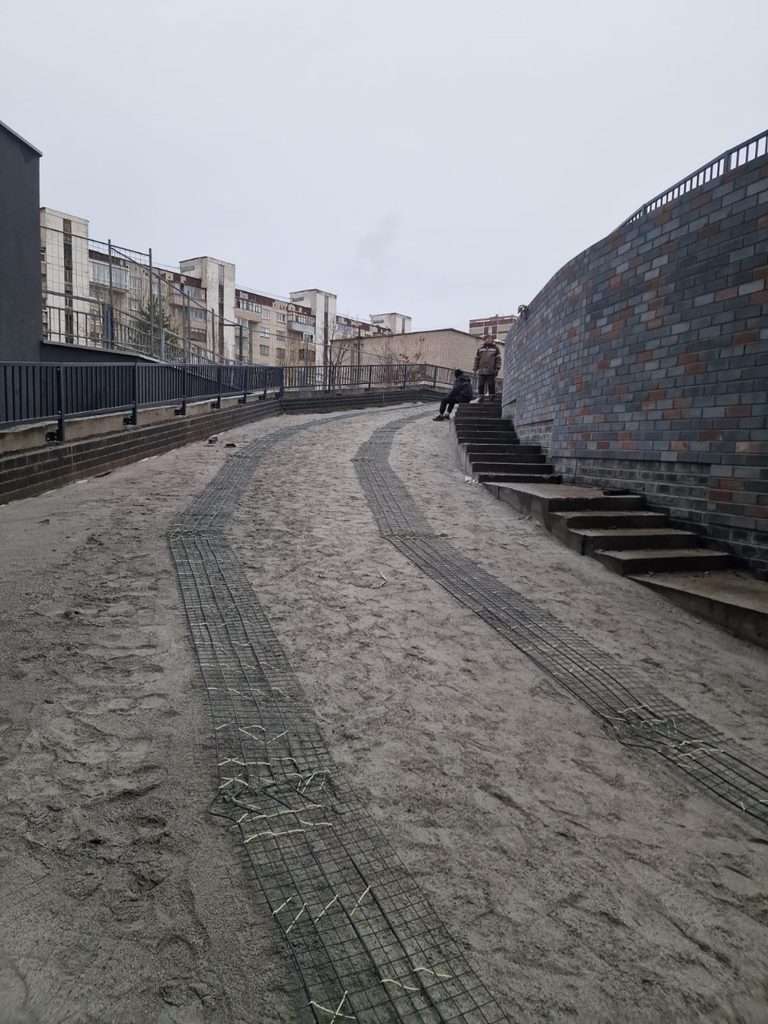

Укладка нагревательного кабеля — секции равномерно распределяются по площади с учётом расчётной удельной мощности.
Фиксация кабеля — закрепляется крепежными элементами и зажимами для предотвращения смещения.
Монтаж дренажных лотков — устанавливаются системы отвода талой воды в канализацию.
Заливка стяжки — кабель заливается бетонной или цементно-песчаной смесью.
Укладка финишного покрытия — поверх стяжки можно укладывать любое дорожное или отделочное покрытие (асфальт, брусчатку, плитку и т. д.).
Подключение автоматики — нагревательные секции подключаются к системе управления, которая будет контролировать температуру кабеля в автоматическом режиме.

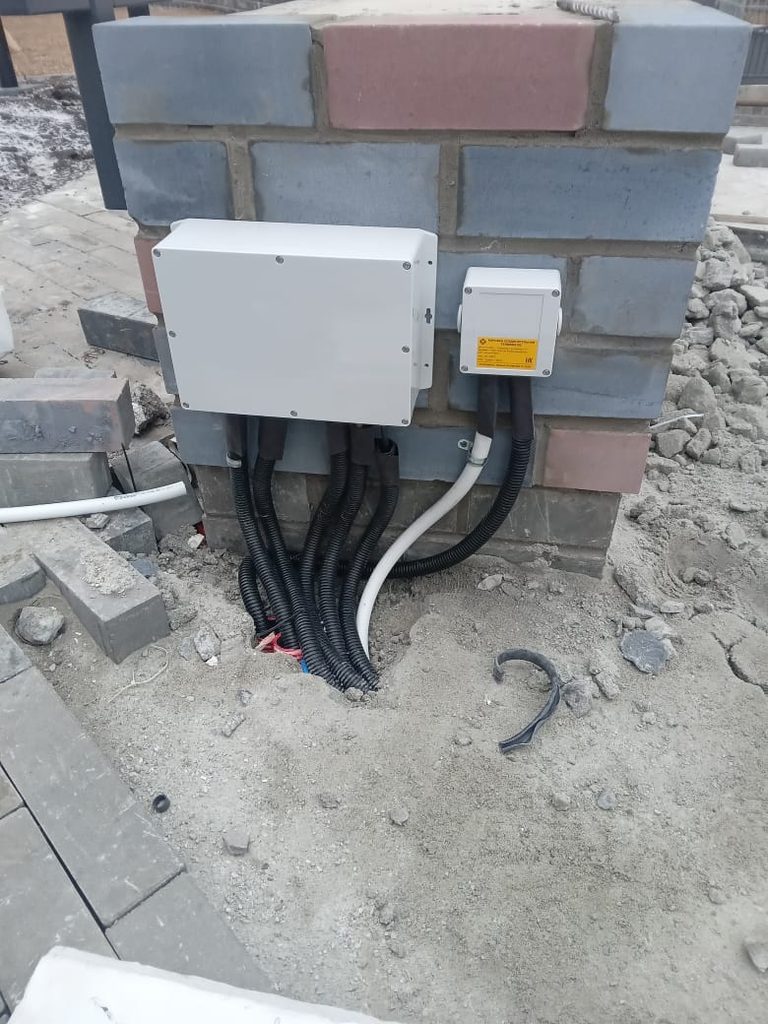

Электрораспределительная система, устанавливаемая при монтаже, полностью отвечает требованиям ПУЭ (Правилам устройства электроустановок) и выполнена из высококачественных сертифицированных материалов.

Расчётные параметры мощности

Для эффективной работы системы необходимо соблюдать рекомендуемую удельную мощность обогрева:

Тип поверхности	Рекомендуемая удельная мощность
Лестничные ступени	не менее 300 Вт/м²
Открытые площадки	не менее 250 Вт/м²

Эти значения обеспечивают достаточный тепловой поток для надёжного предотвращения образования наледи в самых суровых погодных условиях.

Нормативная база

Проектирование и монтаж систем обогрева открытых площадей, тротуаров, пандусов и лестниц регламентируются несколькими нормативными документами:

СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений» — в климатических районах I и II (с частым образованием гололеда) при устройстве лестниц тротуары следует оборудовать поручнями или средствами подогрева ступеней.
СП 120.13330.2022 «Метрополитены» — для подогрева ступеней лестниц подуличных переходов, совмещённых с входами в подземные вестибюли станций, а также примыкающих к лестницам участков тротуаров длиной 3 м, предписывается применение электрических нагревательных кабелей или других устройств, обеспечивающих расчётную температуру поверхности подогреваемых поверхностей не ниже 3 °С. Подогрев ступеней лестниц и участков тротуаров перед лестницами предусматривается для районов со средней температурой наружного воздуха самого холодного месяца ниже 0 °С.
«Рекомендации по проектированию и расчету систем обогрева полов открытых площадок» — отраслевой документ, содержащий методики теплотехнического расчёта и определения расчётных параметров для систем обогрева открытых площадок.
ГОСТ Р 50571.4.41-2022 «Электроустановки низковольтные. Часть 4-41. Защита для обеспечения безопасности. Защита от поражения электрическим током» — устанавливает требования к защите от поражения электрическим током людей и животных, что необходимо учитывать при проектировании электрообогрева наружных поверхностей.

Таким образом, применение систем обогрева открытых площадей, тротуаров, пандусов и лестничных маршей является не только технически обоснованным, но и нормативно закреплённым требованием для обеспечения безопасности пешеходов в зимний период.

Применяемое оборудование

ГК «ТЕРМ» предлагает полный спектр оборудования для построения систем антиобледенения открытых площадей. Вся продукция производится в России и отличается высоким уровнем унификации, серийности и надёжности.

1. Резистивные нагревательные секции TERM

В основе системы лежат резистивные нагревательные кабельные секции TERM — надёжное решение с постоянной мощностью, применяемое на участках с чётко заданными теплопотерями.

Секции TERM 30R-Т и TERM 30R предназначены для использования в системах электрообогрева, включая:

системы антиобледенения;
обогрев кровли, водосточных труб и желобов.

Нагревательный кабель, используемый в системе, настолько прочен, что ему не страшны температурные перепады и механические нагрузки.

TERM 30R-Т Секции нагревательные кабельные

TERM 30R Секции нагревательные кабельные

2. Блоки управления серии «ICEFREE»

Микропроцессорные терморегуляторы ICEFREE предназначены для автоматического управления обогревом наружных поверхностей (крыш, пандусов, ступеней, труб и др.) для предотвращения образования наледи и сосулек.

Основные модификации:

ICEFREE-TS — специализированное решение для обогрева элементов крыши: лотков, желобов, водосточных труб и т.п.
ICEFREE-TD — предназначена для обогрева открытых площадок, пандусов, входных групп, ступеней и других горизонтальных поверхностей.

Блоки управления ICEFREE отличаются морозостойкостью (работоспособны до –40°С) и наружным исполнением: все органы управления расположены внутри корпуса, на лицевую панель выведены только средства индикации.

[Изображение: Блоки управления ICEFREE-TS и ICEFREE-TD]

3. Датчики

Для корректной работы системы ГК «ТЕРМ» предлагает использовать следующие типы датчиков:

Датчик температуры TS-05 — предназначен для непрерывного измерения температуры различных неагрессивных сред (воздух, цементная стяжка и т. п.). Выпускается во встроенном исполнении (соединительная коробка TermBox 060 (TS-05)).
- Диапазон измеряемых температур: –50…+40 °С.
- Точность измерения температуры: ±1 °С.
- Степень защиты: IP65.
- Совместим с регуляторами температуры ТР-330 и ТР-320.
Датчик осадков WSO — предназначен для определения наличия осадков на обогреваемой поверхности. Рекомендуется для совместной работы с электронными регуляторами температуры.
- Тип датчика: контактный.
- Напряжение питания нагревательного элемента: ~36 В ± 10%.
- Мощность нагревателя: ~2,5 Вт.
- Температурный диапазон эксплуатации: –40…+50 °С.
- Габаритные размеры: Ø 55 мм х 27 мм.
- Масса: 140 г.
Датчик температуры ST22 — цифровой датчик для непрерывного измерения температуры различных неагрессивных сред (воздух, цементная стяжка и т. п.).

SТ22 Датчик температуры

WS-05 Датчик воды

4. Универсальный контроллер ТЕРМ-2000

Назначение: программируемый терморегулятор, предназначенный для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п.

Управление: коммутация нагревательных кабелей производится через внешние контакторы. Контроллер позволяет подключать цифровые и аналоговые датчики температуры воздуха и поверхности, датчики осадков и воды.

Режим «Кровля/дор» — автоматически регулируемый электрообогрев для элементов кровли, крыш, а также участков земли перед зданиями и сооружениями (входные группы и т.п.), применяемый для предотвращения образования наледи.

В этом режиме обязательно используется датчик температуры воздуха. Для существенной экономии электроэнергии настоятельно рекомендуется подключать датчики осадков и воды. Управление обогревом происходит независимо по каждому из 4 каналов. Прибор также позволяет принудительно включать и выключать обогрев (функция «Оттайка») и коммутировать питание датчиков осадков.

Помимо режима «Кровля/дор», доступны ещё 4 режима работы: «Труба», «Труба+», «Таймер» и «Значения датчиков». Предусмотрена возможность удалённого управления через интерфейс RS-485 по протоколу MODBUS RTU.

Технические характеристики ТЕРМ-2000:

Параметр	Значение
Номинальное напряжение	110–250 В, 50 Гц
Количество каналов управления	до 4
Ток потребления	0,006 А (1,3 Вт)
Подключаемые датчики температуры	цифровых до 5 / аналоговых (через НПТ) до 4
Количество подключаемых датчиков осадков	до 2
Количество подключаемых датчиков воды	до 4
Интерфейс связи	RS-485 (MODBUS RTU)
Степень защиты	IP20
Тип крепления	DIN-рейка, 9 модулей
Габаритные размеры	160 × 96 × 62 мм
Масса	не более 450 г

Контроллер ТР-340

Назначение: терморегулятор для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п.

Управление: может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы. Регулятор позволяет подключать датчики температуры наружного воздуха (ST22), датчики осадков и талой воды.

Принцип работы: терморегулятор непрерывно контролирует температуру окружающего воздуха. Когда она попадает в установленный рабочий диапазон, система готовится к включению. При наличии датчиков осадков или воды обогрев активируется только при их срабатывании, что обеспечивает максимальную энергоэффективность.

Технические характеристики ТР-340:

Параметр	Значение
Номинальное напряжение питания	220 В ± 10%, 50 Гц 0,006 А (1,3 Вт)
Ток потребления	0,006 А (1,3 Вт)
Максимальный ток нагрузки	16 А
Количество подключаемых нагрузок	силовое реле – 16 А / сигнальное реле – 10 А
Степень защиты	IP20
Температура эксплуатации	0…+45 °С

Метеостанция ТР-330

Назначение: терморегулятор для автоматического управления антиобледенительными системами в заданном температурном диапазоне. Устанавливается в шкафах управления системами обогрева.

Управление: может производиться как встроенным реле (16А), так и через внешние управляемые контакторы. К терморегулятору подключается датчик температуры наружного воздуха (обязательно) и датчик воды (по желанию).

Режимы работы:

Без датчика воды: терморегулятор считывает температуру воздуха и, если она находится в рабочем диапазоне, включает обогрев. Нижний порог рабочего диапазона (регулируется от –15°С до 0°С) введён для повышения эффективности: при глубоком понижении температуры мощности нагревательных секций часто недостаточно для таяния снега и льда, поэтому включение обогрева в этот период приводит к бесполезному расходу электроэнергии.
С датчиком воды: помимо контроля температуры, прибор с периодичностью три раза в сутки на короткое время включает нагрев водостоков.

Верхняя граница температурного диапазона неизменяема и составляет +5°С.

Технические характеристики ТР-330:

Параметр	Значение
Номинальное напряжение питания	110–245 В, 50 Гц
Ток потребления	0,006 А (1,3 Вт)
Максимальный ток нагрузки	16 А
Степень защиты	IP20
Температура эксплуатации	–20…+45 °С
Тип крепления	DIN-рейка, 2 модуля
Габаритные размеры	35 × 85 × 60 мм
Масса	90 г
Относительная влажность	не более 85%

Преимущества системы обогрева открытых площадей ТЕРМ

Безопасность. Полное исключение риска травматизма из-за гололедицы на пешеходных зонах, ступенях и пандусах.
Экономия ресурсов. Автоматическая работа исключает необходимость ручной уборки снега и льда.
Долговечность покрытий. Система предотвращает повреждения покрытий, возникающие при перепадах температур и механической чистке.
Энергоэффективность. Управление температурой кабеля происходит в автоматическом режиме, что исключает нерациональный расход электроэнергии.
Универсальность. Система может быть установлена на любую поверхность и под любое финишное покрытие (асфальт, брусчатка, плитка и т. д.).
Надёжность. Резистивные нагревательные секции TERM устойчивы к механическим нагрузкам и перепадам температур.
Эстетичность. Элементы системы практически не заметны и не выделяются на участке перед зданием.

Заключение

Система обогрева открытых площадей ТЕРМ от ГК «ТЕРМ» — это современное, интеллектуальное и надёжное решение для защиты наружных поверхностей от обледенения. Сочетание резистивных нагревательных секций TERM, прецизионных блоков управления серии ICEFREE, профессионально подобранных датчиков (TS-05, WSO, ST22), а также универсальных контроллеров ТЕРМ-2000, ТР-340 и ТР-330 позволяет создать полностью автоматизированную систему, которая работает только тогда, когда это действительно необходимо — экономя электроэнергию, обеспечивая безопасность людей и сохраняя покрытия в идеальном состоянии.

Благодаря унификации и серийности производимого оборудования, ГК «ТЕРМ» предлагает типовые решения, которые могут быть адаптированы под любые архитектурные особенности и климатические условия.

Для получения подробной консультации по расчёту мощности и подбору оборудования для вашего объекта обратитесь к специалистам ГК «ТЕРМ» через форму обратной связи или по телефону, указанному на сайте.
