Система электрообогрева емкостей и резервуаров ТЕРМ

Введение

В нефтегазовой, химической, пищевой и других отраслях промышленности поддержание заданной температуры жидкостей и сыпучих материалов в емкостях и резервуарах является критически важной задачей. При понижении температуры окружающей среды происходит загустевание, кристаллизация или замерзание содержимого, что приводит к остановке технологических процессов, повреждению оборудования и значительным экономическим потерям.

Система электрообогрева емкостей и резервуаров ТЕРМ от ГК «ТЕРМ» — это современное инженерное решение, обеспечивающее автоматическое поддержание температуры содержимого резервуаров, предотвращение замерзания, загустевания и выпадения осадка, а также создающее возможность круглогодичной эксплуатации технологических емкостей в любых климатических условиях.

Принцип работы: интеллектуальное поддержание температуры

Система электрообогрева емкостей и резервуаров ТЕРМ работает на основе автоматизированного управления, которое непрерывно отслеживает и регулирует температурный режим:

Мониторинг температуры. Система оснащена датчиками температуры, установленными на поверхности резервуара или непосредственно в контролируемой среде. Датчики непрерывно измеряют температуру стенок емкости и/или содержимого.
Анализ и принятие решения. Программируемый контроллер сравнивает полученные данные с заданными температурными уставками. При отклонении температуры ниже установленного порога система формирует команду на включение нагрева.
Нагрев и поддержание. Греющий кабель, равномерно распределённый по поверхности резервуара (или погружной нагревательный элемент), выделяет тепловую энергию, компенсируя теплопотери и поддерживая заданную температуру содержимого.
Автоматическое отключение. По достижении верхнего порога температуры контроллер отключает нагрев, предотвращая перегрев и обеспечивая экономию электроэнергии.

Весь процесс происходит полностью в автоматическом режиме, без участия человека, что гарантирует стабильность технологического процесса и минимизирует эксплуатационные расходы.

Важно: система электрообогрева емкостей и резервуаров ТЕРМ решает ключевые задачи промышленности — поддержание текучести вязких жидкостей (нефтепродукты, мазут, битум, гудрон), предотвращение замерзания воды и водных растворов, а также защиту от выпадения осадка и кристаллизации химических реагентов.

Области применения

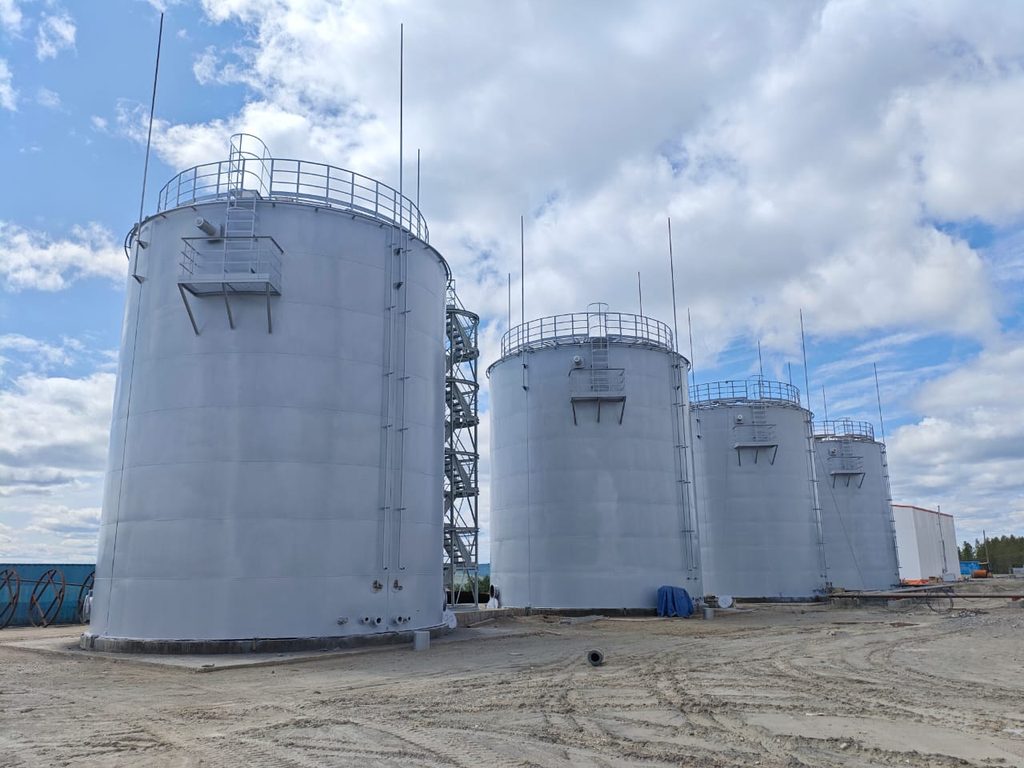

Система электрообогрева емкостей и резервуаров ТЕРМ может быть установлена на объектах различного назначения:

Резервуары хранения нефти и нефтепродуктов;
Емкости для мазута, битума, гудрона и других вязких жидкостей;
Резервуары для хранения химических реагентов и жидких удобрений;
Емкости питьевой и технической воды;
Резервуары для хранения сжиженных газов (СПГ, СУГ);
Технологические емкости на предприятиях пищевой промышленности;
Емкости для хранения жидкого топлива на электростанциях и котельных;
Наливные и сливные устройства, требующие поддержания температуры.

Нормативная база

Проектирование и монтаж систем электрообогрева резервуаров и емкостей регламентируются рядом нормативных документов:

СТО Газпром 2-6.2-052-2006 «Руководство по применению греющих кабелей для инженерных сетей и технологических емкостей промышленных предприятий ОАО «Газпром»» — отраслевой стандарт, устанавливающий требования к применению систем электрообогрева на объектах нефтегазовой отрасли, включая технологические емкости и резервуары.
Постановление Госгортехнадзора РФ от 20.05.2003 № 33 «Об утверждении Правил промышленной безопасности нефтебаз и складов нефтепродуктов» (п. 2.6.37 и 2.6.40) — устанавливает требования к установке электрооборудования внутри обвалования резервуаров: допускается применение систем электроподогрева, выполненных во взрывозащищенном исполнении, устройств для контроля и автоматики.
ГОСТ Р 50571.4.41-2022 «Электроустановки низковольтные. Часть 4-41. Защита для обеспечения безопасности. Защита от поражения электрическим током» — определяет требования к защите людей и животных от поражения электрическим током, что критически важно при проектировании систем электрообогрева в промышленных условиях.
ПУЭ (Правила устройства электроустановок) — регламентирует требования к прокладке кабельных линий, заземлению и защите электрооборудования, применяемого в системах электрообогрева.

Таким образом, применение систем электрообогрева емкостей и резервуаров является не только технически обоснованным, но и нормативно закреплённым требованием для обеспечения бесперебойной работы промышленных объектов в зимний период и в условиях пониженных температур.

Применяемое оборудование

ГК «ТЕРМ» предлагает полный спектр оборудования для построения систем электрообогрева емкостей и резервуаров. Вся продукция производится в России и отличается высоким уровнем унификации, серийности и надёжности.

1. Нагревательные кабели и секции

В основе системы электрообогрева емкостей и резервуаров ТЕРМ лежат надежные нагревательные кабели, способные работать в самых суровых условиях. ГК «ТЕРМ» предлагает широкий ассортимент кабельной продукции, который можно разделить на два основных типа: саморегулирующиеся и резистивные. Выбор конкретного типа и марки кабеля зависит от требуемой мощности, температурных условий эксплуатации и требований к взрывобезопасности объекта.

Саморегулирующиеся нагревательные кабели

Этот тип кабеля является наиболее интеллектуальным и энергоэффективным решением. Благодаря уникальной полупроводниковой матрице, кабель автоматически изменяет свою тепловую мощность в зависимости от температуры окружающей среды: чем холоднее, тем больше тепла он выделяет, и наоборот. Это позволяет предотвратить перегрев и перерасход электроэнергии.

ГК «ТЕРМ» предлагает саморегулирующиеся кабели под торговыми марками САМРЕГ и TERM, которые доступны в различных исполнениях, в том числе для работы во взрывоопасных зонах.

Линейка САМРЕГ представлена саморегулирующимися кабелями в низко-, средне- и высокотемпературном исполнении. Кабели данной серии могут применяться как для защиты от замерзания трубопроводов и оборудования, так и для обогрева резервуаров с высокотемпературными технологическими процессами. Линейка САМРЕГ включает взрывозащищенные модификации, имеющие маркировку взрывозащиты и температурные группы Т4 и Т3, что подтверждает их пригодность для использования в соответствующих классах взрывоопасных зон.

Линейка TERM включает саморегулирующиеся кабели для различных промышленных задач: низкотемпературные (TERM-L) для поддержания положительных температур, среднетемпературные (TERM-L+, TERM-M) для обогрева технологического оборудования и высокотемпературные (TERM-M+) для объектов с повышенными требованиями к нагреву. Кабели TERM также доступны во взрывозащищенном исполнении с маркировкой Ex 60079-30-1 IIC T4 Gb X и IIC T3 Gb X, что позволяет применять их на нефтебазах, складах нефтепродуктов и химических производствах.

Резистивные нагревательные секции TERM

В отличие от саморегулирующихся, резистивные кабели имеют постоянную мощность на всем своем протяжении и не зависят от температуры окружающей среды. Это делает их идеальным решением для участков с четко заданными теплопотерями, где требуется стабильный и предсказуемый нагрев.

ГК «ТЕРМ» предлагает резистивные секции TERM 30R-Т и TERM 30R, которые предназначены для:

систем антиобледенения;
обогрева кровли, водосточных труб и желобов;
обогрева резервуаров и технологических емкостей.

Нагревательный кабель, используемый в системе, настолько прочен, что ему не страшны температурные перепады и механические нагрузки.

TERM 30R-Т Секции нагревательные кабельные

TERM 30R Секции нагревательные кабельные

2. Блоки управления серии «ICEFREE»

Терморегуляторы серии ICEFREE используются для автоматического управления обогревом наружных поверхностей (крыш, пандусов, ступеней, труб и др.) для предотвращения образования наледи, сосулек и т.п. Морозостойкая и герметичная конструкция блока управления серии ICEFREE позволяет устанавливать его непосредственно у обогреваемого объекта и эксплуатировать устройство в достаточно тяжелых условиях окружающей среды.

Основные модификации:

ICEFREE-TR – терморегулятор с одним каналом регулирования. Предназначен для поддержания заданной температуры обогреваемого объекта от +1 до +125 °С. Объект обогрева абсолютно любой: труба, бак, резервуар и т.п.

Блоки управления ICEFREE отличаются морозостойкостью (работоспособны до –40°С) и наружным исполнением: все органы управления расположены внутри корпуса, на лицевую панель выведены только средства индикации.

ICEFREE TD-40

ICEFREE TD-16

ICEFREE TS-40

ICEFREE TS-16

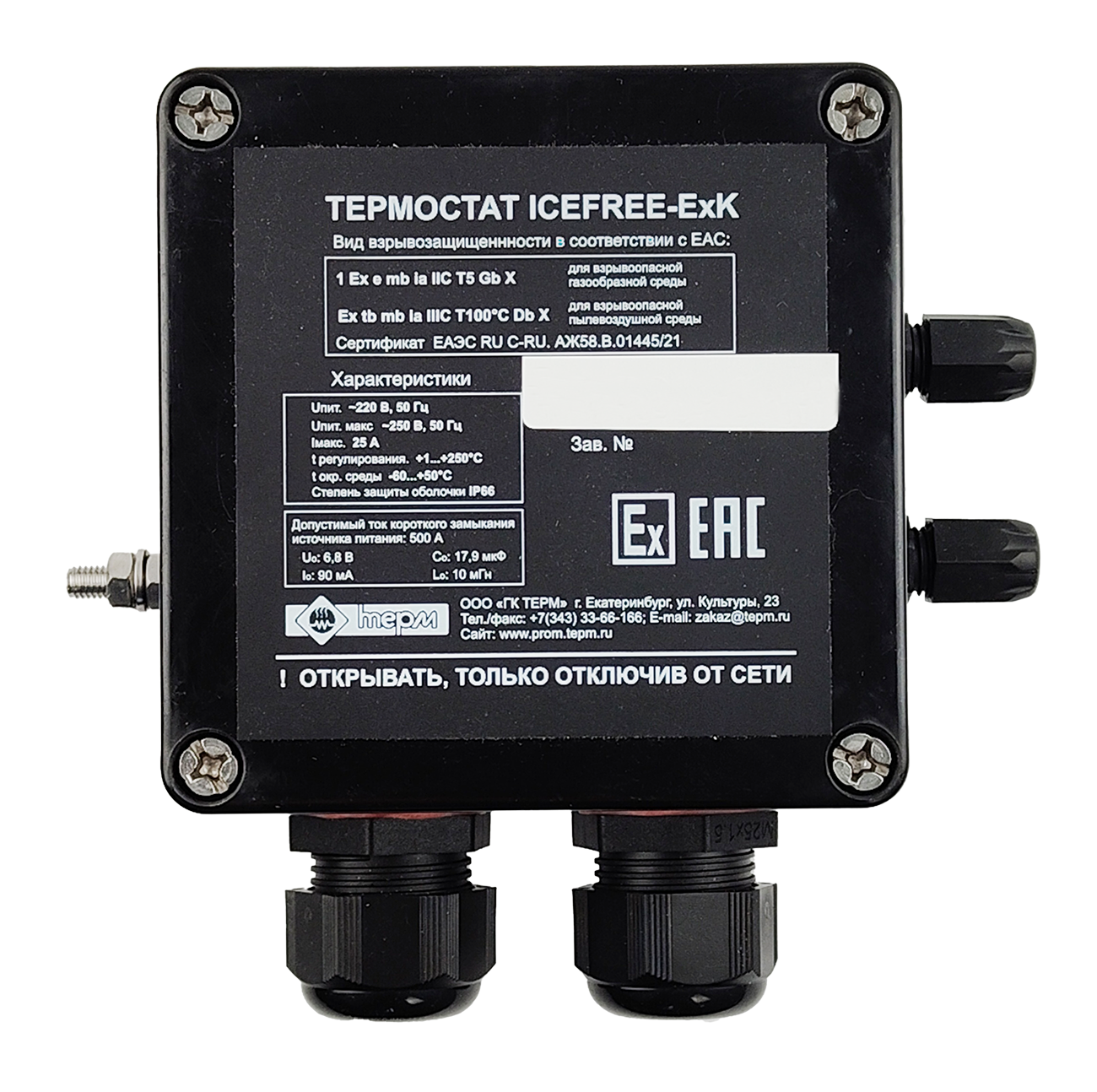

3. Взрывозащищенный термостат ICEFREE Ex (все модификации)

Для объектов с взрывоопасными зонами (нефтебазы, склады нефтепродуктов, химические производства) ГК «ТЕРМ» предлагает линейку взрывозащищенных термостатов ICEFREE Ex собственной разработки и производства.

Модификации:

ICEFREE-Ex — базовый взрывозащищенный электронный термостат.
ICEFREE-Ex (k) — модификация с дополнительными опциями управления.
ICEFREE-Ex M / MH — термостат электронный взрывозащищенный наружной установки.

Назначение: термостаты ICEFREE Ex предназначены для управления распределением электроэнергии на нагревательный кабель с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор.

Технические характеристики ICEFREE Ex:

Параметр	Значение
Номинальное напряжение питания	220 В ± 10%, 50 Гц
Ток потребления	не более 0,01 А
Степень защиты оболочки	IP66
Максимальный ток коммутации	25 А

Применение взрывозащищенного оборудования ICEFREE Ex позволяет устанавливать системы электрообогрева внутри обвалования резервуаров и во взрывоопасных зонах в строгом соответствии с требованиями промышленной безопасности.

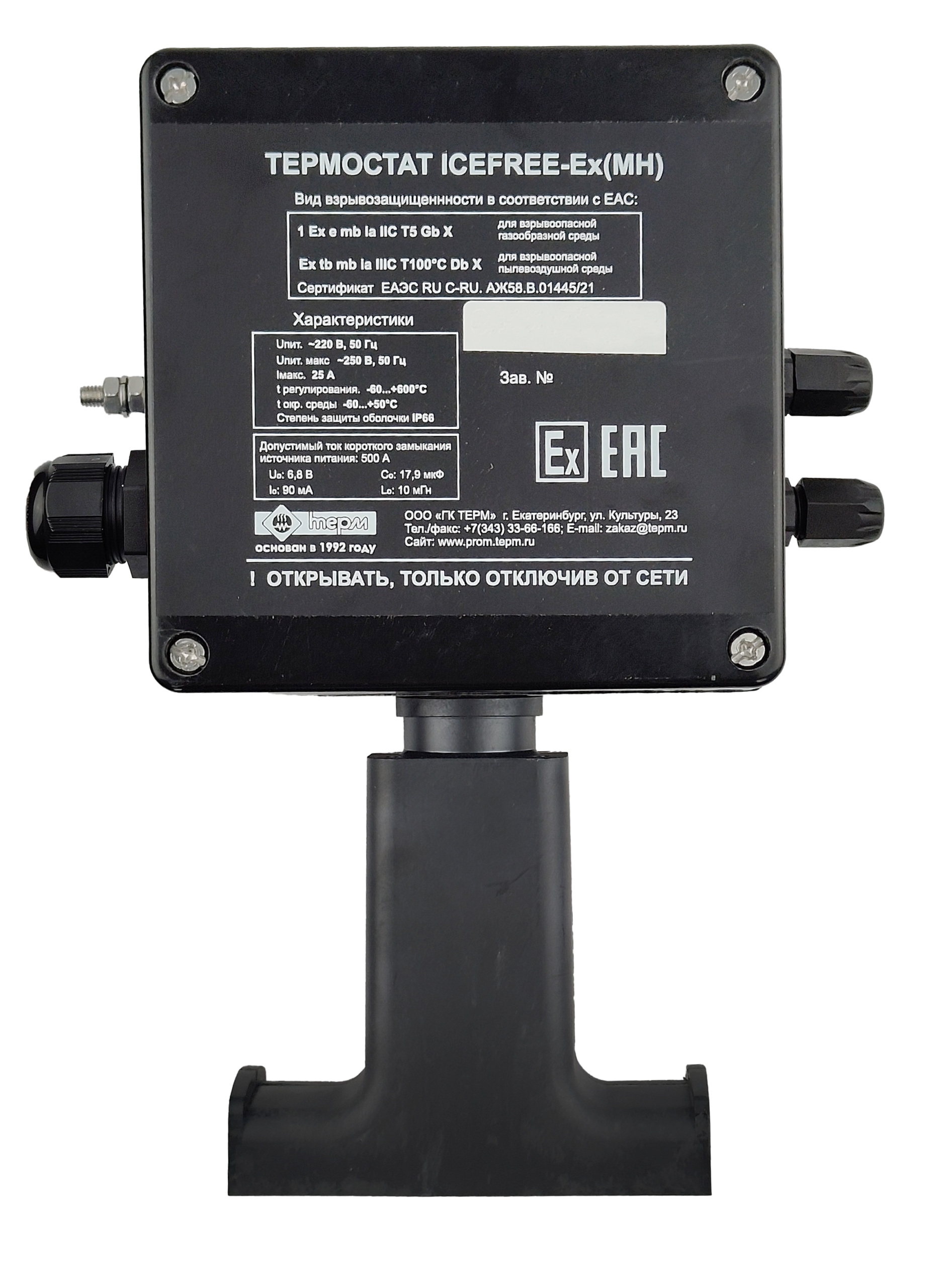

ICЕFREE-Ex (MН)

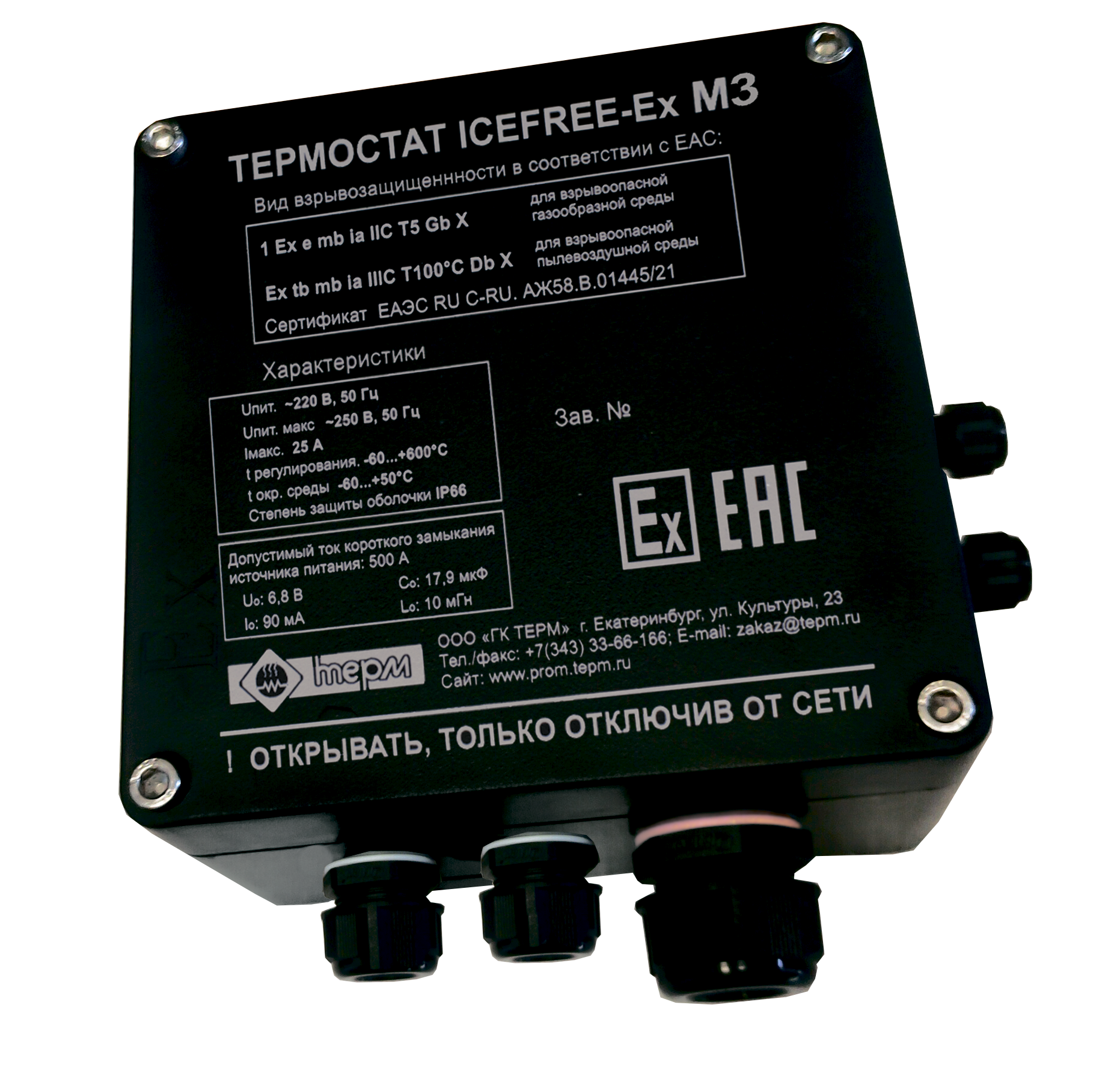

ICEFREE-Ex (M3)

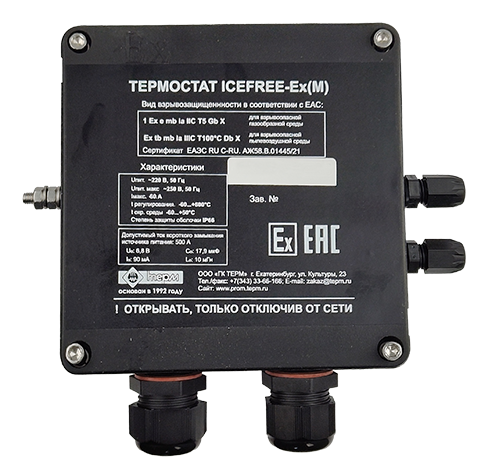

ICEFREE-Ex (M)

ICEFREE-Ex (k)

4. Универсальный контроллер ТЕРМ-2000

Назначение: программируемый терморегулятор, предназначенный для автоматического управления обогревом в составе систем промышленного электрообогрева трубопроводов и резервуаров.

Управление: коммутация нагревательных кабелей производится через внешние контакторы. Контроллер позволяет подключать цифровые и аналоговые датчики температуры, датчики осадков и воды. ТЕРМ-2000 позволяет поддерживать температуру независимо в каждой зоне обогрева. Доступны 5 режимов работы в зависимости от типа обогреваемого объекта.

Предусмотрена возможность удалённого управления через интерфейс RS-485 по протоколу MODBUS RTU.

Технические характеристики ТЕРМ-2000:

Параметр	Значение
Номинальное напряжение питания	110–250 В, 50 Гц
Ток потребления при выключенной нагрузке	не более 6 мА (1,3 Вт)
Степень защиты	IP20
Подключаемые датчики температуры	цифровые / аналоговые (через НПТ)
Интерфейс связи	RS-485 (MODBUS RTU)
Тип монтажа	DIN-рейка, 9 модулей
Габаритные размеры	160 × 96 × 62 мм
Масса	не более 450 г

5. Контроллер ТР-340

Назначение: терморегулятор-метеостанция для автоматического управления обогревом в составе систем антиобледенения, обогрева труб, резервуаров и цистерн.

Управление: может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы. Регулятор позволяет подключать датчики температуры, осадков и талой воды.

Принцип работы: терморегулятор непрерывно контролирует температуру окружающей среды и управляет включением/отключением нагрева в заданном температурном диапазоне.

Технические характеристики ТР-340:

Параметр	Значение
Номинальное напряжение питания	220 В ± 10%, 50 Гц
Ток потребления	0,006 А (1,3 Вт)
Степень защиты	IP20
Максимальный ток нагрузки	16 А
Температура эксплуатации	–20…+45 °С
Тип крепления	DIN-рейка, 4 модуля
Габаритные размеры	70 × 95 × 60 мм
Масса	180 г

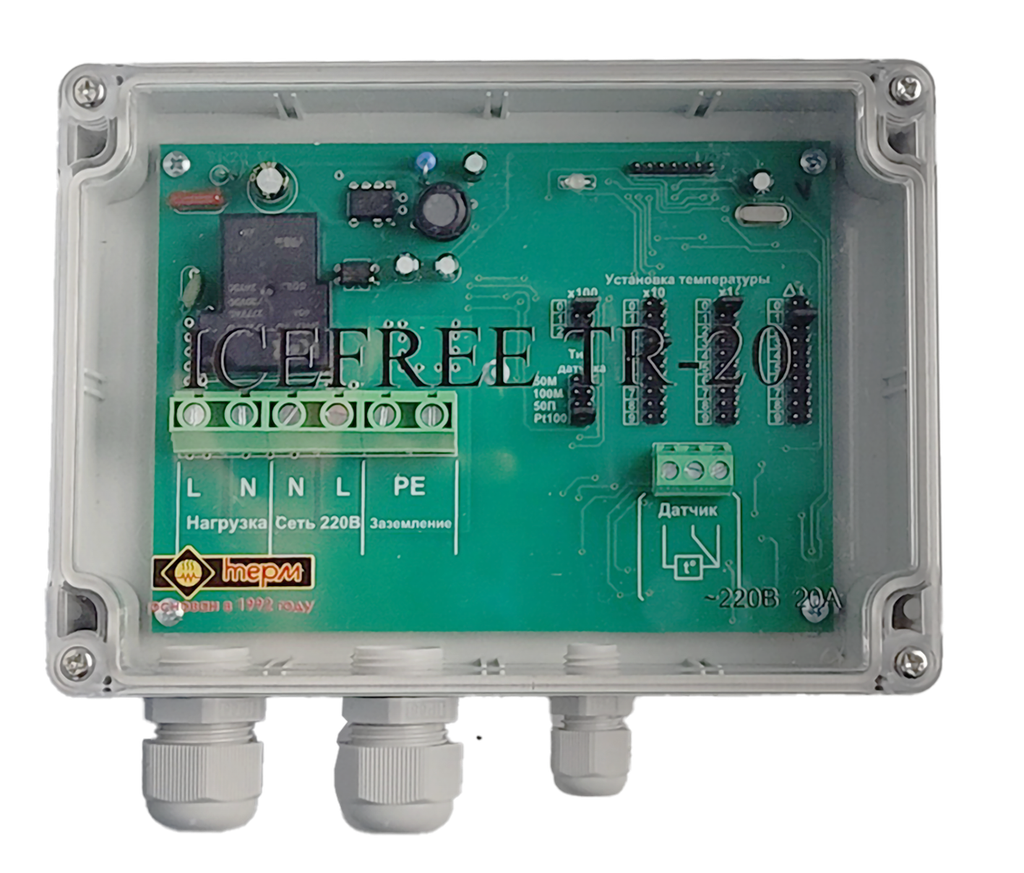

6. Промышленный термостат ICEFREE TR-20

Назначение: электронный термостат для управления нагревателями с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор.

ICEFREE TR-20 представляет собой промышленное решение для систем поддержания температуры в резервуарах, технологических емкостях и другом промышленном оборудовании.

Технические характеристики ICEFREE TR-20:

Параметр	Значение
Номинальное напряжение питания	220 В, 50 Гц
Максимальный ток коммутации	20 А
Степень защиты	IP66
Диапазон рабочих температур окружающей среды	–40…+50 °С
Точность поддержания температуры	±1 °С
Габаритные размеры	123 × 147 × 91 мм

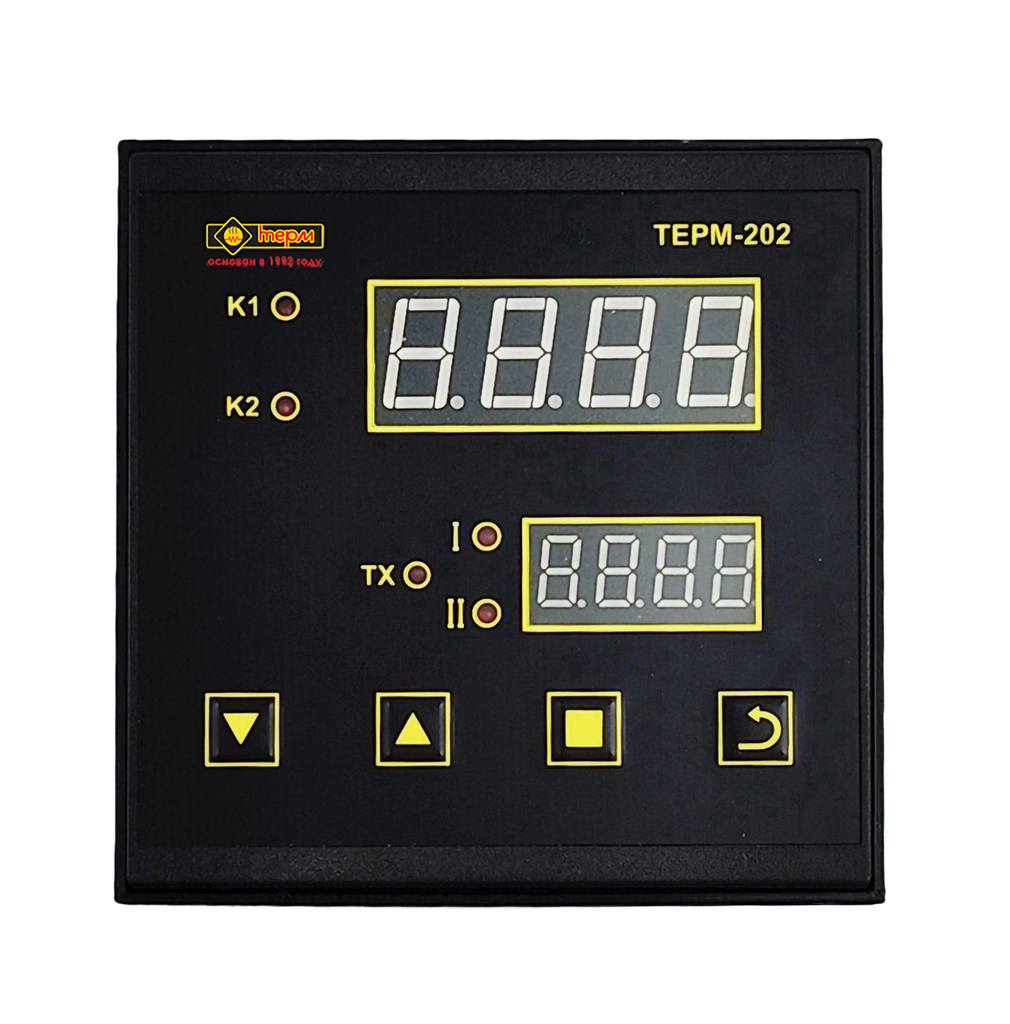

7. Двухканальный терморегулятор ТЕРМ-202

Назначение: двухканальный терморегулятор для управления температурой обогреваемых объектов по двум независимым каналам.

ТЕРМ-202 позволяет одновременно контролировать и поддерживать заданную температуру в двух различных зонах или резервуарах, что особенно актуально для объектов с несколькими ёмкостями, требующими индивидуального температурного режима.

Технические характеристики ТЕРМ-202:

Параметр	Значение
Номинальное напряжение питания	110–250 В, 50 Гц
Максимальный ток нагрузки	2 × 3 А
Количество каналов управления	2 (независимых)

8. Датчики

Для корректной работы системы ГК «ТЕРМ» предлагает использовать следующие типы датчиков:

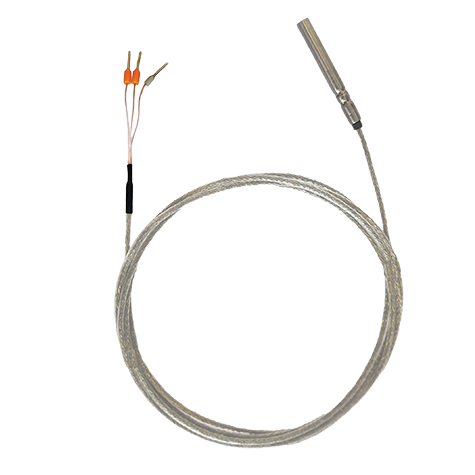

TERM Pt100 — датчик температуры для непрерывного измерения температуры жидких, паро- и газообразных неагрессивных сред, сыпучих материалов и твердых тел.

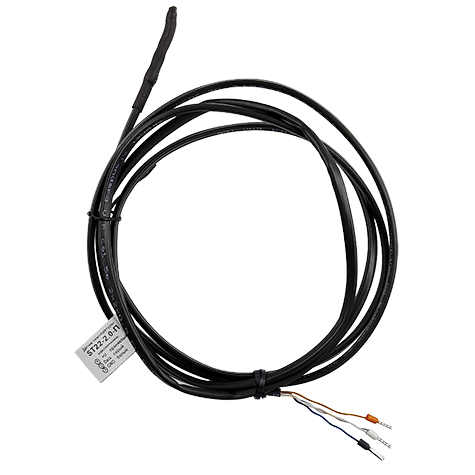

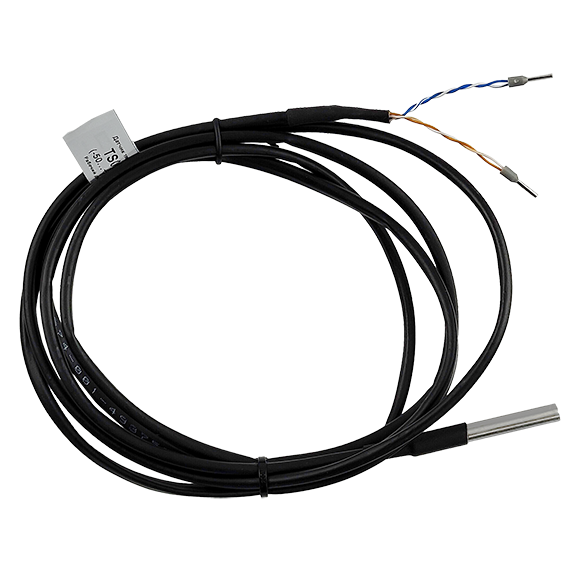

ТS05 / ST22 — датчики температуры для непрерывного измерения температуры различных неагрессивных сред (воздух, цементная стяжка и т. п.).

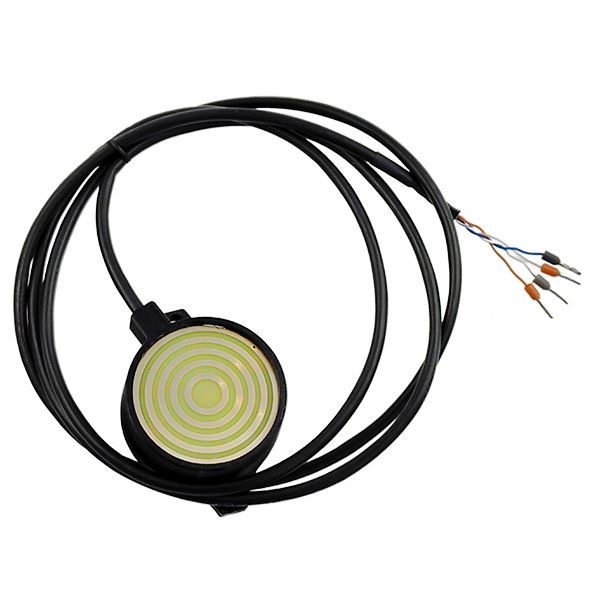

WSO / WS-05 — датчики осадков и воды для определения наличия влаги на обогреваемых поверхностях.

9. Монтажные комплектующие: соединительные коробки и аксессуары

Для надежного и безопасного монтажа системы электрообогрева емкостей и резервуаров ТЕРМ ГК «ТЕРМ» предлагает полный спектр сертифицированных комплектующих. Использование специализированных соединительных коробок и аксессуаров является обязательным условием для обеспечения герметичности, взрывобезопасности и долговечности всей системы.

Соединительные коробки

Для соединения и разветвления нагревательных и силовых кабелей, а также для размещения управляющей аппаратуры ГК «ТЕРМ» предлагает несколько линеек коробок:

Коробки взрывозащищенные — предназначены для эксплуатации во взрывоопасных зонах (нефтебазы, склады ГСМ, химические производства). Обеспечивают высокий уровень герметичности и безопасности.
Коробки архитектурные — корпуса из поликарбоната для встраивания аппаратуры распределения и управления. Представлены моделями BOX 060, BOX 100, BOX 120, BOX 160, BOX 200, а также специализированными соединительными коробками АБОКС 100 для соединения и разветвления кабелей всех типов.

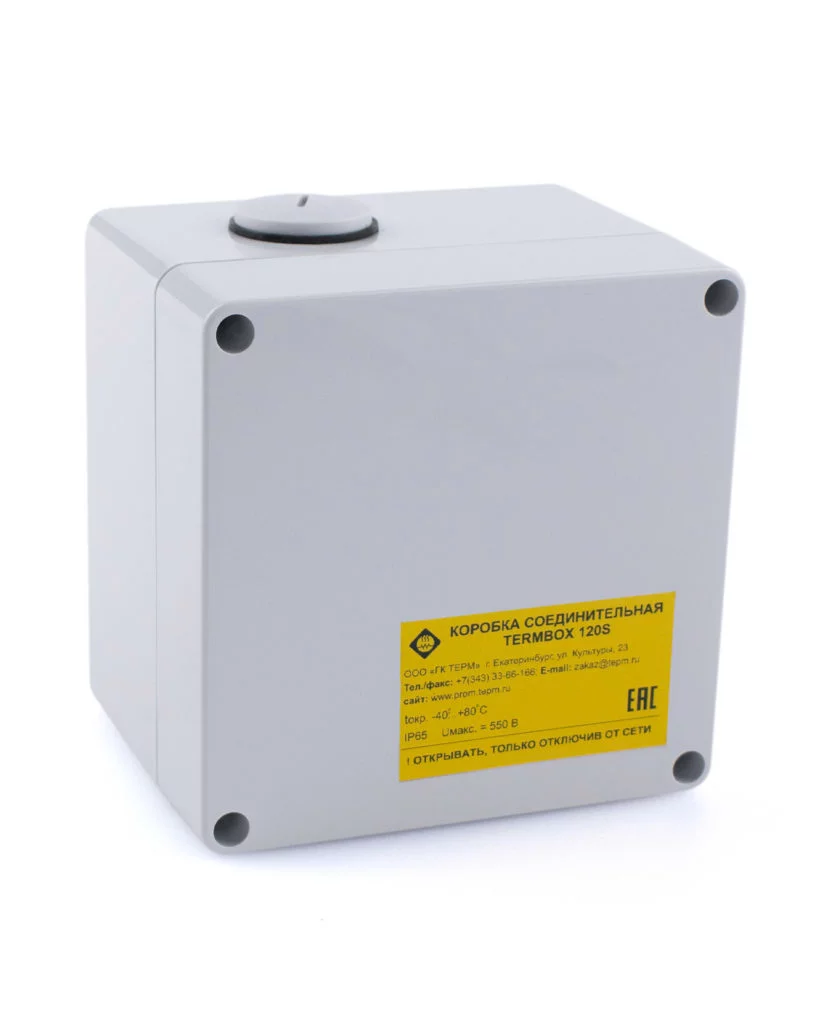

Соединительные коробки TERMBOX — специализированные коробки для монтажа систем электрообогрева:
- TermBox 100 и TermBox 200 — для соединения и разветвления саморегулирующихся и резистивных нагревательных кабелей, а также подключения силовых кабелей.

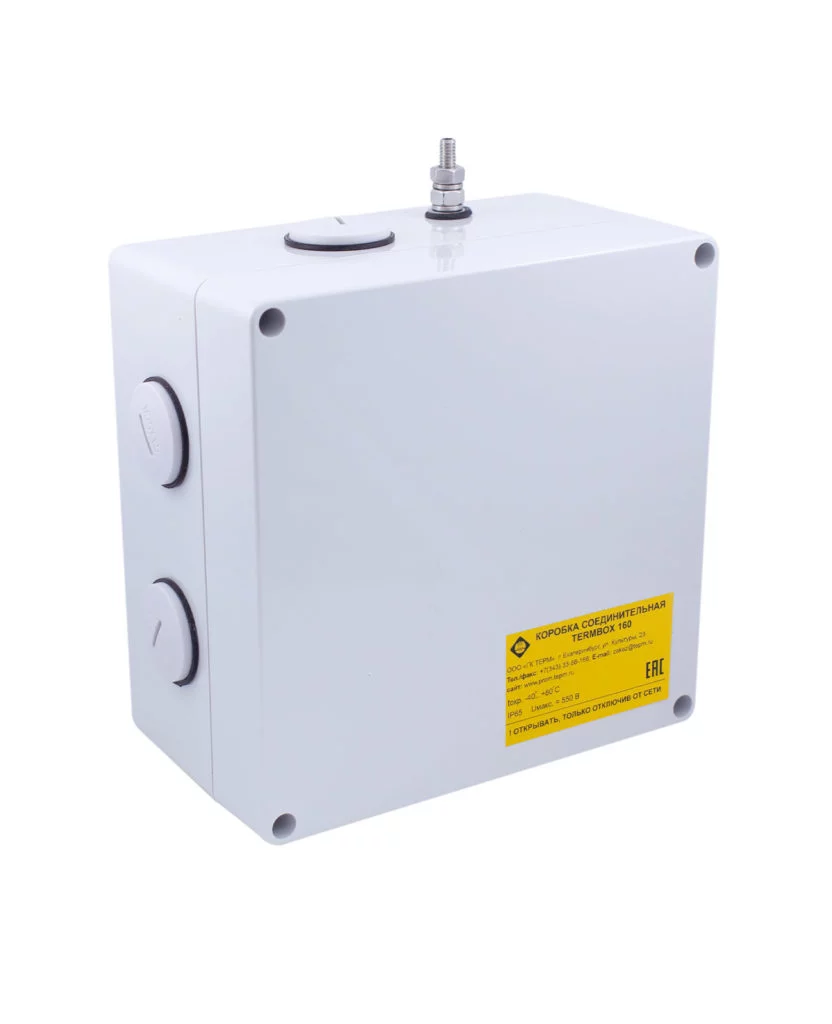

- TermBox 160N, TermBox 160-32 и TermBox 160 — для соединения, разветвления и подключения к питанию нагревательных кабелей (подходят для одного, двух или трех кабелей).

Аксессуары для монтажа

Для крепления кабеля, соединительных коробок и теплоизоляции ГК «ТЕРМ» предлагает следующие аксессуары:

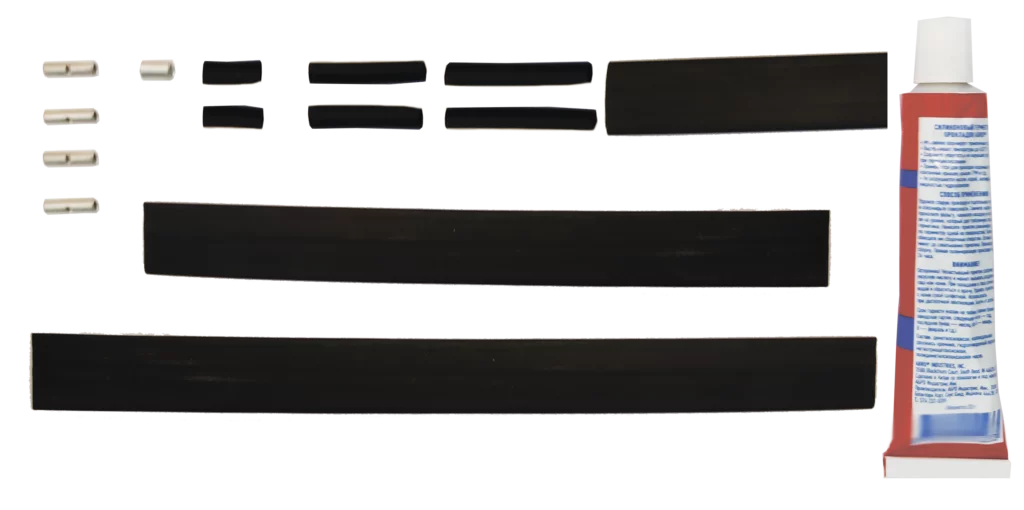

Монтажные комплекты — предназначены для коммутации нагревательного кабеля в соединительной коробке, а также для ремонта и сращивания кабелей:
- T-R 3X, T-R 3H — для кабеля типа TERM-M.
- T-R (М) — для ремонта или сращивания саморегулирующихся кабелей TERM-L+, TERM-M.
- T-R (L) — для ремонта или сращивания саморегулирующегося кабеля TERM-L.
- T-L (L) — для монтажа концевой и соединительной муфты на кабелях TERM-L.
- T-H (М) — для изготовления концевой и соединительной заделки.
Лента алюминиевая ЛАМС TERM (М) — используется со всеми типами нагревательных кабелей для улучшения теплоотдачи и фиксации кабеля на поверхности.
Хомуты с крепежными элементами TERM PFS/3 и TERM PFS/30 — предназначены для крепления кронштейнов соединительных коробок непосредственно на поверхность обогреваемого объекта (труба, резервуар), а также для крепления нагревательных секций.
Штифты PB-SS — для надежной механической фиксации теплоизоляционных матов, плит и огнезащитных покрытий.

Взрывозащищенные кабельные вводы

Для ввода кабелей во взрывозащищенные корпуса ГК «ТЕРМ» предлагает взрывозащищенные кабельные вводы, обеспечивающие необходимый уровень герметизации и взрывобезопасности.

Наборные винтовые клеммы

Для коммутации проводников внутри распределительных коробок и шкафов управления используются наборные винтовые клеммы на DIN-рейку различных сечений (от 2,5 до 16 мм²), в том числе для заземления (PE) и нулевых рабочих проводников (N).

Применение комплектующих ГК «ТЕРМ» гарантирует высокое качество монтажа, соответствующее всем требованиям ПУЭ и промышленной безопасности, а также обеспечивает длительный срок службы системы электрообогрева.

[Изображение: Примеры соединительных коробок TERMBOX и монтажных аксессуаров]

Реализованные проекты: обогрев резервуаров и баков

ГК «ТЕРМ» имеет многолетний опыт проектирования, монтажа и пуско-наладки систем электрообогрева для промышленных объектов. Ниже представлены характерные проекты по обогреву резервуаров и технологических емкостей, реализованные компанией на предприятиях различных отраслей.

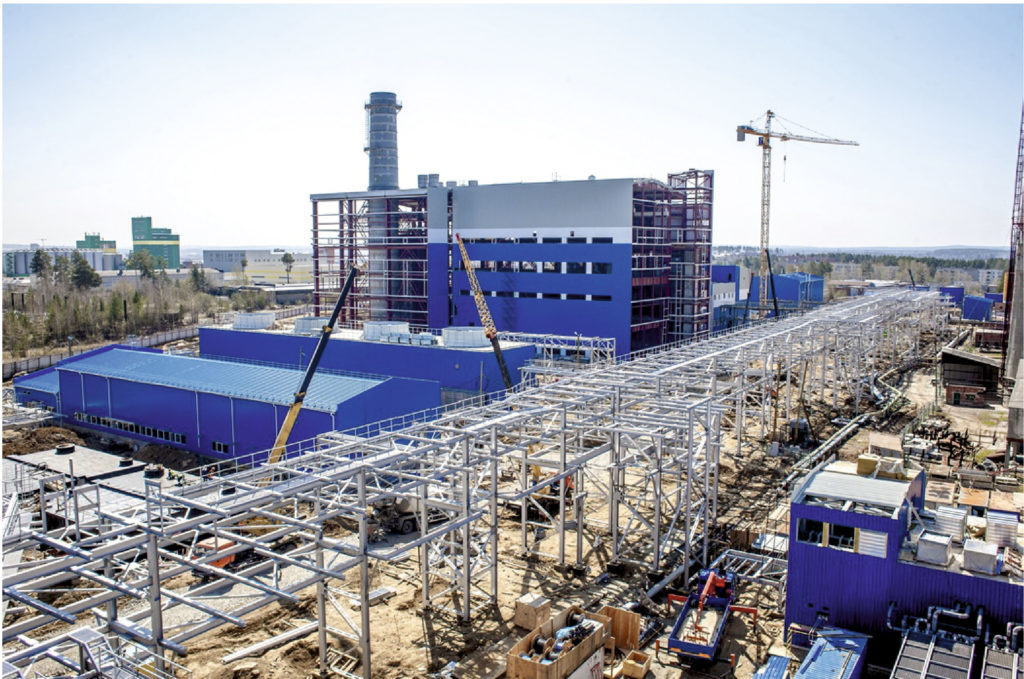

Академическая ТЭЦ, г. Екатеринбург

Объект: Резервуары для приема дождевых стоков РВС-700 с трубопроводной обвязкой, КОС, УОЛВ.

Что выполнено: Электрическая система обогрева резервуаров РГС-700 и трубопроводов обвязки.

Установленная мощность: 11 кВт.

Назначение: Защита от замерзания технологических трубопроводов и резервуаров.

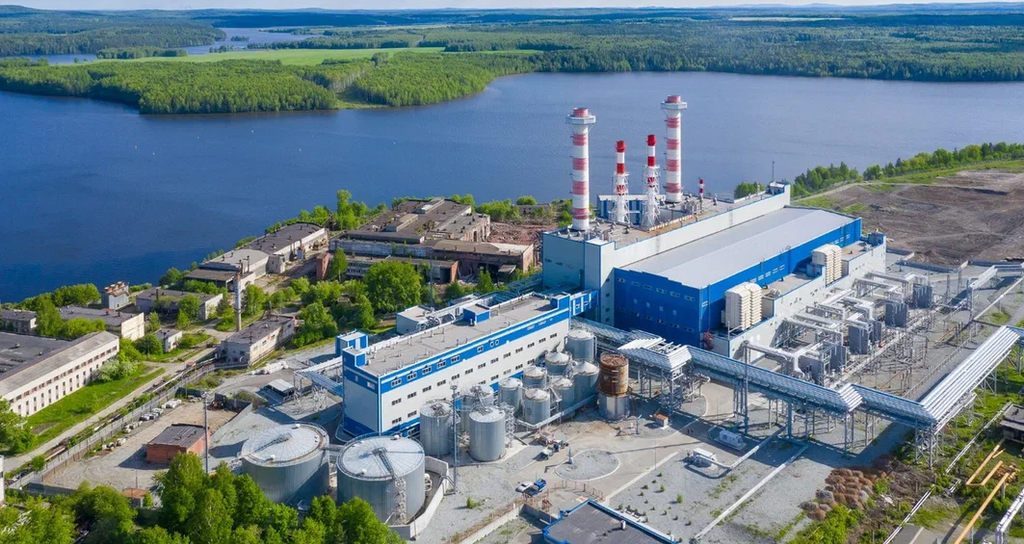

Нижнетуринская ГРЭС, г. Нижняя Тура

Объект: ГРЭС.

Что выполнено: Электрические системы обогрева трубопроводов и резервуаров. Выполнены проектирование и монтаж.

Объем работ: Более 8 км трубопроводов и более 10 резервуаров.

Назначение: Защита от замерзания технологических трубопроводов и резервуаров.

Южноуральская ГРЭС-2, г. Южноуральск

Бак герметика

Объект: Бак герметика.

Что выполнено: Электрическая система обогрева бака герметика.

Установленная мощность: 19 кВт.

Назначение: Защита от замерзания герметической жидкости.

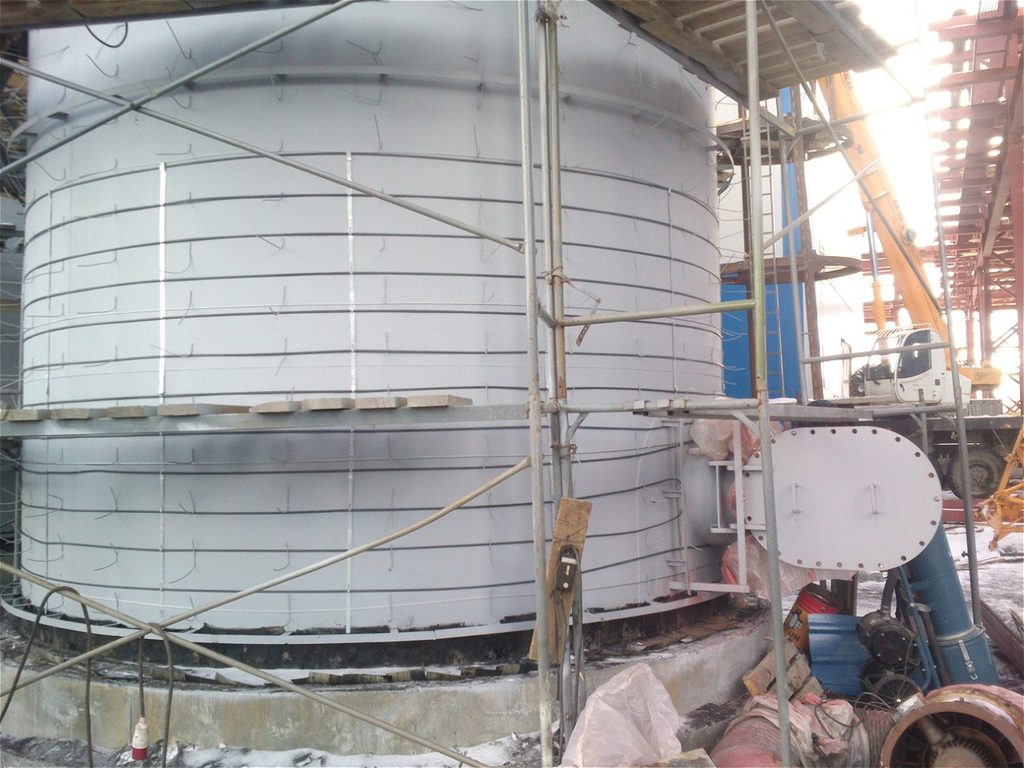

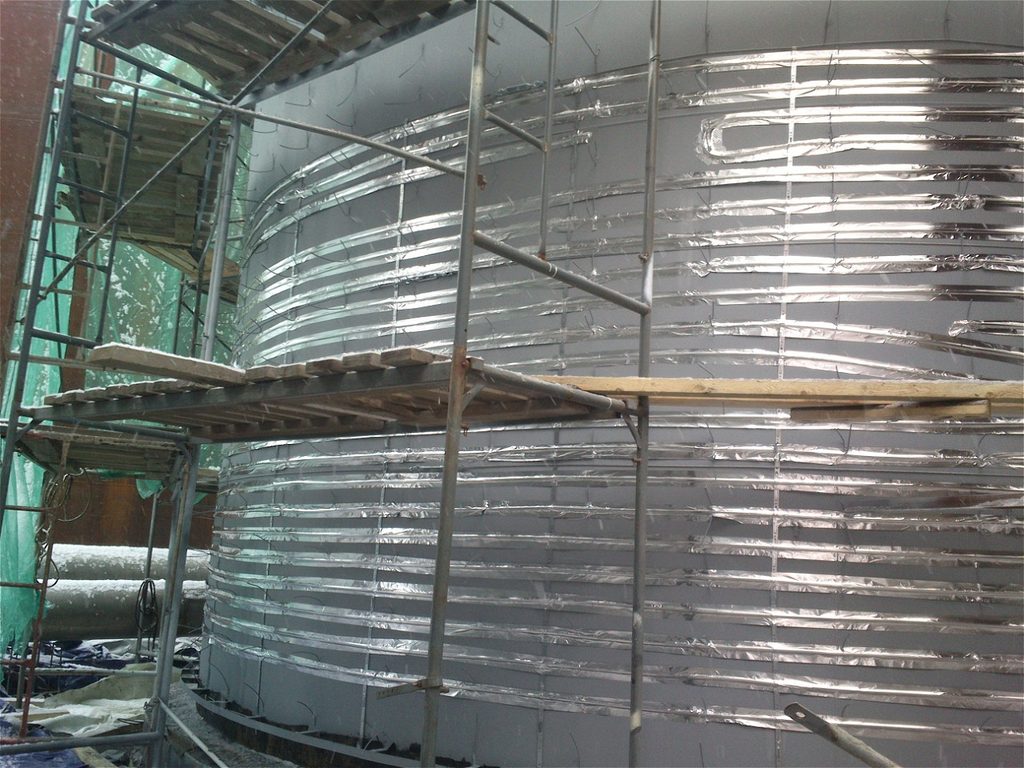

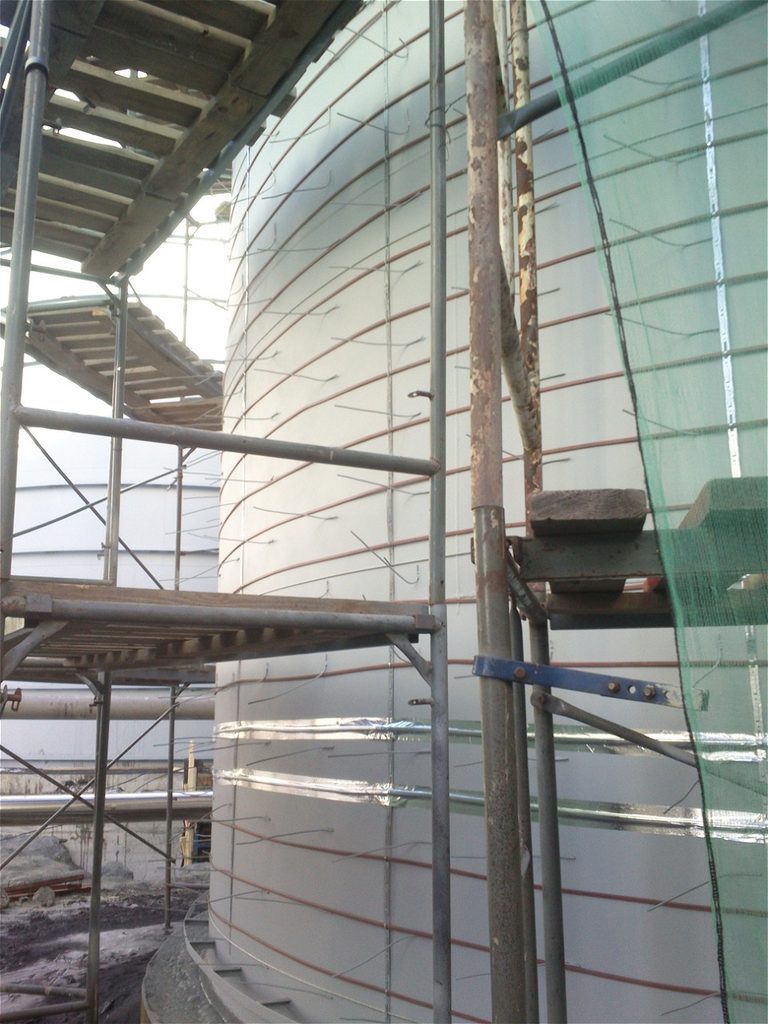

Элементы обогрева: Наружные поверхности обогреваемых резервуаров, скрытые под теплоизоляцией.

Бак дизельного топлива, объем 20 000 м³

Объект: Бак дизельного топлива.

Что выполнено: Электрическая система обогрева бака дизельного топлива.

Установленная мощность: 200 кВт.

Назначение: Поддержание положительной температуры дизельного топлива.

Элементы обогрева: Наружные поверхности обогреваемых резервуаров, скрытые под теплоизоляцией.

Установка подготовки газа Приобского месторождения

Объект: Установка подготовки газа первого пускового комплекса.

Что выполнено: Электрическая система обогрева двух противопожарных резервуаров РВС-1000.

Установленная мощность: 44,685 кВт.

Назначение: Компенсация тепловых потерь от заполненных водой резервуаров и арматуры с целью поддержания температуры воды не ниже +5°С в холодное время года.

Элементы обогрева: Наружные поверхности обогреваемых резервуаров, скрытые под теплоизоляцией.

ОАО «Уралэлектромедь», г. Верхняя Пышма

Объект: Корпус грязевика с дренажными трубами (наружные сети оборотного водоснабжения).

Что выполнено: Электрическая система «ТЕПЛОМАГ» для обогрева корпуса грязевика с дренажными трубами.

Установленная мощность: 10,4 кВт.

Назначение: Исключение промерзания и закупорки при отрицательных температурах наружного воздуха.

Элементы обогрева: Наружные поверхности грязевика и дренажных трубопроводов, скрытые под теплоизоляцией.

Тазовское МУ ССМП, пос. Антипаюта

Объект: Убойный пункт оленей производительностью 200 голов в смену.

Что выполнено: Электрические системы обогрева резервуаров и трубопроводов.

Установленная мощность: 55,0 кВт.

Назначение: Компенсация тепловых потерь резервуаров с трубопроводной обвязкой с целью исключения промерзания и закупорки льдом при отрицательных температурах окружающего воздуха.

Особенность: Все системы выполнены со 100% резервированием нагревательных секций. Рядом с основной секцией установлена идентичная резервная. В случае выхода из строя любой основной нагревательной секции производится перекоммутация на резервную.

Элементы обогрева: Наружные поверхности резервуаров, трубопроводов и арматуры, скрытые под теплоизоляцией.

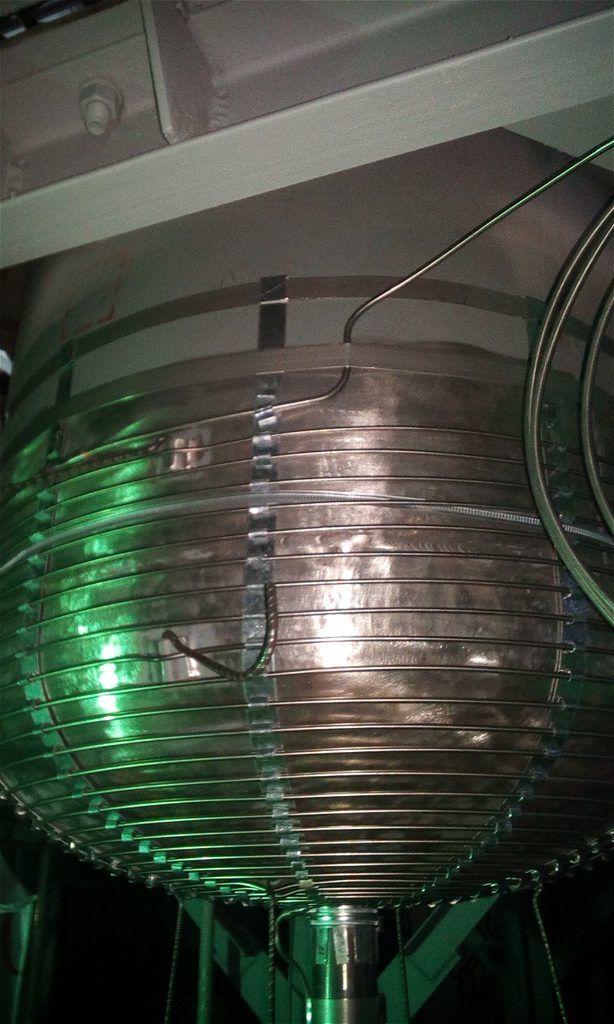

Типовые узлы монтажа

При монтаже систем электрообогрева резервуаров и баков применяются отработанные технические решения, обеспечивающие надежность и долговечность системы:

Узел	Описание
Узел подвода кабеля к соединительной коробке	Герметичный ввод нагревательного кабеля в распределительную коробку с обеспечением необходимой степени защиты.
Узел крепления распределительной коробки на ограждении конструкции эстакады	Надежное крепление распределительной коробки (КР) на металлоконструкциях эстакады с обеспечением доступа для обслуживания.
Теплоизоляция трубопровода скорлупами ППУ	Защита нагревательных секций и трубопроводов от теплопотерь с помощью скорлуп из пенополиуретана.

Преимущества системы электрообогрева емкостей и резервуаров ТЕРМ

Бесперебойность технологических процессов. Система предотвращает замерзание, загустевание и кристаллизацию содержимого резервуаров в любое время года.
Экономия ресурсов. Автоматическое управление исключает нерациональный расход электроэнергии и минимизирует эксплуатационные затраты.
Долговечность оборудования. Поддержание оптимальной температуры предотвращает коррозию, деформацию и разрушение стенок резервуаров.
Безопасность. Применение взрывозащищенного оборудования ICEFREE Ex обеспечивает безопасную эксплуатацию во взрывоопасных зонах.
Универсальность. Система может быть адаптирована под резервуары любых размеров, форм и назначений.
Гибкость управления. Возможность независимого управления по нескольким каналам (ТЕРМ-2000, ТЕРМ-202) позволяет настраивать индивидуальные температурные режимы для каждой зоны.
Надёжность. Оборудование ГК «ТЕРМ» производится в России, отличается высоким качеством, морозостойкостью и длительным сроком службы.

Заключение

Система электрообогрева емкостей и резервуаров ТЕРМ от ГК «ТЕРМ» — это современное, интеллектуальное и надёжное решение для обеспечения бесперебойной работы промышленных объектов в условиях пониженных температур. Сочетание саморегулирующихся (линейки САМРЕГ и TERM) и резистивных нагревательных кабелей, прецизионных блоков управления серии ICEFREE (включая взрывозащищенные модификации ICEFREE Ex), промышленных термостатов TR-20, профессионально подобранных датчиков, а также универсальных контроллеров ТЕРМ-2000, ТР-340 и ТЕРМ-202 позволяет создать полностью автоматизированную систему, которая работает только тогда, когда это действительно необходимо — экономя электроэнергию, обеспечивая сохранность продукции и оборудования, а также безопасность персонала.

Применение сертифицированных соединительных коробок (TERMBOX, BOX, взрывозащищенных коробок) и специализированных аксессуаров (монтажные комплекты, алюминиевая лента, хомуты, кабельные вводы, клеммы) гарантирует надежность, герметичность и долговечность системы, соответствие требованиям ПУЭ и промышленной безопасности.

Реализованные проекты на объектах энергетики, нефтегазовой отрасли и промышленности подтверждают эффективность и надежность предлагаемых решений в самых суровых климатических и эксплуатационных условиях.

Благодаря унификации и серийности производимого оборудования, ГК «ТЕРМ» предлагает типовые решения, которые могут быть адаптированы под любые технологические требования и климатические условия.

Для получения подробной консультации по расчёту мощности и подбору оборудования для вашего объекта обратитесь к специалистам ГК «ТЕРМ» через форму обратной связи или по телефону, указанному на сайте.
