Назначение
TERM-START 1P 40 предназначено для коммутации саморегулирующихся нагревательных кабелей. Прибор ограничивает пусковые токи на уровне номинального, что позволяет отказаться от использования мощных пускателей и защитной автоматики с завышенными параметрами.
Конструкция

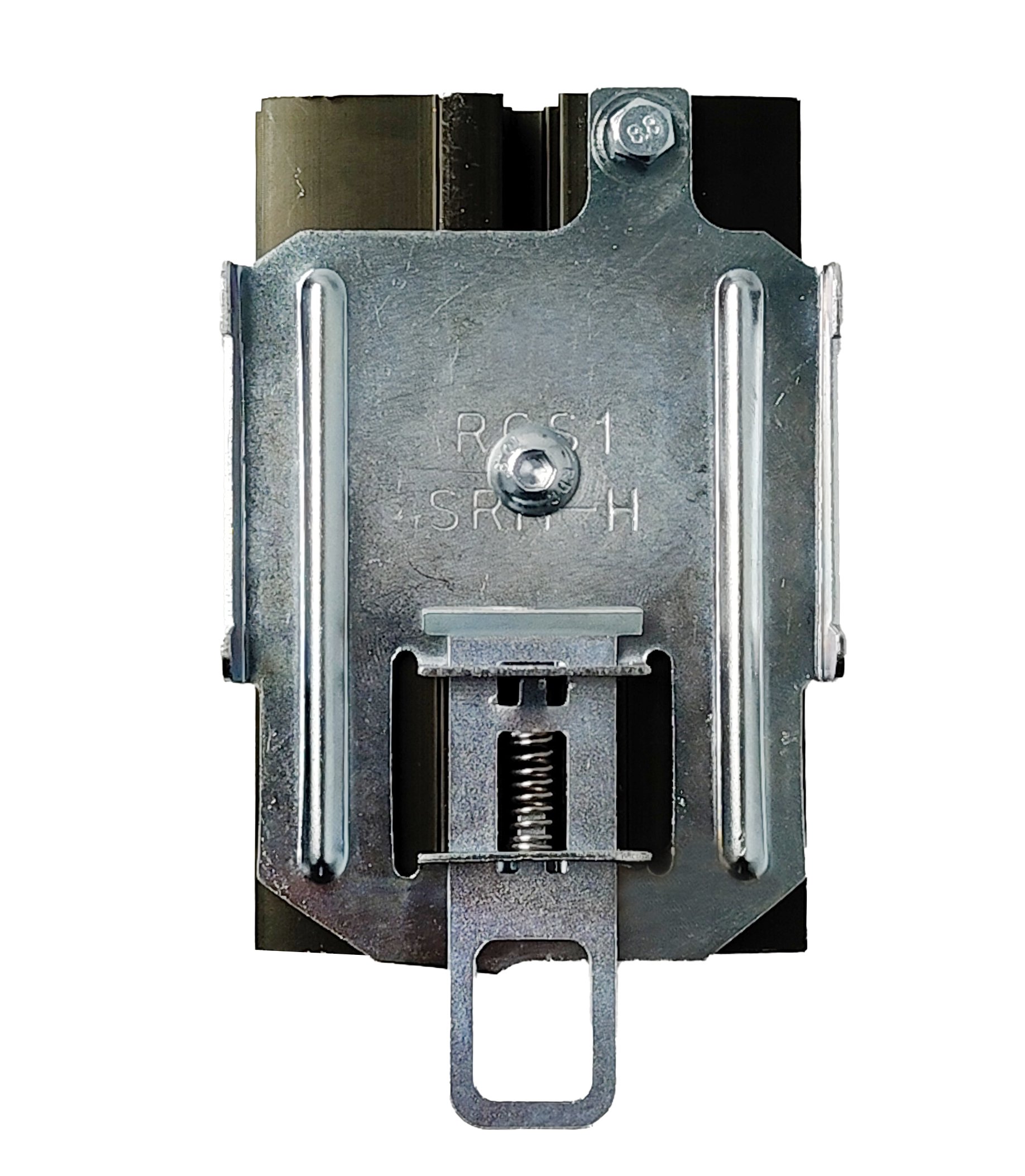

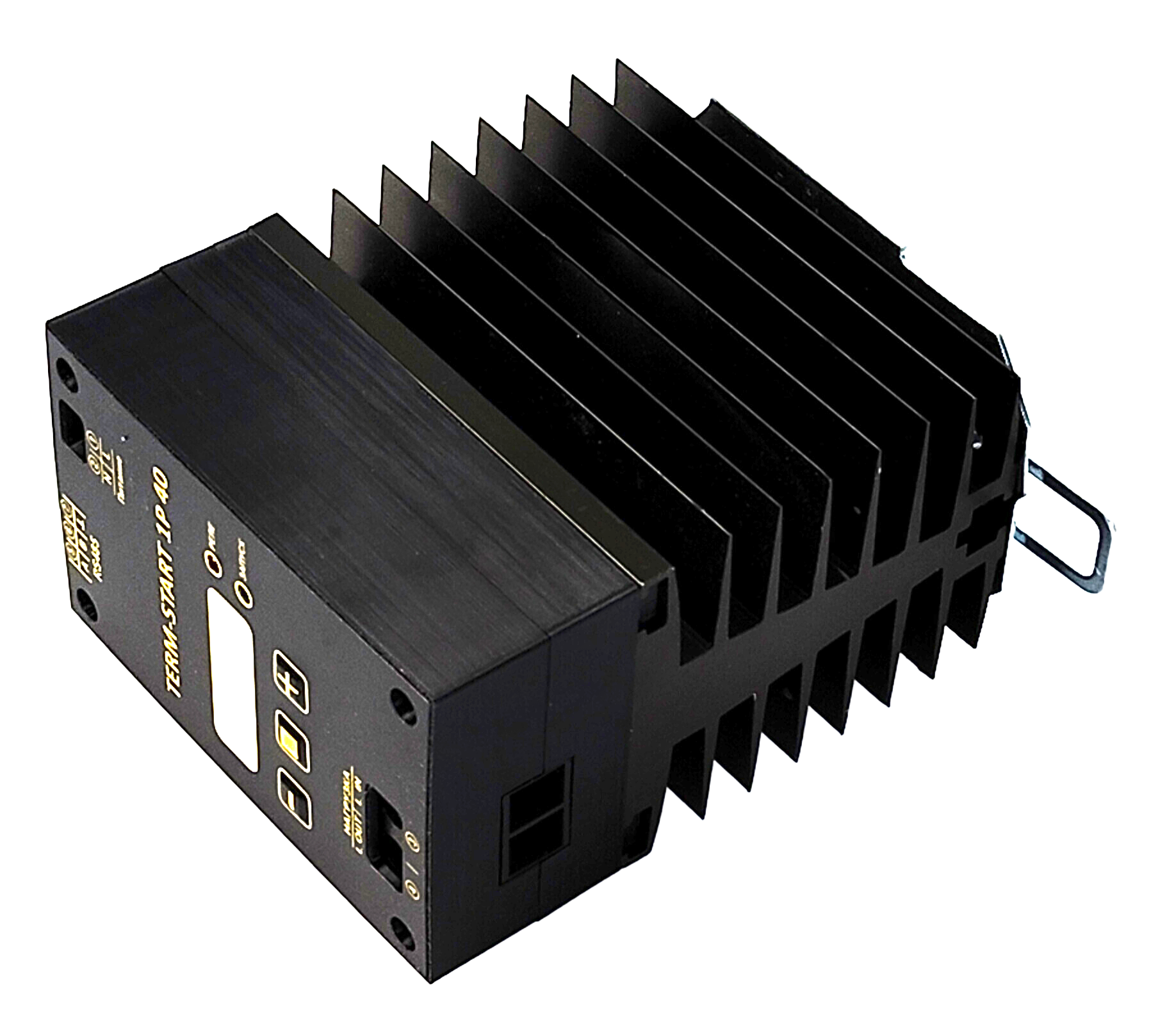

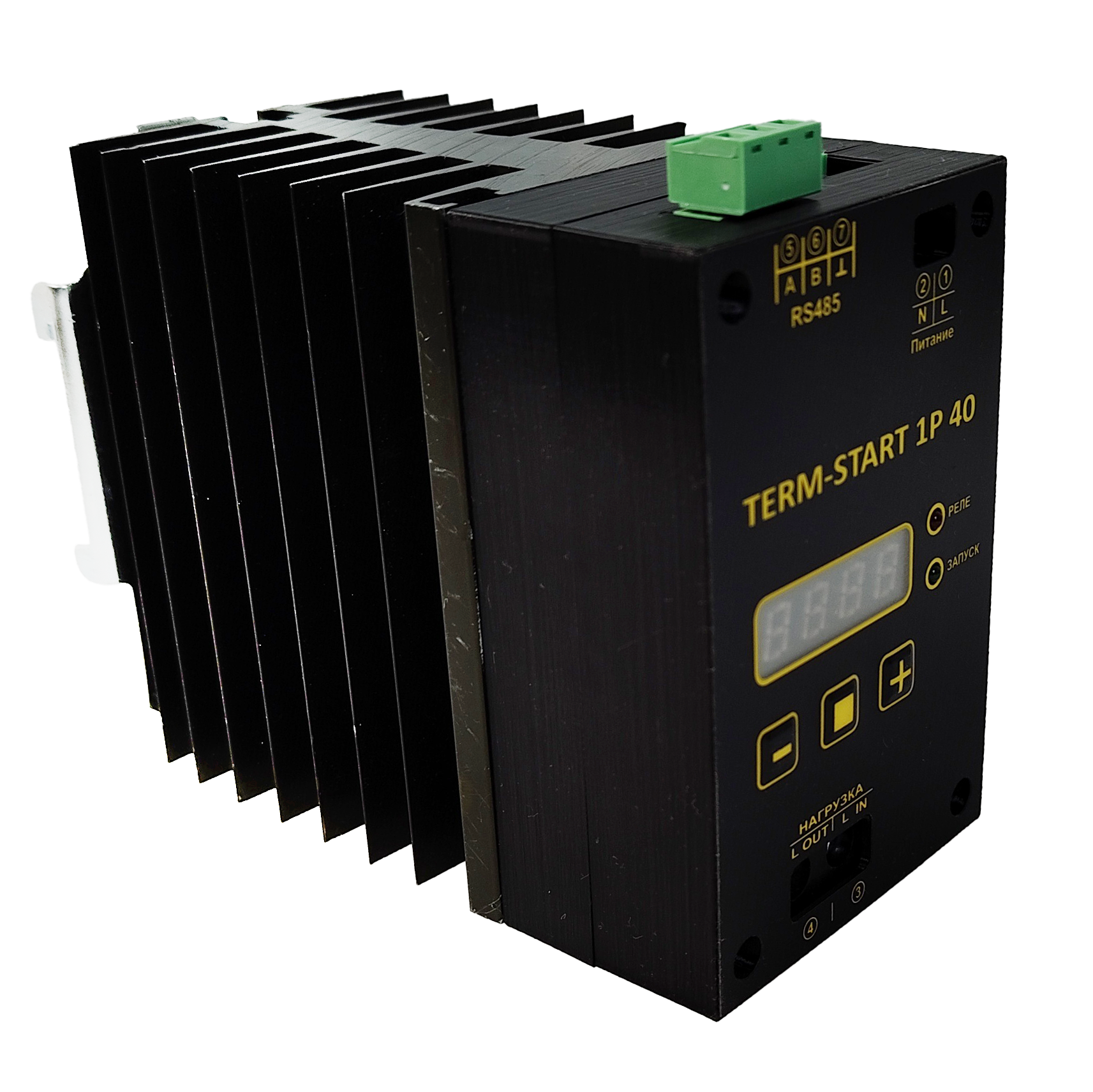

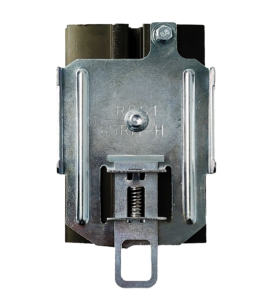

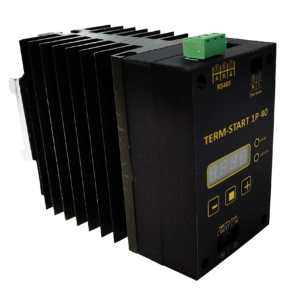

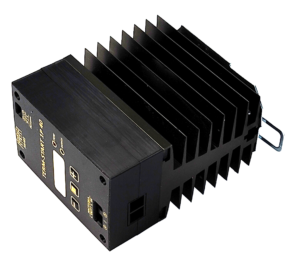

Прибор предназначен для установки в шкафу управления. Корпус монтируется на DIN-рейку. Для отвода тепла устройство оснащено одним вентилятором принудительного охлаждения.
Новые функции
Пользователь самостоятельно задает максимальный уровень пускового тока
Диагностика подключенных цепей
Контроль наличия напряжения питания на силовых клеммах — запуск невозможен без питания.
Проверка целостности нагрузки (обрыв кабеля или подводящих линий) — работа начнется только после устранения неисправности.
Тест на короткое замыкание (КЗ) — при обнаружении КЗ процесс запуска блокируется, и прибор предпринимает несколько попыток перезапуска. (Подробнее см. п. 6.2 и п. 8).
Возможность установить задержку старта
Функция позволяет разнести время запуска нескольких устройств в одной системе, чтобы избежать пиковых токовых нагрузок на общую сеть. Задержка устанавливается с дискретностью 1 минута. (Подробнее о настройке задержки см. РЭ).
Защита от перегрева
Непрерывный контроль температуры полупроводникового прибора TRIAC. При достижении температуры 90 °C автоматически снижается выходной ток для стабилизации теплового режима и предотвращения перегрева устройства. 2.5. Мониторинг параметров в реальном времени
Индикация

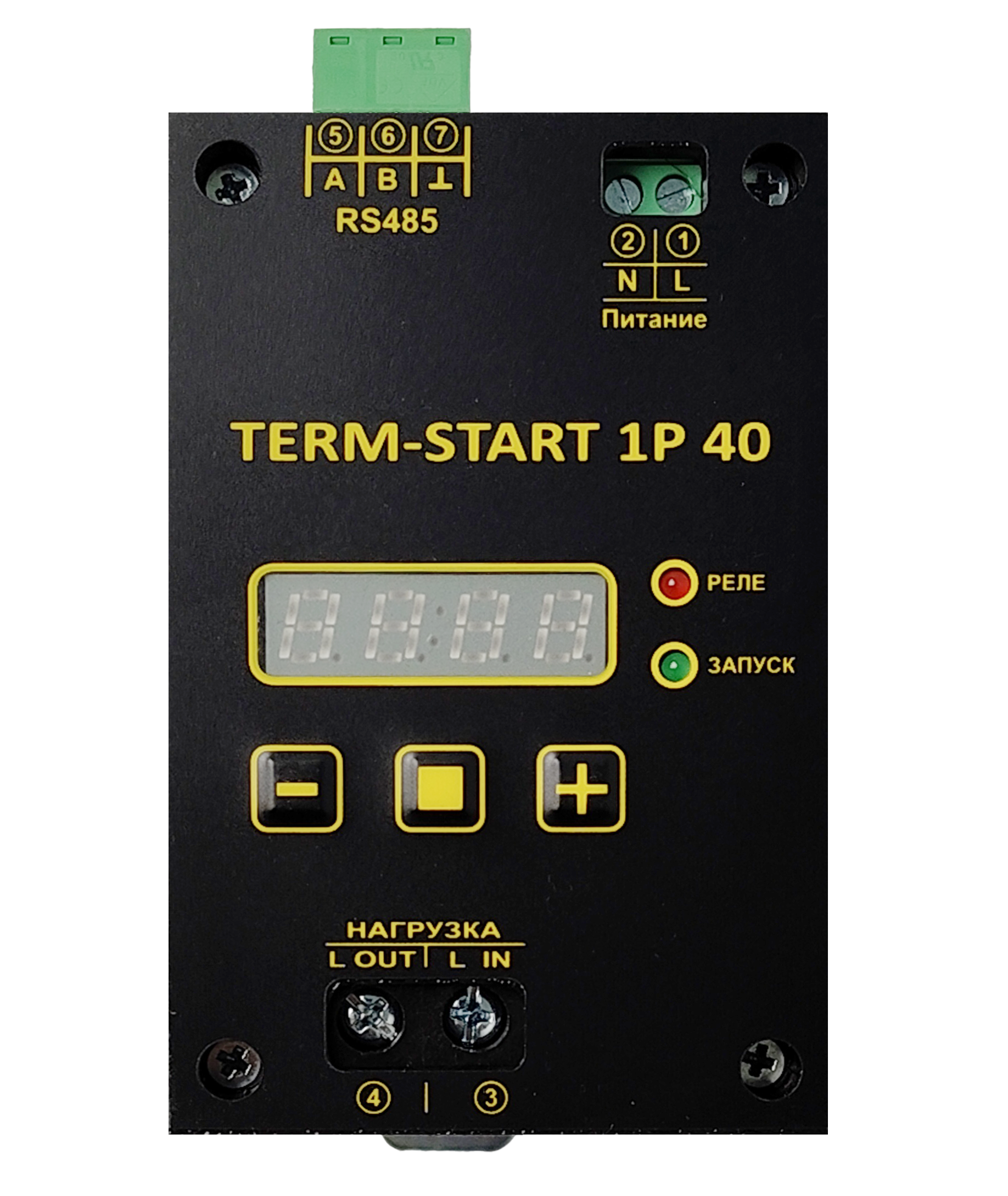

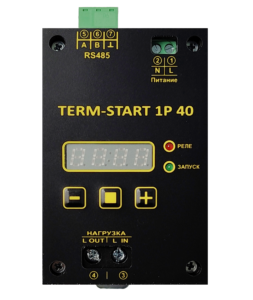

Встроенный цифровой дисплей и светодиодные индикаторы позволяют отслеживать ключевые параметры работы:
текущий ток нагрузки (А);
мощность, подаваемая на нагреватель (кВт);
температура полупроводникового прибора TRIAC (°С);
обратный отсчет времени до старта (ММ:СС) и время с момента запуска.
Управление и мониторинг по RS-485 (ModBus RTU)
Гальванически развязанный интерфейс RS-485 с протоколом ModBus RTU позволяет интегрировать прибор в системы диспетчеризации. Доступны:
дистанционное считывание всех текущих параметров (ток, температура, мощность, статус);
удаленная корректировка уставок пускового тока и задержки старта.
Принцип работы
Плавный запуск кабеля обеспечивается за счет полупроводникового коммутатора. В процессе пуска контролируется температура коммутатора. При превышении порога +75°С запуск приостанавливается до остывания прибора. В зависимости от нагрузки и температуры окружающей среды время запуска может увеличиваться до 25 минут.
Если из-за перегрева процесс пуска занимает более 20 минут, запуск фиксируется как аварийный, но кабель при этом запитывается на номинальный ток. В такой ситуации рекомендуется снизить нагрузку на канал.
Последствия больших пусковых токов
Снижение ресурса и надежности нагревательного кабеля.
Необходимость установки автоматики с завышенным номиналом.
Увеличение габаритов и стоимости оборудования.
Преимущества использования
Увеличение срока службы нагревательного кабеля.
Нет необходимости в пуско-защитной аппаратуре с завышенным номиналом (для исключения ложных срабатываний при холодном пуске).
Не требуется прокладка питающих кабелей завышенного сечения — прибор удерживает ток на уровне номинального.
Не требуются внешние пускатели и мощные реле: TERM-START 1P сам является коммутирующим устройством.
Коммутация происходит в момент перехода синусоиды напряжения через ноль, что исключает выбросы электромагнитных помех в сеть.
Позволяет использовать саморегулирующиеся нагревательные секции с большей длиной, даже при самых экстремальных пусковых условиях.
